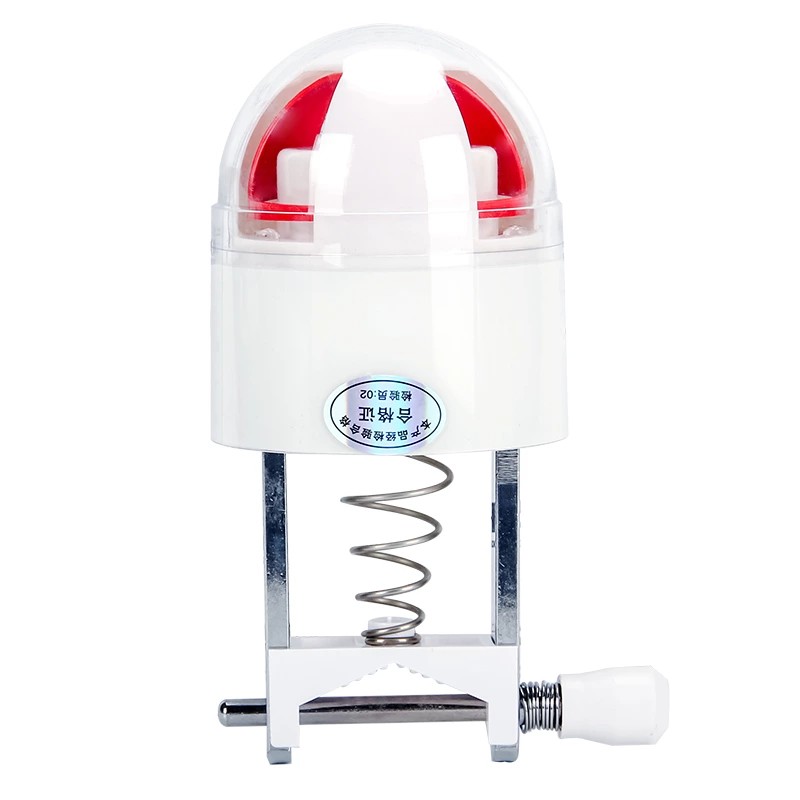

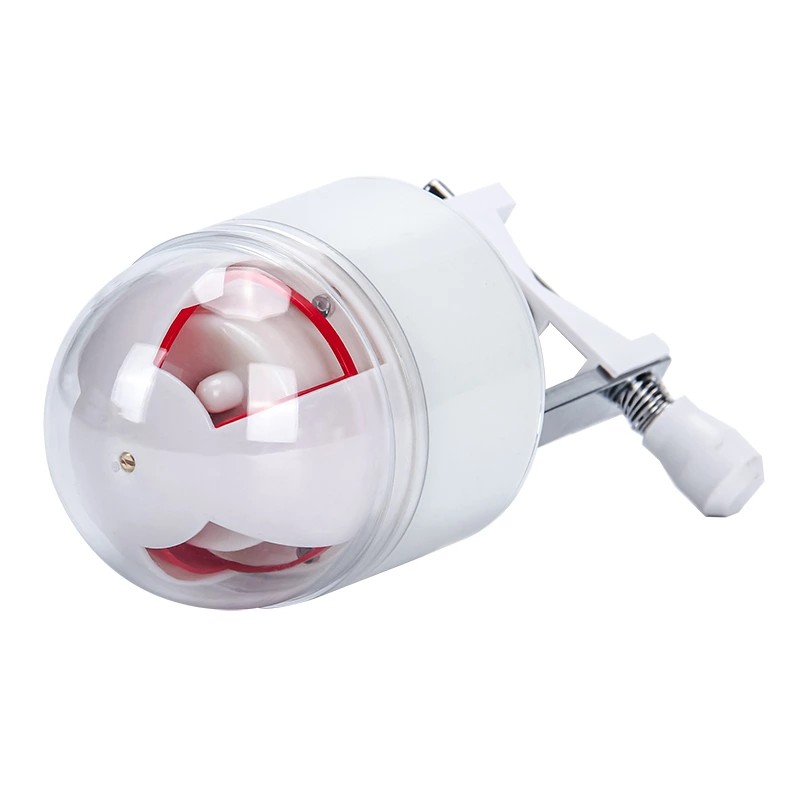

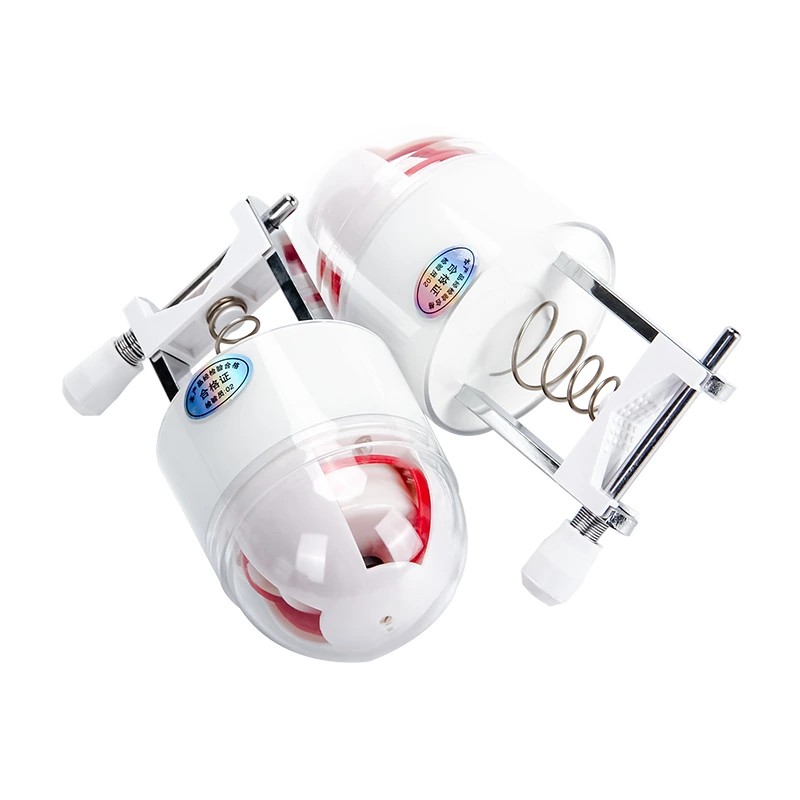

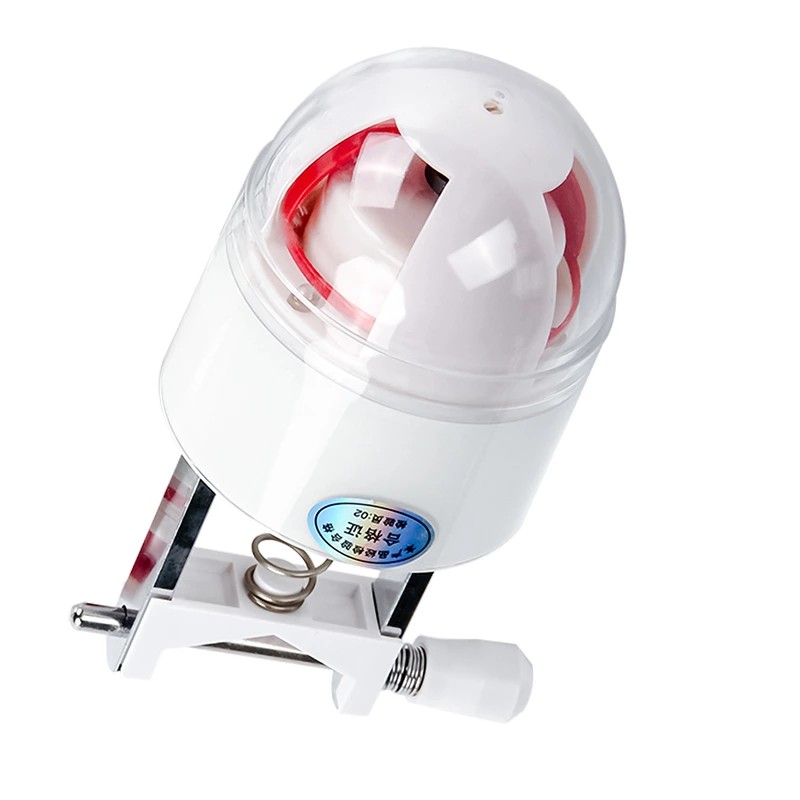

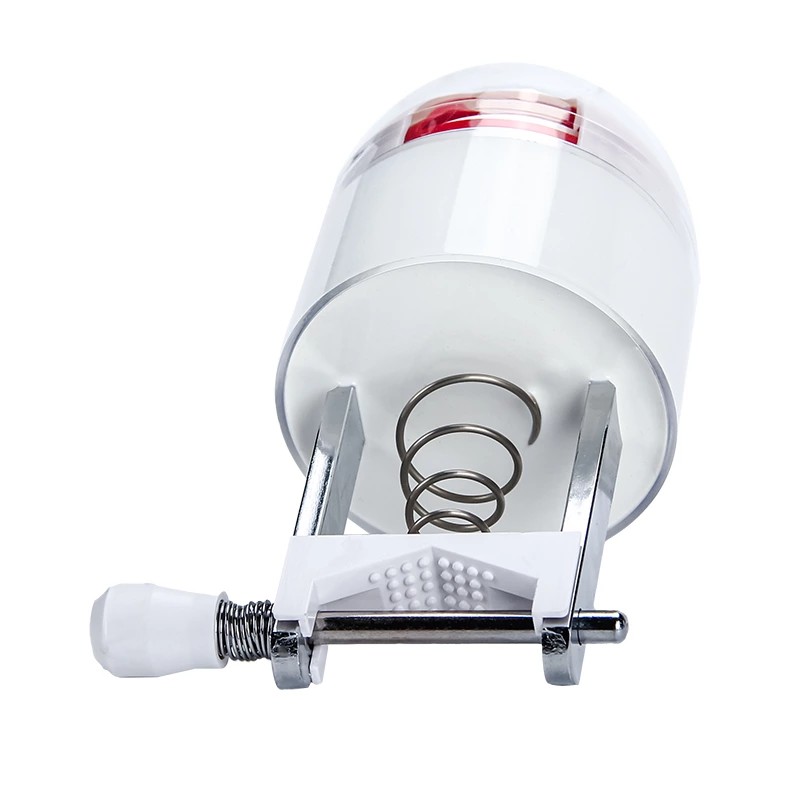

Indicator de defecțiune retractabil de deasupra capului Localizator de împământare JDX

În calitate de producător profesionist din China, indicatorul de defecțiune retractabil de înaltă calitate de la Comewill JDX Grounding Locator folosește inducția electromagnetică fără contact ca principiu de detectare, oferind o indicație vizuală clară a unei defecțiuni de scurtcircuit printr-un semn roșu. Carcasa dispozitivului este tratata cu materiale anti-imbatranire, iar display-ul foloseste materiale fluorescente, asigurand vizibilitate clara chiar si pe timp de noapte. Pentru clienții care necesită un inventar constant sau parametri personalizați, acest produs de înaltă calitate este furnizat direct din fabrică la un preț scăzut competitiv, ajutând echipele de întreținere să scurteze timpul de localizare a defecțiunilor.

Indicatorul de defecțiuni retractabil JDX Grounding Locator este un dispozitiv de localizare a defecțiunilor dezvoltat de Comewill pentru liniile aeriene de distribuție a energiei electrice. Acest dispozitiv monitorizează modificările curentului de linie folosind inducția electromagnetică. Când apare o defecțiune de scurtcircuit, acesta activează un mecanism mecanic de rabatare pentru a afișa un indicator roșu de defecțiune. Structura sa folosește un proces de turnare dintr-o singură bucată combinat cu tehnologia de tratare a nano-suprafețelor, oferindu-i proprietăți antifouling și anti-îmbătrânire, făcându-l potrivit pentru funcționarea pe termen lung în linii aeriene exterioare.

Principiul de bază de lucru

1. Logica de detectare a erorilor

Indicatorul retractabil de defecțiune aeriană JDX Grounding Locator detectează defecțiuni pe baza schimbării bruște a curentului în timpul unui scurtcircuit. Când apare o defecțiune de scurtcircuit, curentul de defect trece prin punctul de instalare. Elementul de detectare a curentului din interiorul dispozitivului detectează schimbarea bruscă a curentului și, simultan, acțiunile ulterioare de protecție fac ca linia să piardă putere. Aceste două condiții constituie împreună baza acțiunii.

Indicatorul de eroare JDX, instalat pe linia aeriană, funcționează prin detectarea curentului de linie folosind inducția electromagnetică. În condiții normale de funcționare, dispozitivul se află într-un mod de așteptare de consum redus; când trece un curent de scurtcircuit, semnalul indus depășește un prag prestabilit, declanșând mecanismul de antrenare.

2. Metoda de localizare a erorilor

În inspecțiile reale, mai multe indicatoare JDX sunt instalate la intervale de-a lungul liniei. Când apare o defecțiune, toate indicatoarele de la partea sursei de alimentare până la punctul de eroare vor deveni roșii, în timp ce indicatoarele din spatele punctului de eroare rămân albe. Inspectorii trebuie doar să observe starea indicatorului de-a lungul traseului; secțiunea dintre ultimul indicator roșu și primul indicator alb este locul defectului. Această metodă reduce volumul de lucru al inspecțiilor tradiționale complete la verificările secțiunilor locale, îmbunătățind semnificativ eficiența localizării defecțiunilor.

3. Mecanismul de resetare

După ce defecțiunea este eliminată și alimentarea este restabilită, echipamentul se resetează automat după un timp prestabilit. Indicatorul de defecțiune retractabil JDX Grounding Locator oferă timpi de resetare selectabili de 6, 12, 24 și 36 de ore pentru a se adapta nevoilor operaționale ale diferitelor linii, eliminând nevoia de resetare manuală de către personalul care urcă pe stâlp.

Structura produsului și caracteristicile materialelor

1. Materialul carcasei

Indicatorul de eroare retractabil JDX Grounding Locator este turnat dintr-o singură bucată folosind materiale aerospațiale de înaltă rezistență și nanotehnologie. Cochilia are următoarele caracteristici:

Transparență ridicată: facilitează observarea stării interne a flip-up

Rezistenta la pete: Murdaria nu adera usor la suprafata

Rezistenta la imbatranire: Nu devine casant la expunerea prelungita la soare in aer liber

Fără întreținere: nu necesită întreținere suplimentară pe durata de viață proiectată

2. Compoziția componentelor de bază

3. Metoda de afișare

Indicatorul de defecțiune retractabil JDX Grounding Locator folosește un afișaj mecanic flip-top. Este alb în funcționare normală și devine roșu când este răsturnat în sus pentru a indica o defecțiune. Partea roșie este acoperită cu material fluorescent, făcându-l foarte vizibil în lumina naturală și încă identificabil pe timp de noapte sau în condiții de lumină scăzută. În calitate de producător, Comewill acordă prioritate rezistenței la intemperii în selecția sa de materiale de afișare, asigurându-se că componentele rotative nu se estompează sau nu se deformează în cazul expunerii pe termen lung la UV.

Scenarii de instalare și metode de detectare: Sigur și versatil

Acești indicatori sunt destul de flexibili când vine vorba de unde pot ajunge. Le instalăm pe linii aeriene (cele de pe stâlpii de utilități), cabluri aeriene, cabluri subterane (cele îngropate sub orașe) și chiar pe bare colectoare din interiorul dulapurilor de comutație. Practic, oriunde pot apărea defecțiuni de scurtcircuit în sistemul de distribuție.
Deoarece sunt folosite în atât de multe locuri diferite, metodele lor de detectare sunt concepute pentru a fi sigure - fără contact direct cu părțile sub tensiune. Pentru detectarea tensiunii, ei simt gradientul de potențial al câmpului electric spațial în jurul liniei. Pentru detectarea curentului, ei folosesc inducția electromagnetică - cam așa cum funcționează un transformator. Acest design fără contact este un schimbător de joc: menține dispozitivul (și pe noi) în siguranță de înaltă tensiune și face instalarea mult mai ușoară. Nu trebuie să tăiem linia sau să întrerupem alimentarea pentru a le monta - pur și simplu prindeți-le și plecați.

PRINCIPIUL OPERAȚIONAL

Principiul de detectare a scurtcircuitului:
Pe baza caracteristicilor fenomenelor de scurtcircuit, se folosește ca criteriu de acțiune modificarea bruscă a curentului în timpul unui scurtcircuit însoțită de întreruperea de curent a dispozitivului de protecție. Metoda de interpretare a diagramei de indicare a defecțiunii este următoarea: Când indicatoarele luminoase 2, 5 și 8 ale fazei A a liniei 2, nicio lumină indicatoare pe faza B, indicatoarele luminoase 3, 6 și 9 ale fazei C devin toate roșii, în timp ce indicatoarele luminoase 11 și 12 rămân albe, se poate determina că a apărut o defecțiune de scurtcircuit în acel punct de ieșire al liniei.

PARAMETRI TEHNIC
