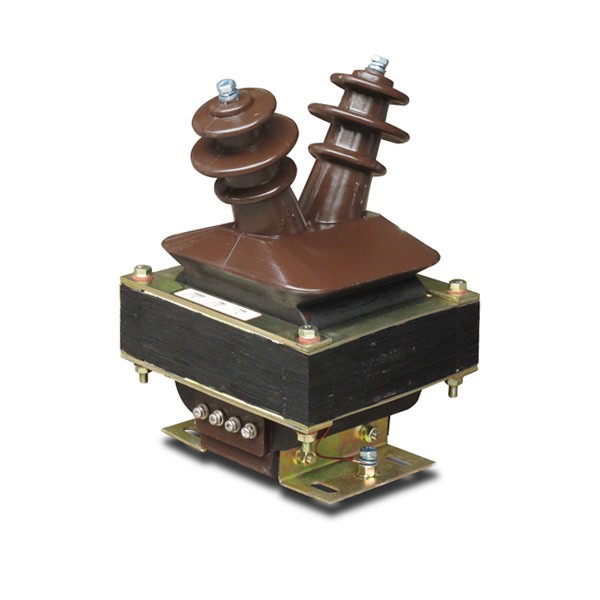

A Transformator de tensiuneeste o tehnologie importantă de instrument-transformator utilizată pentru a reduce tensiunea primară mare la o tensiune secundară proporțională adecvată pentru măsurare, măsurare, protecție și control. Spre deosebire de un transformator de putere, care este destinat transferului de energie între rețelele electrice, un transformator de instrument este proiectat pentru a furniza un semnal precis contoarelor, releelor, echipamentelor de monitorizare și sistemelor de control. Selecția corectă depinde de tensiunea sistemului primar, tensiunea secundară, frecvența, cerințele de precizie, sarcină, izolație, aranjarea fazelor, configurația înfășurării, locația instalării, expunerea la mediu și funcția de protecție sau măsurare dorită. Tehnologiile electromagnetice, capacitive și electronice oferă abordări diferite pentru obținerea semnalelor de tensiune proporțională. Designurile de interior și exterior se adresează, de asemenea, diferitelor condiții de mediu. Prin urmare, o evaluare tehnică completă trebuie să ia în considerare performanța electrică, izolația, construcția, accesoriile, protecția, instalarea și întreținerea ca un sistem coordonat.
Cuprins
Faceți clic pe orice subiect pentru a trece direct la secțiune.
- 1. De ce este importantă măsurarea tensiunii în sistemele de alimentare?
- 2. Cum funcționează un transformator de tensiune pentru instrument?
- 3. Care sunt principalele tipuri și configurații?
- 4. Cum afectează precizia și sarcina selecția?
- 5. De ce sunt esențiale izolarea și izolarea electrică?
- 6. Cum diferă aplicațiile de protecție și de măsurare?
- 7. Care este diferența dintre modelele electromagnetice și cele capacitive?
- 8. Cum abordează designurile de interior și exterior diferite condiții?
- 9. Cum diferă aplicațiile monofazate și trifazate?
- 10. Cum ar trebui luate în considerare siguranțele, împământarea secundară și siguranța?
- 11. Ce aplicații folosesc măsurarea tensiunii instrumentelor?
- 12. Ce greșeli frecvente de selecție ar trebui evitate?
- 13. Ce ar trebui să includă o specificație tehnică profesională?
- 14. Întrebări frecvente
De ce este importantă măsurarea tensiunii în sistemele de alimentare?
Rețelele electrice nu pot fi controlate în siguranță și cu precizie fără informații fiabile despre tensiune. Operatorii, releele de protecție, contoarele, sistemele de automatizare și echipamentele de monitorizare depind toate de semnalele de măsurare care reprezintă starea circuitului electric primar.
Conectarea directă a contoarelor convenționale sau a echipamentelor de control de joasă tensiune la un circuit de medie sau înaltă tensiune ar fi nepractică și potențial periculoasă. Transformatoarele instrumentelor rezolvă această problemă prin crearea unui semnal secundar proporțional care reprezintă tensiunea primară, oferind în același timp separarea electrică între circuitul de înaltă tensiune și circuitul secundar de măsurare.
Această separare are mai multe avantaje practice. Echipamentul de măsurare poate fi proiectat în jurul unei tensiuni secundare standardizate în loc să fie expus direct la sistemul primar. Releele de protecție pot procesa un semnal gestionabil. Contoarele de energie își pot îndeplini funcțiile de măsurare. Operatorii pot obține informații despre rețeaua electrică fără a aduce tensiunea primară direct în panoul de control.
Oferă un semnal de tensiune proporțional pentru contoare și dispozitive de monitorizare.
Furnizează informații despre tensiune releelor de protecție care evaluează condițiile anormale ale sistemului.
Separă circuitul secundar de măsurare de rețeaua primară de înaltă tensiune.
Oferă un semnal electric care poate sprijini automatizarea, logica de comutare, sincronizarea și alte funcții de control.
Informațiile despre tensiune sunt deosebit de importante în sistemele în care starea electrică se modifică continuu. Substațiile, sistemele de distribuție industrială, transformatoarele de alimentare, rețelele de energie regenerabilă și sistemele complexe de utilități necesită informații fiabile despre tensiunea sistemului.
Măsurarea acceptă și depanarea. Dacă semnalul secundar observat se modifică în mod neașteptat, inginerii pot investiga dacă cauza este legată de sistemul primar, transformatorul instrumentului, cablarea, circuitul de protecție sau o altă parte a lanțului de măsurare.
Prin urmare, un lanț de măsurare fiabil începe cu un transformator de instrument selectat corespunzător. Precizia, izolația, configurația conexiunii, sarcina secundară, condițiile de mediu și cerințele de protecție trebuie luate în considerare împreună.
Cum funcționează un transformator de tensiune pentru instrument?
Un transformator de tensiune pentru instrumente electromagnetice funcționează prin inducție electromagnetică. Înfășurarea primară este conectată la circuitul de înaltă tensiune, în timp ce înfășurarea secundară oferă o tensiune proporțională mai scăzută echipamentelor de măsurare sau protecție conectate.
Relația de bază este determinată de raportul dintre spirele primare și cele secundare. Când înfășurarea primară este alimentată, fluxul magnetic este stabilit în miez. Acest flux induce o tensiune în înfășurarea secundară care corespunde proporțional cu tensiunea primară în domeniul de funcționare proiectat al transformatorului.
Înfășurare primară
Înfășurarea primară se conectează la circuitul de înaltă tensiune. Prin urmare, sistemul său de izolație este proiectat să reziste la solicitările electrice asociate rețelei primare.
În funcție de arhitectura produsului, înfășurarea primară poate avea diferite construcții fizice. Unele modele folosesc un aranjament convențional de înfășurare, în timp ce altele integrează înfășurarea într-o structură de izolație încapsulată.
Înfășurare secundară
Înfășurarea secundară furnizează semnalul de tensiune redusă contoarelor, releelor și altor echipamente. Ieșirea sa este proiectată să rămână proporțională cu tensiunea primară în condiții electrice specificate.
Miez magnetic
Miezul oferă calea magnetică necesară pentru inducția electromagnetică. Construcția miezului și caracteristicile magnetice influențează precizia, comportamentul excitației, pierderile și capacitatea transformatorului de a furniza un semnal secundar stabil.
Sistem de izolare
Sistemul de izolație separă înfășurarea primară de înaltă tensiune de înfășurarea secundară, carcasă și structura înconjurătoare. În funcție de designul produsului, aceasta poate implica izolație uscată, turnare cu rășini epoxidice, izolație cu ulei, izolație cu gaz sau alte aranjamente dielectrice.
| Componentă | Funcția primară | Considerent cheie de proiectare |
|---|---|---|
| Înfășurare primară | Se conectează la circuitul de înaltă tensiune | Tensiunea primară și cerințele de izolație |
| Înfășurare secundară | Oferă semnal de măsurare redus | Tensiune secundară, precizie, sarcină |
| Miez magnetic | Oferă calea magnetică | Material de bază și caracteristici de excitație |
| Sistem de izolare | Mentine separarea electrica | Tensiune, mediu, stabilitate mecanică |
| Carcasă sau carcasă | Oferă protecție mecanică și de mediu | Locul de instalare și condițiile de expunere |
Calitatea semnalului secundar
Un semnal secundar util trebuie să reprezinte cu exactitate tensiunea primară în timp ce echipamentul conectat își consumă sarcina specificată. Dacă circuitul de măsurare pune o sarcină excesivă pe secundar, raportul tensiunii și precizia pot fi afectate.
Acesta este motivul pentru care transformatorul, cablurile, bornele, contoarele, releele și alte echipamente secundare ar trebui evaluate ca un singur circuit.
Principiul de lucru poate fi simplu în concept, dar obținerea unei precizii stabile în condiții reale de funcționare necesită o proiectare atentă a miezului, înfășurărilor, izolației, conexiunilor și structurii mecanice.
Care sunt principalele tipuri și configurații?
Transformatoarele de tensiune pentru instrumente pot fi clasificate în funcție de instalare, aranjarea fazelor, configurația înfășurării, tehnologia de izolație și principiul de funcționare. Aceste categorii îi ajută pe ingineri să restrângă selecția în funcție de cerințele sistemului.
Configurații interioare
Unitățile interioare sunt destinate instalării în interiorul aparatelor de distribuție, substații, încăperi electrice sau alte medii protejate. Designul carcasei și izolației lor pot fi optimizate în jurul unui mediu interior controlat.
Modelele turnate cu rășini epoxidice sunt obișnuite în aplicațiile de mediu compacte de interior, deoarece izolația solidă poate crea o structură etanșă, menținând în același timp ansamblul fizic relativ compact.
Configurații în aer liber
Unitățile exterioare se confruntă cu expunerea directă la ploaie, umiditate, schimbări de temperatură, lumina soarelui, praf, poluare și alte condiții de mediu. Prin urmare, aranjamentul lor de locuințe și izolație trebuie să se adreseze serviciului în aer liber.
Configurații monofazate
Proiectele monofazate sunt utilizate în mod obișnuit în cazul în care fiecare fază este măsurată separat sau în cazul în care aplicația necesită un aranjament definit de măsurare fază la pământ sau fază la fază.
Configurații trifazate
Aranjamentele trifazate pot asigura măsurarea coordonată a tensiunii pentru rețelele electrice trifazate. Conexiunea exactă depinde de configurația neutră a sistemului și de funcția de protecție sau de măsurare.
Configurații cu două și trei înfășurări
Un design cu două înfășurări conține o înfășurare primară și una secundară. Un design cu trei înfășurări adaugă o înfășurare secundară auxiliară care poate suporta o funcție separată de protecție sau legată de împământare, în funcție de schema electrică.
Sisteme de tip uscat și rășină turnată
Sistemele de tip uscat utilizează izolație solidă sau uscată fără dielectric lichid. Construcția turnată cu rășini epoxidice poate încapsula complet componentele selectate, oferind stabilitate mecanică și rezistență la umiditate și contaminare.
Modele imersate în ulei
Configurațiile cu scufundare în ulei folosesc ulei izolator ca parte a sistemului dielectric și termic. Aceste proiecte necesită construcția rezervorului, etanșarea, gestionarea uleiului și proceduri de întreținere adecvate.
Configurații gonflabile sau izolate cu gaz
Proiectele izolate cu gaz pot fi utilizate acolo unde sistemele dielectrice închise sunt adecvate. Selectarea acestora ar trebui să includă luarea în considerare a etanșării carcasei, proprietățile gazului, managementul presiunii, procedurile de service și cerințele de mediu.
Tehnologii capacitive și electronice
Nu orice sistem de măsurare a tensiunii se bazează pe un transformator electromagnetic convențional. Transformatoarele capacitive de tensiune folosesc un divizor capacitiv în combinație cu o secțiune electromagnetică, în timp ce senzorii electronici de tensiune folosesc metode de detectare și conversie a semnalului pentru a produce o ieșire electrică proporțională.
| Clasificare | Opțiuni tipice | Focus de selecție |
|---|---|---|
| Instalare | În interior, în aer liber | Expunerea la mediu și proiectarea incintei |
| Fază | Monofazat, trifazat | Configurarea rețelei și schema de măsurare |
| Înfășurare | Două înfăşurări, trei înfăşurări | Contorizare, protectie, functii auxiliare |
| Izolare | Uscat, rășină turnată, ulei, gaz | Clasa de tensiune, mediu, intretinere |
| Principiul de funcționare | Electromagnetice, capacitive, electronice | Nivel de tensiune, precizie, arhitectura sistemului |
Selecția ar trebui să înceapă cu cerințele aplicației și ale rețelei, nu doar cu categoria de produs. Configurații diferite pot satisface funcții de măsurare similare, oferind în același timp caracteristici diferite de instalare și întreținere.
Cum afectează precizia și sarcina selecția?
Precizia este una dintre cele mai importante considerații tehnice deoarece semnalul secundar poate fi utilizat pentru măsurarea energiei, monitorizarea sistemului, protecție, control sau mai multe funcții în același timp.
Clasa de precizie
Clasa de precizie descrie eroarea de măsurare admisă în condiții definite. Aplicațiile diferite pot avea cerințe de precizie diferite.
Circuitele de măsurare utilizate pentru măsurare pot necesita o precizie mai strictă decât aplicațiile în care transformatorul furnizează în primul rând un semnal de protecție. Prin urmare, clasa corectă depinde de ceea ce trebuie să realizeze circuitul secundar.
Povara evaluata
Sarcina se referă la sarcina conectată la înfășurarea secundară. Acestea includ contoare, intrări relee, traductoare, cablaje, blocuri de borne și alte dispozitive conectate.
Dacă sarcina reală a circuitului secundar diferă semnificativ de condițiile pentru care a fost specificat transformatorul, precizia și comportamentul de ieșire se pot schimba.
Precizia raportului
Raportul de transformare trebuie să rămână în toleranța specificată. O nepotrivire între raportul dorit și raportul real poate influența atât valorile de măsurare, cât și deciziile de protecție.
Deplasare de fază
În sistemele de măsurare care implică calcule de putere, relațiile de fază contează. Micile erori în defazarea pot afecta acuratețea calculelor derivate din semnalele de tensiune și curent.
| Parametru | Ce Descrie | De ce contează |
|---|---|---|
| Clasa de precizie | Precizia măsurării în condiții definite | Determină adecvarea pentru contorizare sau protecție |
| Povara evaluata | Sarcina circuitului secundar | Influențează tensiunea secundară și precizia |
| Raportul de transformare | Relația de tensiune primar-secundar | Se asigură că măsurarea reprezintă corect sistemul primar |
| Deplasare de fază | Relația unghiulară dintre tensiunea primară și secundară | Poate afecta calculele de putere și protecție |
Contorizare versus cerințe de protecție
Aplicațiile orientate spre măsurare se concentrează în general pe menținerea unei ieșiri proporționale precise în intervalul de operare relevant. Aplicațiile orientate spre protecție pot pune un accent mai mare pe comportamentul transformatorului în condiții anormale ale sistemului și pe capacitatea semnalului secundar de a sprijini funcționarea releului.
Această distincție ar trebui reflectată în specificația tehnică. Un produs selectat numai în funcție de tensiunea nominală poate fi nepotrivit dacă precizia și caracteristicile de sarcină nu se potrivesc cu circuitul conectat.
De ce sunt esențiale izolarea și izolarea electrică?
Izolarea electrică este unul dintre motivele centrale pentru care sunt utilizate transformatoarele de tensiune ale instrumentelor. Circuitul primar poate funcționa la o tensiune mult peste intervalul de funcționare sigur al dispozitivelor convenționale de măsurare și control, astfel încât sistemul de izolație trebuie să creeze o separare fiabilă între circuitele primare și secundare.
Izolare primar-secundar
Sistemul de izolație trebuie să reziste la solicitarea electrică asociată cu tensiunea primară nominală și condiții tranzitorii definite. Designul include materiale de izolație, distanțele de curgere, distanțe libere, aranjamentul înfășurării, încapsularea, terminalele și geometria carcasei.
Izolație solidă
Modelele din rășină turnată pot încapsula înfășurările și alte componente electrice. Această abordare poate oferi o structură compactă și stabilă mecanic, reducând în același timp expunerea directă a suprafețelor de izolație interioară la umiditate sau contaminare.
Izolație cu ulei
Uleiul oferă atât izolație dielectrică, cât și caracteristici de transfer termic. Proiectele umplute cu ulei necesită o izolare adecvată și etanșare pentru a menține mediul intern prevăzut.
Izolație cu gaz
Ansamblurile izolate cu gaz utilizează un mediu dielectric închis. Carcasa trebuie să-și mențină integritatea, iar procedurile de service trebuie să țină cont de mediul dielectric și de presiunea sau aranjamentul de etanșare a echipamentului.
Curaj și degajare
Spațiul liber se referă la cea mai scurtă distanță prin aer între părțile conductoare, în timp ce fluxul se referă la distanța de-a lungul unei suprafețe izolatoare. Ambele sunt importante în proiectarea echipamentelor de medie și înaltă tensiune.
Poluarea mediului poate crește importanța distanței de scurgere, deoarece contaminarea pe o suprafață izolatoare poate crea o cale pentru curentul de scurgere.
Izolația trebuie să reziste la solicitarea electrică specificată fără defecțiuni.
Sistemul de izolație trebuie să-și mențină funcționarea în condițiile așteptate de umiditate, contaminare și temperatură.
Înfășurările și izolația trebuie să rămână stabile în timpul transportului, instalării și funcționării normale.
Circuitul de măsurare de joasă tensiune trebuie să rămână separat corespunzător de rețeaua primară.
Prin urmare, izolația nu este o alegere unică de material. Este un sistem de inginerie complet care implică geometrie, materiale, calitatea producției, expunerea la mediu și coordonarea electrică.
Pentru cumpărători, aceasta înseamnă că descrierea izolației ar trebui să fie specifică. Termeni precum tip uscat, rășină turnată, scufundat în ulei sau izolat cu gaz oferă un punct de plecare, dar specificația tehnică ar trebui să explice și clasa de tensiune dorită și condițiile de instalare.
Cum diferă aplicațiile de protecție și de măsurare?
Același circuit de tensiune primară poate furniza semnale atât sistemelor de măsurare, cât și sistemelor de protecție, dar cerințele acestor două funcții nu sunt identice.
Aplicații de măsurare
Sistemele de măsurare au nevoie de o tensiune proporțională stabilă, astfel încât contoarele și dispozitivele de monitorizare să poată reprezenta cu acuratețe sistemul primar. Prin urmare, precizia în intervalul normal de funcționare este deosebit de importantă.
Aplicațiile pot include contoare de tensiune, contoare de energie, echipamente de calitate a energiei, sisteme de supraveghere și alte dispozitive de monitorizare.
Aplicații de protecție
Releele de protecție folosesc semnale electrice pentru a identifica condiții anormale. Informațiile despre tensiune pot contribui la subtensiune, supratensiune, direcțională, distanță, sincronizare sau alte funcții de protecție, în funcție de arhitectura rețelei.
Transformatorul trebuie să furnizeze un semnal adecvat în condițiile relevante pentru schema de protecție.
Aplicații combinate
Unele sisteme folosesc înfășurări secundare separate pentru diferite funcții. O înfășurare poate suporta măsurarea, în timp ce alta este atribuită protecției.
Acest aranjament poate ajuta la izolarea cerințelor diferitelor circuite și la reducerea interacțiunii dintre sarcinile de măsurare și intrările de protecție.
| Aplicație | Funcția secundară tipică | Prioritatea principală de proiectare |
|---|---|---|
| Contorizarea tensiunii | Tensiune proporțională precisă | Precizie și sarcină specificate |
| Măsurarea energiei | Semnal de tensiune pentru calcule electrice | Precizia raportului și performanța fazei |
| Protecție releu | Intrare de tensiune pentru logica erorilor | Performanță de protecție și comportament secundar adecvat |
| Sisteme de control | Feedback de tensiune sau sincronizare | Semnal stabil și corect scalat |
| Monitorizare | Date despre starea sistemului | Calitate și integrare sigură a semnalului |
Înfășurări secundare auxiliare
Produsele cu trei înfășurări pot oferi o ieșire secundară suplimentară pentru aplicații specializate. Scopul exact depinde de configurația sistemului și schema de protecție.
Acesta este unul dintre motivele pentru care desenele tehnice sunt valoroase. O diagramă de înfășurare completă dezvăluie informații mai utile decât o declarație generală că produsul are ieșiri multiple.
Proiectarea circuitului secundar
Circuitul conectat trebuie luat în considerare în întregime. Cablurile lungi, blocurile terminale, contoarele, releele, traductoarele și alte echipamente contribuie la sarcina secundară reală și la comportamentul semnalului.
Care este diferența dintre modelele electromagnetice și cele capacitive?
Diferite tehnologii de măsurare a tensiunii rezolvă aceeași problemă de bază în moduri diferite. Înțelegerea principiilor lor de funcționare îi ajută pe ingineri să potrivească echipamentul cu rețeaua și aplicația.
Tehnologia electromagnetică
Designul electromagnetic convențional utilizează înfășurări primare și secundare cuplate printr-un miez magnetic. Este familiar, bine stabilit și potrivit pentru multe aplicații de măsurare și protecție de medie tensiune.
Selectarea sa implică tensiunea primară, tensiunea secundară, frecvența, precizia, sarcina, izolația și configurația înfășurării.
Tehnologia transformatoarelor capacitive de tensiune
Un transformator de tensiune capacitiv folosește un divizor capacitiv pentru a reduce tensiunea primară înainte ca o secțiune de transformator electromagnetic să prelucreze semnalul. Această arhitectură poate fi utilă la niveluri mai mari de tensiune și poate suporta și anumite aplicații legate de comunicații, în funcție de construcția sa.
Componentele capacitive fac parte din rețeaua generală de diviziune a tensiunii, astfel încât izolarea, comportamentul în frecvență, compensarea și conexiunea la sistem trebuie luate în considerare cu atenție.
Detectare electronică a tensiunii
Transformatoarele sau senzorii electronici de tensiune pot folosi elemente de detectare și convertoare electronice pentru a produce o ieșire proporțională. Aceste tehnologii pot suporta arhitecturi de sistem compacte și integrarea cu sisteme digitale de protecție sau monitorizare.
Interfața de ieșire, cerințele de putere, protocolul de semnal, acuratețea, limitele de mediu și compatibilitatea cu sistemul din aval trebuie specificate clar.
| Tehnologie | Principiul de bază | Considerație tipică de selecție |
|---|---|---|
| Electromagnetic | Înfășurări primare și secundare cu cuplaj magnetic | Raport, precizie, sarcină, izolație, design central |
| Capacitiv | Diviziunea tensiunii capacitive cu conversie transformator | Clasa de tensiune, comportament în frecvență, compensare, integrare în sistem |
| Electronic | Conversie senzor și semnal electronic | Tip ieșire, electronică, comunicare, precizie, limite de mediu |
De ce contează alegerea tehnologiei
Tehnologia potrivită depinde de rețea mai degrabă decât de o preferință generică. O aplicație compactă de comutație interioară de medie tensiune poate avea cerințe diferite față de o substație exterioară de înaltă tensiune.
Spațiul, expunerea la mediu, cerințele de izolare, strategia de întreținere, precizia măsurării, arhitectura de comunicare și funcția de protecție prevăzută influențează tehnologia adecvată.
Cum abordează designurile de interior și exterior diferite condiții?
Mediul de instalare afectează carcasa, izolația, protecția suprafeței, terminalele, etanșarea, structura mecanică și abordarea de întreținere.
Camere electrice interioare
Echipamentele de interior beneficiază de obicei de temperatură și umiditate controlate în comparație cu instalațiile exterioare. Acest lucru poate permite izolarea compactă și design de incintă, cu condiția ca încăperea în sine să mențină condiții de mediu adecvate.
Este posibil ca echipamentele de medie tensiune de interior să fie, de asemenea, nevoite să se încadreze în compartimentele standardizate ale aparatelor de comutare. Prin urmare, dimensiunile compacte, aranjamentul de montare, accesul la cablu și orientarea terminalelor devin importante.
Substații în aer liber
Echipamentul exterior trebuie să reziste la expunerea la intemperii. Ploaia, umiditatea, radiațiile ultraviolete, poluarea, praful, vântul și ciclul de temperatură pot afecta echipamentul.
Materialele carcasei, etanșarea, magazii, distanța de curgere, tratamentul suprafeței și designul terminalului ar trebui să reflecte aceste condiții.
Poluare și contaminare
Siturile industriale și zonele de coastă pot prezenta condiții de contaminare care sunt semnificativ mai solicitante decât mediile interioare curate.
Suprafețele de izolare trebuie să mențină performanța corespunzătoare atunci când sunt expuse la umiditate și contaminare. Dispunerea fizică a izolatoarelor și a magazinelor de protecție poate fi, prin urmare, importantă.
Variația temperaturii
Echipamentele de exterior pot suferi schimbări substanțiale de temperatură zilnice și sezoniere. Aceste modificări pot crea dilatare și contracție mecanică, precum și riscuri de condens.
| Stare | Efect potențial | Răspuns de proiectare |
|---|---|---|
| Umiditate | Tensiuni de condens și izolație | Carcasă adecvată și design anti-condens |
| Ploaie | Expunerea la umiditate | Etanșare, carcasă și protecție adecvată a terminalelor |
| Poluare | Contaminarea suprafeței și căile de scurgere | Aranjare adecvată a izolației și a izolației |
| Expunerea la UV | Îmbătrânirea materialului | Materiale adecvate pentru exterior și tratament de suprafață |
| Ciclul temperaturii | Condens și stres mecanic | Selecția materialelor și evaluarea mediului |
Poziția de instalare în interiorul tabloului de distribuție
Când este instalat în interiorul unui ansamblu de comutație de medie tensiune, transformatorul trebuie să se potrivească în compartimentul disponibil, menținând în același timp degajările și conexiunile necesare.
Traseele cablurilor, bornele primare, cablajul secundar, accesul la inspecție și echipamentele adiacente trebuie revizuite în timpul etapei de proiectare a panoului.
Cum diferă aplicațiile monofazate și trifazate?
Aranjamentul fazelor este o parte importantă a proiectării sistemului, deoarece transformatorul trebuie să se potrivească cu modul în care este măsurată tensiunea în rețeaua electrică.
Măsurare monofazată
Unitățile monofazate pot fi utilizate pentru a măsura o fază individuală sau o tensiune definită de la faza la pământ sau de la faza la faza, în funcție de schema de cablare.
Acest aranjament este obișnuit atunci când sunt necesare măsurători separate de fază sau când proiectarea de protecție utilizează referințe specifice de tensiune.
Măsurare trifazată
Sistemele trifazate necesită măsurarea coordonată a tensiunilor trifazate. Configurația transformatorului depinde dacă sistemul este împământat, fără împământare sau dacă folosește un alt aranjament neutru.
Prin urmare, diagramele de conectare sunt esențiale deoarece două sisteme cu tensiuni nominale similare pot necesita cablaje diferite ale transformatorului.
Aranjamente sinuoase
Modelele cu înfășurare dublă oferă un circuit secundar principal. Modelele cu trei înfășurări adaugă o altă înfășurare secundară care poate fi atribuită unei funcții separate.
Înfășurarea suplimentară poate fi utilă atunci când circuitele de măsurare și protecție au nevoie de ieșiri distincte.
Scheme de conectare
Aranjamentele posibile pot include măsurarea fază la fază, măsurarea fază la pământ, aranjamente legate de delta deschisă sau alte configurații specifice sistemului. Schema corectă depinde de rețeaua electrică.
Util acolo unde trebuie măsurată sau monitorizată o tensiune de fază individuală definită.
Potrivit pentru măsurarea coordonată a tensiunii în rețelele electrice trifazate.
Oferă un circuit primar și unul secundar pentru funcția de măsurare sau control prevăzută.
Adaugă o ieșire secundară auxiliară pentru o protecție independentă sau un circuit specializat.
De ce contează schema de cablare
Numele unui produs singur nu poate comunica întotdeauna faza completă și configurația înfășurării. O diagramă de cablare arată ce terminale aparțin fiecărei înfășurări și cum ar trebui să se conecteze transformatorul la sistemul extern.
Acest lucru este deosebit de important pentru instalațiile personalizate în care circuitul secundar este conectat la mai multe dispozitive diferite.
Cum ar trebui luate în considerare siguranțele, împământarea secundară și siguranța?
Transformatoarele de tensiune pentru instrumente sunt conectate direct la circuitele de înaltă tensiune, astfel încât protecția lor și cablajul secundar necesită o inginerie atentă.
Siguranțe primare
Unele configurații de transformatoare includ siguranțe de înaltă tensiune sau sunt instalate cu siguranțe de protecție externe. Scopul lor este de a limita consecințele defecțiunilor interne și de a proteja sistemul electric din jur conform schemei de protecție proiectate.
Valoarea și coordonarea siguranței ar trebui să se potrivească cu transformatorul și rețeaua, mai degrabă decât să fie selectate independent.
Împământare secundară
Circuitul secundar utilizează în mod normal un aranjament de împământare definit pentru a stabili o referință cunoscută și pentru a reduce riscul asociat cu transferul accidental de potențial secundar la primar.
Metoda exactă de împământare ar trebui să urmeze proiectarea transformatorului, codul electric, filozofia de protecție și cerințele locale de instalare.
Identificarea terminalului
Terminalele primare și secundare trebuie să fie clar identificate. Cablajul incorect poate afecta polaritatea de măsurare, funcțiile de protecție și siguranța personalului care lucrează la circuitul secundar.
Siguranța interconectarii
Circuitele secundare trebuie direcționate și protejate astfel încât să nu fie deteriorate de vibrații, muchii ascuțite, căldură, umiditate sau interferențe mecanice.
Izolare de întreținere
Personalul de întreținere are nevoie de o procedură clar definită pentru izolarea echipamentului primar asociat și demonstrarea condițiilor relevante înainte de a lucra la circuitul secundar sau la echipamentul din jur.
- Confirmați protecția primară:Verificați siguranța sau aranjamentul dispozitivului de protecție definit pentru transformator.
- Verificați împământarea secundară:Urmați aranjamentul de împământare și legare aprobat.
- Identificați fiecare terminal:Potriviți cablajul cu schema aprobată și plăcuța de identificare a transformatorului.
- Protejați cablajul secundar:Țineți cablurile departe de pericole mecanice și de mediu.
- Urmați procedurile de izolare:Întreținerea trebuie efectuată numai în conformitate cu procedura de siguranță electrică definită.
Prin urmare, siguranța este o responsabilitate a sistemului. Construcția produsului, instalarea, protecția, împământarea, documentația și procedurile de operare toate trebuie să se sprijine reciproc.
Ce aplicații folosesc măsurarea tensiunii instrumentelor?
Măsurarea tensiunii este necesară în multe părți ale infrastructurii electrice moderne. Configurația exactă a transformatorului depinde de tensiunea rețelei, mediul fizic, cerințele de precizie, schema de protecție și tipul de echipament conectat.
Acceptă măsurarea tensiunii, protecția, controlul, măsurarea și monitorizarea în circuitele de intrare și de ieșire.
Oferă semnale de tensiune pentru motoare, transformatoare, alimentatoare, sisteme de protecție și monitorizare electrică.
Acceptă monitorizarea tensiunii și protecția în rețelele solare, eoliene și alte rețele legate de generație.
Oferă semnale de măsurare pentru sistemele de distribuție electrică de medie tensiune care deservesc instalații mari.
Se potrivește în ansamblurile de medie tensiune unde măsurarea și protecția releului necesită un semnal de tensiune controlat.
Oferă informații de tensiune proporțională pentru monitorizare, control, sincronizare și automatizare a sistemului electric.
Aplicații pentru stații
Substațiile necesită frecvent semnale de tensiune pentru relee de protecție, contorizare, sisteme de control și monitorizarea operatorului. Prin urmare, un transformator poate deveni o interfață critică între rețeaua primară și camera de control.
Instalatii industriale
Instalațiile industriale mari pot avea mai multe alimentatoare de medie tensiune care deservesc motoare, transformatoare, echipamente de proces și plăci de distribuție. Măsurarea tensiunii acceptă atât monitorizarea de rutină, cât și funcțiile de protecție.
Sisteme de energie regenerabilă
Instalațiile solare și eoliene utilizează sisteme electrice de colectare și transformare în care măsurarea tensiunii poate sprijini protecția, monitorizarea, sincronizarea și controlul rețelei.
Aplicații pentru aparate de comutare
Modelele compacte din rășină turnată pot fi integrate în ansamblurile de comutatoare interioare unde spațiul, izolația, rezistența la contaminare și accesibilitatea cablajului trebuie să fie echilibrate.
Clădiri comerciale
Unitățile comerciale mari pot utiliza surse de intrare de medie tensiune și sisteme de distribuție internă. Măsurarea tensiunii instrumentelor poate furniza informații sistemelor de management și protecție a energiei, menținând în același timp separarea necesară de circuitul primar.
În toate aceste aplicații, transformatorul ar trebui să fie selectat în jurul rețelei electrice reale, mai degrabă decât în jurul unei categorii de produse generice.
Ce greșeli frecvente de selecție ar trebui evitate?
Multe probleme de măsurare încep în timpul etapei de specificare. Un transformator poate avea tensiunea primară nominală corectă, în timp ce nu este adecvat, deoarece raportul secundar, sarcina, precizia, izolația, aranjarea înfășurării sau mediul de instalare nu se potrivesc cu proiectul.
- Alegerea numai după tensiunea primară:Tensiunea secundară, precizia, sarcina, aranjarea fazelor și izolația contează și ele.
- Ignorarea sarcinii secundare:Contoarele, releele, cablurile și bornele încarcă în mod colectiv circuitul secundar.
- Folosind configurația de înfășurare greșită:Protecția și măsurarea pot necesita circuite secundare separate.
- Ignorarea sistemului neutru:Împământarea și aranjarea fazelor influențează conexiunea adecvată a transformatorului.
- Amestecarea cerințelor interioare și exterioare:Protecția mediului trebuie să se potrivească cu locația de instalare.
- Se ignoră coordonarea siguranței:Protecția primară ar trebui să fie coordonată cu transformatorul și rețeaua electrică.
- Ignorarea lungimii cablului:Cablurile secundare contribuie la sarcina totală și ar trebui incluse în calcul.
- Alegerea fără schema:Numai o descriere a produsului poate să nu dezvăluie faza completă și aranjamentul de înfășurare.
Problema doar cu raportul
Două produse pot avea același raport nominal primar-secundar, dar precizie, sarcină, izolație, dimensiuni fizice sau aranjamente de conectare diferite.
Raportul este necesar, dar nu este suficient pentru o comparație tehnică completă.
Problema „același produs peste tot”.
O aplicație de comutație interioară și o substație exterioară expusă au cerințe de mediu substanțial diferite. Utilizarea unei singure configurații generice fără a evalua condițiile site-ului poate crea riscuri evitabile.
Problema circuitului secundar incomplet
Inginerii specifică uneori transformatorul fără a identifica complet contoarele din aval și releele de protecție. Acest lucru poate face dificilă verificarea sarcinii reale și a condițiilor de precizie.
Problema de documentare
Documentația tehnică ar trebui să clarifice bornele înfășurării, rapoartele, schema de conectare, tipul de izolație, aranjamentul de montare și condițiile nominale. Documentația incompletă poate îngreuna inutil instalarea și punerea în funcțiune.
Ce ar trebui să includă o specificație tehnică profesională?
O specificație profesională ar trebui să ofere suficiente informații pentru inginerii electrici, echipele de achiziții, producătorii, instalatorii, personalul de punere în funcțiune și personalul de întreținere pentru a înțelege exact ce configurație a transformatorului este necesară.
| Zona de specificații | Informații de definit | De ce contează |
|---|---|---|
| Sistemul primar | Tensiunea nominală, frecvența, aranjarea fazelor | Definește mediul de operare electric |
| Sistem secundar | Tensiunea secundară și aranjarea înfășurării | Se potrivește contoarelor, releelor și circuitelor de control |
| Precizie | Clasa de precizie și condițiile de funcționare aplicabile | Confirmă adecvarea pentru măsurare sau protecție |
| Povară | Sarcina secundară nominală și sarcinile conectate | Suportă ieșire secundară precisă |
| Izolare | Sistem uscat, turnat cu rășină, ulei, gaz sau alt sistem | Se potrivește cu cerințele de tensiune și de mediu |
| Instalare | Interior sau exterior, dimensiuni de montare, orientare terminal | Asigură compatibilitatea fizică |
| Protecţie | Dispunerea siguranțelor, împământare, conexiuni relee | Sprijină funcționarea sigură a sistemului |
| Constructii | Carcasă, carcasă, înfășurare, miez, conectori | Oferă o descriere completă a produsului |
| Testare | Verificarea performanței de rutină și aplicabilă | Acceptă calitatea și punerea în funcțiune |
Începeți cu rețeaua electrică
Specificația ar trebui să definească mai întâi sistemul electric primar. Aceasta include tensiunea, frecvența, configurația fazei, aranjamentul de împământare și punctul de măsurare dorit.
Definiți fiecare ieșire secundară
Fiecare înfășurare secundară ar trebui să aibă un scop definit. O înfășurare de măsurare și o înfășurare de protecție nu trebuie tratate ca fiind identice doar pentru că ambele produc o tensiune joasă.
Definiți sarcina conectată
Specificația trebuie să identifice contoare, relee, traductoare, echipamente de control, blocuri de borne și lungimi aproximative ale cablurilor. Sarcina completă conectată determină starea reală de încărcare a înfășurării secundare.
Definiți cerințele de izolare și de mediu
Locul de instalare trebuie precizat clar. Sistemele de interior și exterior pot necesita diferite izolații, incinte, tratamente de suprafață și caracteristici de mediu.
Definiți dimensiunile fizice
Dimensiunile de montare, pozițiile terminalelor, găurile de fixare, înălțimea totală, lățimea și adâncimea pot deveni critice atunci când transformatorul este instalat în interiorul unui compartiment de comutație.
Definiți schemele de cablare și conexiuni
O schemă controlată ar trebui să identifice bornele primare, bornele secundare, relațiile de înfășurare, punctele de împământare și aranjamentele de protecție externă.
Definiți inspecția și testarea
Testarea trebuie să corespundă tipului de transformator și cerințelor proiectului. Verificările de rutină pot include performanța electrică, verificări legate de izolație, relații de înfășurare și verificare funcțională.
Confirmați tensiunea primară, tensiunea secundară, frecvența, aranjarea fazelor, sistemul de împământare, precizia și sarcina.
Confirmați dimensiunile, poziția de montare, orientarea terminalelor, aranjarea carcasei și accesul la service.
Confirmați expunerea la interior sau exterior, umiditatea, contaminarea, temperatura, altitudinea și condițiile de coroziune.
Confirmați siguranța primară, împământarea secundară, conexiunile releului și filozofia de protecție dorită.
Un flux de lucru practic de selecție
- Definiți rețeaua primară:Identificați tensiunea, frecvența, configurația de fază, aranjamentul de împământare și locația de măsurare.
- Definiți cerințele secundare:Specificați tensiunea secundară, numărul de înfășurări și scopul fiecărei ieșiri.
- Determinați precizia:Potriviți clasa de precizie cu cerințele de măsurare, monitorizare, protecție sau control.
- Calculați sarcina:Includeți contoare, relee, cablaje, terminale, traductoare și alte echipamente conectate.
- Alegeți izolația:Alegeți o arhitectură de izolație uscată, turnată, ulei, gaz sau altă arhitectură adecvată.
- Verificați mediul:Evaluați condițiile interioare sau exterioare, umiditatea, poluarea, temperatura și altitudinea.
- Verificați protecția:Confirmați aranjamentul siguranțelor, împământarea și integrarea circuitului de protecție.
- Verificați potrivirea fizică:Confirmați dimensiunile de montare și aranjamentul terminalelor în cadrul instalării finale.
- Verificați documentația:Asigurați-vă că desenele, datele plăcuței de identificare, diagrama de cablare și specificațiile tehnice descriu aceeași configurație.
Această abordare creează o cale tehnică mai clară de la proiectarea sistemului până la selecția produsului. De asemenea, reduce șansa ca un detaliu aparent mic, cum ar fi sarcina sau locația terminalului, să devină o problemă în timpul instalării.
Ce ar trebui să solicite cumpărătorii înainte de aprobare?
- Desen cote:Confirmați dimensiunile generale, punctele de montare, terminalele și spațiul de instalare disponibil.
- Schema de cablare:Verificați relațiile terminalelor primare și secundare și punctele de împământare.
- Informații pe plăcuță de identificare:Confirmați raportul de tensiune, frecvența, acuratețea și alte caracteristici nominale.
- Descrierea izolației:Confirmați construcția dielectrică și mediul de instalare prevăzut.
- Informații de testare:Confirmați testele de rutină sau de performanță aplicabile pentru configurația selectată.
Întrebări frecvente
Pentru ce este folosit un transformator de tensiune?
Reduce o tensiune primară mare la o tensiune secundară proporțională adecvată pentru măsurare, contorizare, protecție, monitorizare și control. De asemenea, asigură separarea electrică între circuitul de înaltă tensiune și echipamentul secundar.
Care este diferența dintre un transformator de tensiune și un transformator de putere?
Un transformator de putere este conceput în primul rând pentru a transfera energie electrică între circuite, în timp ce un transformator de tensiune pentru instrument este proiectat pentru a furniza un semnal de tensiune proporțional pentru măsurare și protecție. Ieșirea sa secundară este destinată instrumentelor conectate și echipamentelor de control, mai degrabă decât transferului de putere în vrac.
Cum funcționează un design electromagnetic?
Un design electromagnetic folosește înfășurări primare și secundare cuplate printr-un miez magnetic. Tensiunea primară stabilește fluxul magnetic, care induce o tensiune proporțională în înfășurarea secundară.
Ce înseamnă raportul de transformare?
Raportul de transformare descrie relația proporțională dintre tensiunea primară și cea secundară. Permite reprezentarea unei tensiuni ridicate de sistem printr-o tensiune secundară inferioară care poate fi procesată de contoare și relee.
De ce contează clasa de precizie?
Clasa de precizie definește eroarea de măsurare admisă în condiții specificate. Aplicațiile de măsurare, monitorizare și protecție pot avea cerințe diferite, astfel încât clasa selectată ar trebui să se potrivească cu funcția dorită.
Ce este sarcina într-un circuit secundar?
Sarcina este sarcina conectată la înfășurarea secundară. Include dispozitive precum contoare, relee de protecție, traductoare, terminale și cabluri de conectare. Sarcina totală poate afecta performanța secundară și acuratețea.
De ce poate un transformator să aibă mai multe înfășurări secundare?
Înfășurările secundare multiple pot permite circuitelor separate să îndeplinească funcții diferite. De exemplu, o înfășurare poate servi măsurători în timp ce alta susține protecție sau o altă aplicație definită.
Care este diferența dintre construcția uscată și cea din rășină turnată?
Ambele evită izolarea lichidă convențională, dar construcția din rășină turnată folosește rășină epoxidică pentru a încapsula componentele selectate. Acest lucru poate crea o structură etanșă, stabilă mecanic, cu rezistență utilă la umiditate și contaminare în aplicații interioare adecvate.
Când este necesară o configurație în aer liber?
O configurație exterioară este utilizată atunci când transformatorul este instalat într-un loc expus, cum ar fi o substație exterioară. Designul ar trebui să țină cont de ploaie, umiditate, ciclul de temperatură, poluare, expunerea la ultraviolete și alte condiții ale amplasamentului.
Poate fi folosit același transformator în interior și în exterior?
Nu neapărat. Evaluările electrice pot părea similare, dar carcasa, izolația, protecția suprafeței, rezistența la mediu și cerințele de montare pot diferi semnificativ între instalațiile interioare și exterioare.
Ce este un transformator capacitiv de tensiune?
Un transformator de tensiune capacitiv folosește diviziunea capacitivă a tensiunii împreună cu o secțiune de transformator pentru a obține un semnal de tensiune scalat. Poate fi utilizat în aplicații adecvate de măsurare și protecție de înaltă tensiune și poate suporta, de asemenea, anumite funcții de comunicație, în funcție de design.
Ce este un transformator electronic de tensiune?
Un transformator sau senzor electronic de tensiune utilizează un element de detectare și conversie de semnal electronic pentru a furniza o ieșire proporțională. Specificațiile sale trebuie să abordeze tehnologia senzorului, interfața de ieșire, precizia, cerințele de putere, condițiile de mediu și compatibilitatea echipamentelor din aval.
Cum suportă un transformator de tensiune protecția releului?
Furnizează un semnal de tensiune scalat releelor de protecție. În funcție de schema de protecție, releul poate utiliza acel semnal pentru funcții precum supratensiune, subtensiune, logica direcțională, sincronizare sau alte calcule de protecție specifice aplicației.
De ce este importantă împământarea secundară?
Un aranjament definit de împământare secundară stabilește o referință electrică controlată și sprijină siguranța circuitului secundar. Metoda exactă de împământare trebuie să urmeze proiectarea echipamentului și cerințele electrice aplicabile.
De ce ar putea fi inclusă o siguranță de înaltă tensiune?
O siguranță poate oferi protecție pe partea primară pentru transformator și poate ajuta la limitarea consecințelor anumitor defecțiuni interne. Evaluarea și coordonarea acestuia ar trebui să fie adaptate transformatorului și rețelei electrice din jur.
Ce date tehnice trebuie verificate înainte de a comanda?
Informațiile importante includ tensiunea primară, tensiunea secundară, frecvența, configurația fazei, aranjamentul de împământare, clasa de precizie, sarcina, configurația înfășurării, tipul de izolație, locația de instalare, dimensiunile, aranjarea terminalelor, cerințele de protecție și cerințele de testare aplicabile.
Un transformator de tensiune poate fi personalizat pentru un anumit proiect de instalație de distribuție?
Configurațiile specifice proiectului pot include raportul de tensiune, aranjamentul înfășurării secundare, dimensiunile de montare, configurația terminalelor, construcția izolației, integrarea siguranțelor și alte cerințe tehnice definite. Proiectele personalizate trebuie controlate prin desene și specificații tehnice aprobate.
De ce ar trebui specificate împreună transformatorul și releul sau contorul?
Dispozitivul secundar creează o parte din sarcina reală a transformatorului și determină caracteristicile semnalului necesare. Coordonarea transformatorului cu contorul sau releul conectat ajută la asigurarea faptului că raportul, precizia, sarcina și condițiile de cablare sunt adecvate pentru întregul lanț de măsurare.
Cum poate o măsurare mai bună a tensiunii să întărească protecția sistemului de alimentare?
Informațiile fiabile despre tensiune sunt unul dintre fundamentele protecției și controlului electric modern. Operatorii trebuie să știe ce se întâmplă în rețeaua primară, contoarele au nevoie de semnale de măsurare stabile, iar releele de protecție au nevoie de intrări electrice de încredere atunci când iau decizii cu privire la condiții anormale.
Tehnologia transformatoarelor de instrumente creează puntea între aceste cerințe și sistemul electric de înaltă tensiune. Prin furnizarea unui semnal secundar proporțional și separare electrică, echipamentul permite dispozitivelor de măsură și protecție să funcționeze cu o tensiune gestionabilă, rămânând conectate funcțional la rețeaua primară.
Procesul de selecție ar trebui să înceapă cu cererea efectivă. Tensiunea primară, tensiunea secundară, frecvența, configurația fazei, aranjamentul de împământare, precizia, sarcina, numărul de înfășurări, izolația, mediul de instalare, protecția și dimensiunile fizice trebuie definite înainte ca produsul să fie finalizat.
Alegerea tehnologiei contează și ea. Sistemele electromagnetice rămân aplicabile pe scară largă pentru măsurarea și protecția de medie tensiune. Proiectele capacitive pot oferi soluții adecvate pentru anumite aplicații de tensiune mai mare, în timp ce tehnologiile electronice de detectare pot susține arhitecturi electrice din ce în ce mai digitale.
Condițiile de mediu și mecanice trebuie luate în considerare cu egală atenție. Echipamentele de interior pot funcționa într-un mediu de comutație controlat, în timp ce unitățile exterioare trebuie să se confrunte cu vremea, poluarea, variațiile de temperatură și expunerea la ultraviolete.
Pentru producători și echipele de proiect, documentația exactă este la fel de importantă ca și hardware-ul în sine. Desenele de dimensiuni, diagramele de înfășurare, informațiile de pe plăcuța de identificare, identificarea terminalelor, detaliile de izolație, informațiile de testare și instrucțiunile de instalare permit ca transformatorul să fie integrat corect în sistemul electric final.
În cele din urmă, un specificat corespunzătorTransformator de tensiuneeste mai mult decât o componentă de măsurare. Este o interfață între rețeaua de alimentare primară și sistemele de măsurare, protecție, monitorizare și control care mențin infrastructura electrică modernă observabilă și gestionabilă.
Aveți nevoie de o soluție de măsurare a tensiunii pentru sistemul dvs. de alimentare?
Comewillacceptă soluții de măsurare a tensiunii specifice aplicației, care acoperă configurații interioare și exterioare, aranjamente de înfășurare, sisteme de izolare, cerințe de protecție și specificații tehnice personalizate. Pentru cerințele proiectului și discuțiile tehnice,contactaţi-ne.
