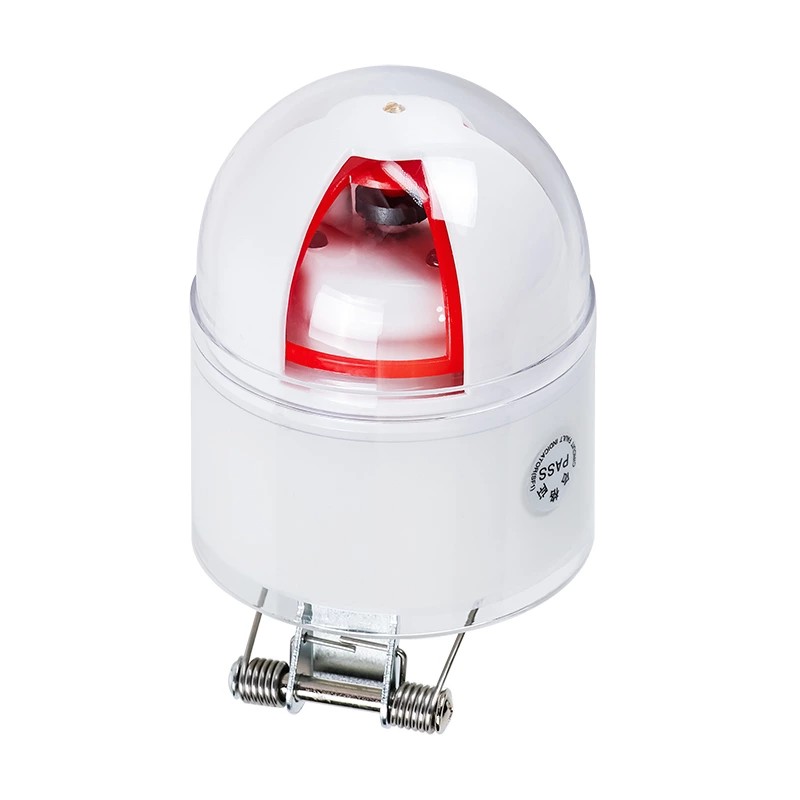

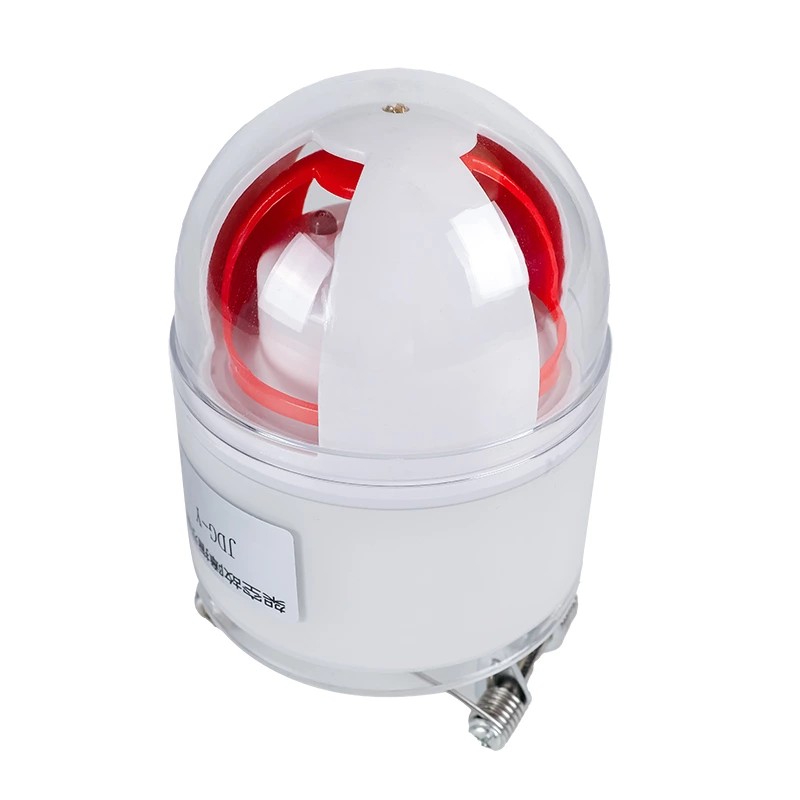

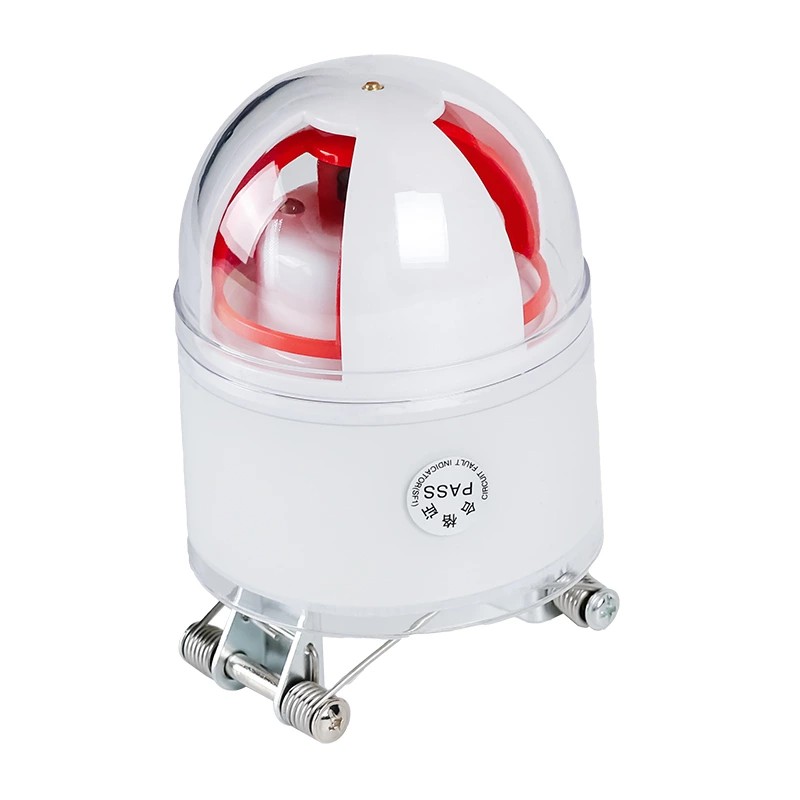

Indicator de defecțiune suspendat cu arc de compresie patru în unu JDG-F

Detalii despre produs

1. Detectarea defecțiunilor patru în unu pentru liniile de distribuție

Indicatorul de defecțiuni suspendat cu arc de compresie patru în unu de calitate JDG-F de la Comewill este un dispozitiv de detectare a defecțiunilor electromagnetice utilizat în sistemele de distribuție a energiei de medie și joasă tensiune. Ajută inginerii de teren să determine rapid secțiunea unei linii în care a apărut o defecțiune de scurtcircuit.

Principiul de funcționare

Când curentul de scurtcircuit trece prin conductorul monitorizat, dispozitivul detectează schimbarea bruscă a curentului.

Mecanismul declanșează o cartelă roșie vizibilă cu indicator de defecțiune.

Echipele de întreținere pot localiza vizual indicatoarele activate de-a lungul liniei.

Punctul de eroare este identificat între ultimul indicator activat și primul indicator neactivat.

Această metodă clară de zonare reduce semnificativ timpul de inspecție în comparație cu patrulările manuale pe linie.

Indicatorul de defecțiuni suspendat cu arc de compresie JDG-F, personalizat de Comewill, este utilizat pe scară largă în rețelele de distribuție a energiei, unde localizarea rapidă a defecțiunilor ajută la reducerea duratei de întrerupere și la îmbunătățirea eficienței întreținerii.

2. Componente structurale și module funcționale

Un indicator complet de defecțiune JDG-F cu arc de compresie, patru în unu, integrează mai multe module funcționale care lucrează împreună pentru a asigura detectarea și indicarea fiabile.

Modul de detectare a curentului și tensiunii

Acest modul detectează schimbările de curent și tensiune pe linie folosind inducția electromagnetică și detectarea câmpului electric. Aceste metode de detectare nu necesită contact direct cu conductorii sub tensiune, contribuind la îmbunătățirea siguranței instalării.

Circuit de discriminare a erorilor

Circuitul intern analizează variațiile semnalului pentru a distinge defecțiunile reale de scurtcircuit de fluctuațiile temporare sau modificările sarcinii. Componentele electronice și microcontrolerele importate îmbunătățesc stabilitatea procesării semnalului.

Sistem de acționare cu indicator mecanic

Odată ce o defecțiune este confirmată, mecanismul de acționare activează cardul cu indicator fluorescent roșu, care rămâne vizibil până la resetare. Structura mecanică este proiectată pentru fiabilitatea în aer liber și funcționarea pe termen lung.

Afișarea stării defecțiunii

Dispozitivul folosește un strat fluorescent de culoare roșu strălucitor pentru a asigura o vizibilitate clară în timpul zilei și în condiții de iluminare nocturnă. Mecanismul de afișare rezistă la decolorare chiar și după expunerea îndelungată la radiații ultraviolete.

Resetare automată întârziată

După ce condiția de defecțiune este eliminată, indicatorul de defecțiune suspendat cu arc de compresie patru în unu JDG-F se resetează automat după o întârziere prestabilită. Această funcție reduce necesitatea intervenției manuale în locații îndepărtate.

3. Designul materialului și durabilitatea structurală

Pentru a sprijini funcționarea în aer liber pe termen lung, indicatorul de defecțiune suspendat cu arc de compresie Comewill JDG-F utilizează materiale specializate și design structural.

Locuințe de calitate pentru aviație

Carcasa exterioară este produsă folosind materiale de aviație de înaltă rezistență, cu tehnologie de turnare într-un singur pas. Tratamentul suprafeței cu nanomaterial îmbunătățește rezistența la contaminarea mediului și îmbătrânire.

Componente magnetice placate cu nichel

Elementele magnetice cheie sunt placate cu nichel pentru a îmbunătăți conductivitatea magnetică și a îmbunătăți performanța de detectare electromagnetică.

Rezistență la intemperii

Structura carcasei este proiectată să reziste:

radiații UV

Ploaie și praf

Acumularea de poluare

Această construcție permite dispozitivului să mențină o performanță stabilă în medii de distribuție a energiei în aer liber.

4. Sistemul de alimentare și durata de viață

Funcționarea fiabilă de-a lungul multor ani este esențială pentru echipamentele de monitorizare a liniilor de distribuție.

Indicatorul de defecțiune suspendat cu arc de compresie patru în unu JDG-F include:

Sistem de baterii de înaltă performanță, cu o durată de viață de peste 8 ani

Design de circuit electronic de putere redusă

Control bazat pe microcontroler pentru o funcționare stabilă

Aceste caracteristici vă ajută să vă asigurați că dispozitivul continuă să funcționeze pe mai multe cicluri de inspecție fără întreținere frecventă.

5. Instalare și operare Live-Line

Indicatorul de defecțiune suspendat cu arc de compresie patru în unu JDG-F este proiectat pentru instalarea pe linie sub tensiune, ceea ce înseamnă că dispozitivul poate fi montat fără a opri linia de distribuție.

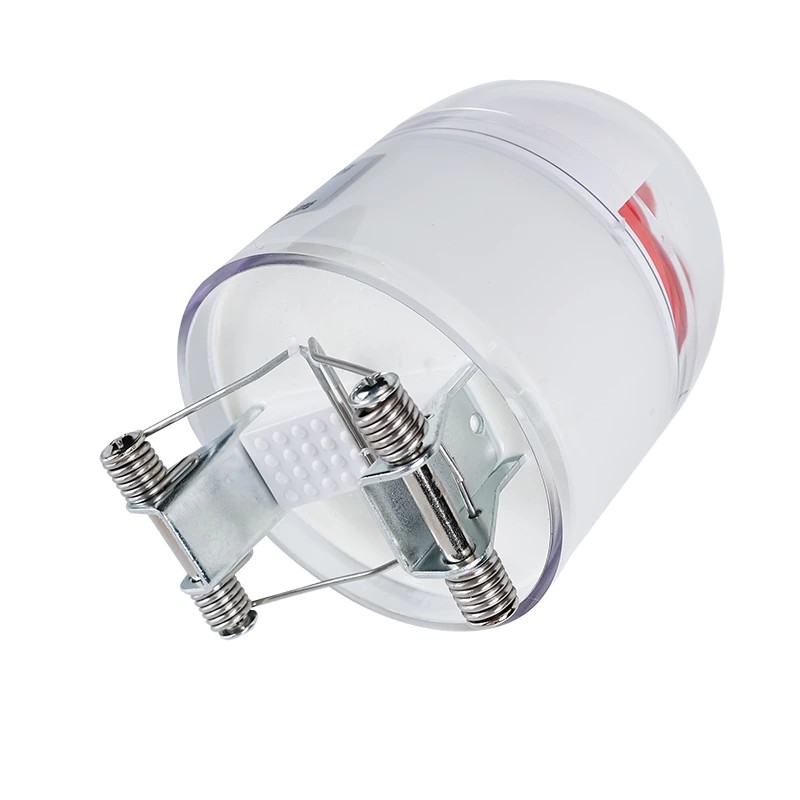

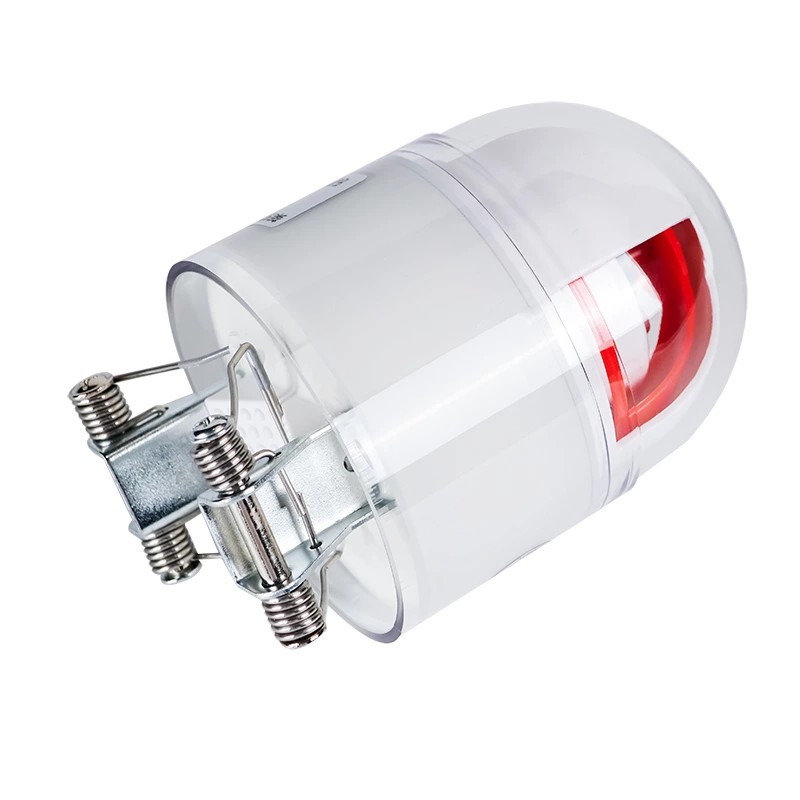

Structură suspendată cu arc de compresie

Indicatorul folosește o structură cu arc de compresie prin card-sârmă, permițându-i să se fixeze în siguranță pe conductorii de deasupra capului.

Caracteristicile cheie de instalare includ:

Instalare fără conductori tăiați

Nu este nevoie de pană de curent în timpul instalării

Stabilitate mecanică atât pe conductoarele goale, cât și pe cele izolate

Acest design ajută utilitățile să implementeze indicatori de defecțiune în rețelele de distribuție cu întreruperi operaționale minime.

6. Scenarii tipice de aplicare

Indicatorul de defecțiune suspendat cu arc de compresie Comewill JDG-F este utilizat în mai multe scenarii de distribuție a energiei:

Linii aeriene de distribuție

Instalat pe conductorii stâlpilor de utilitate pentru a detecta și afișa defecțiunile de scurtcircuit.

Sisteme de distribuție prin cablu

Utilizat pe cabluri izolate aeriene sau tranziții ale cablurilor subterane.

Monitorizarea rețelei de distribuție

Ajută echipele de întreținere să identifice rapid secțiunile de defecțiuni și să organizeze inspecții specifice.

Operațiuni de întreținere a utilităților

Sprijină o depanare mai rapidă și reduce timpul petrecut cu inspecțiile de patrulare completă.

7. Capacitatea de producție și aprovizionare

În calitate de producător și fabrică din China, Comewill oferă suport de producție și aprovizionare pentru dispozitivele de monitorizare a rețelei de distribuție.

Capacitățile includ:

OEM și configurații de produse personalizate

Capacitate stabilă de producție pentru proiecte de inginerie

Controlul calității în timpul producției și asamblarii

Indicatorul de defecțiuni suspendat cu arc de comprimare Comewill JDG-F este disponibil pentru utilități globale, antreprenori de inginerie și distribuitori de echipamente electrice care caută un furnizor din China de dispozitive de detectare a defecțiunilor fabricate în China.

PRINCIPIUL OPERAȚIONAL

Principiul de detectare a scurtcircuitului:

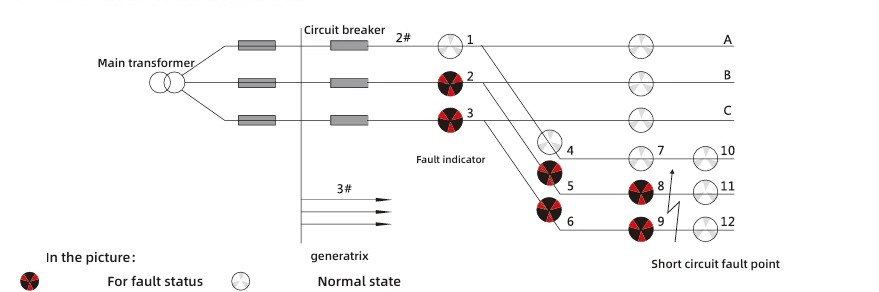

Pe baza caracteristicilor defectelor de scurtcircuit, criteriul de acțiune este schimbarea bruscă a curentului însoțită de întreruperea de curent a dispozitivului de protecție. Logica de interpretare a diagramei de indicare a defecțiunii este următoarea: dacă indicatorii 2, 5 și 8 ai fazei A și indicatorii 3, 6 și 9 ai fazei C a liniei 2 devin roșii, în timp ce indicatorii 11 și 12 rămân albi, atunci se poate determina că a apărut o defecțiune de scurtcircuit la acel punct al liniei de ieșire.

PARAMETRI TEHNIC
