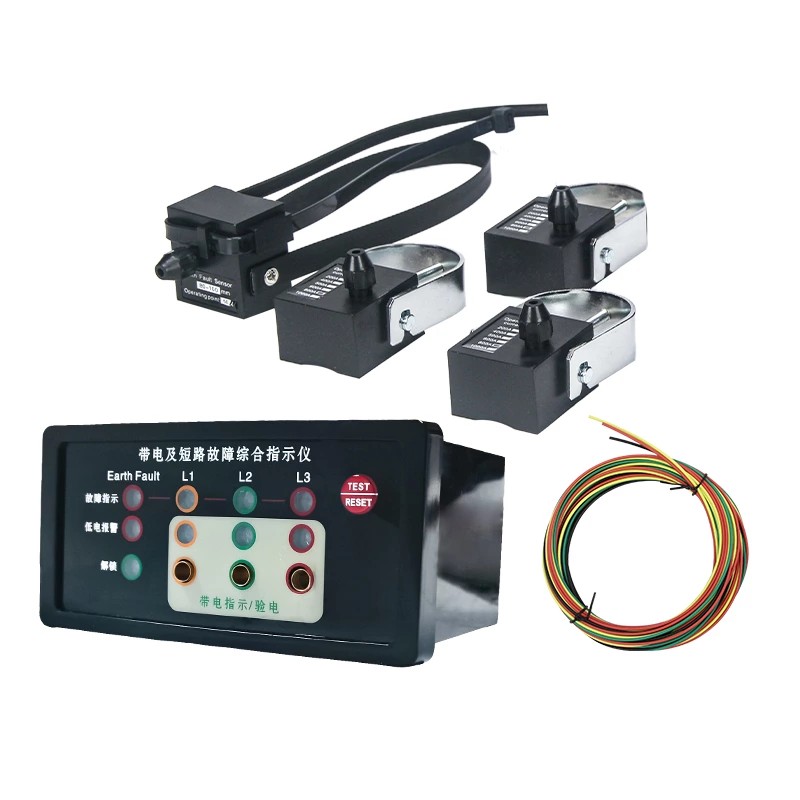

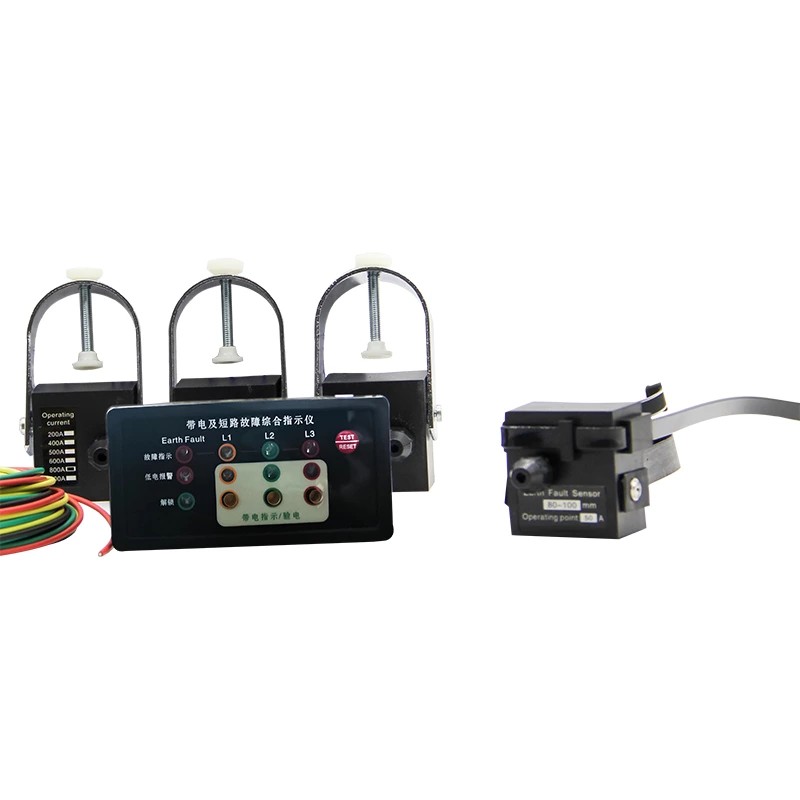

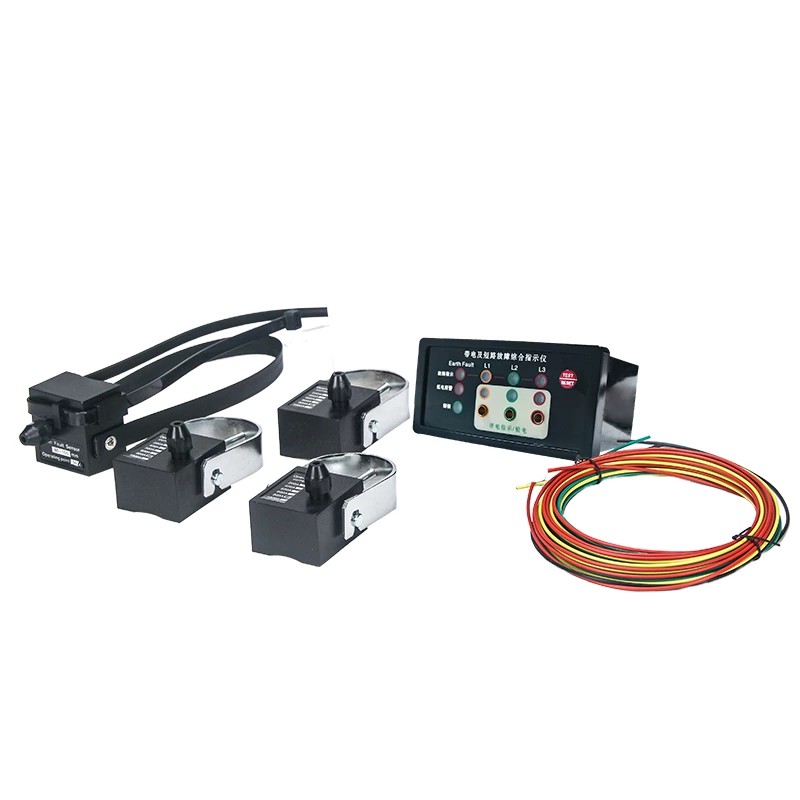

Indicatorul de eroare de linie EKL-4DXN cu stare live este un dispozitiv de monitorizare online dezvoltat de Comewill special pentru instalațiile de distribuție de înaltă tensiune și rețelele de distribuție sub 20kV. Acest dispozitiv integrează funcții de detectare a defecțiunilor, indicare live și verificare a fazei. Utilizând un design modular și o tehnologie de comunicație prin fibră optică, poate funcționa stabil în medii electromagnetice complexe, oferind suport de încredere pentru inspecțiile zilnice și diagnosticarea defecțiunilor în sistemele de alimentare.
Alarma de eroare de scurtcircuit
Când apare un scurtcircuit în linie, senzorul de scurtcircuit încorporat în indicatorul de defecțiune de linie EKL-4DXN cu stare live captează imediat curentul de defecțiune și transmite semnalul de alarmă către computerul gazdă prin cablu de fibră optică. Comunicarea prin fibră optică are capacități puternice anti-interferențe, evitând influența zgomotului electromagnetic din interiorul aparatului de comutare asupra transmisiei semnalului. La primirea semnalului, computerul gazdă declanșează indicatorul luminos de scurtcircuit corespunzător, ajutând personalul de la fața locului să localizeze rapid circuitul defect.
Alarma de eroare la pământ
Senzorul de împământare monitorizează continuu curentul de secvență zero al liniei. Când curentul de eroare la pământ atinge sau depășește pragul de alarmă prestabilit, senzorul trimite un semnal către unitatea principală prin fibră optică, iar unitatea principală activează imediat alarma de eroare la pământ. Această funcție ajută la detectarea precoce a defecțiunilor la pământ, previne degradarea în continuare a izolației echipamentului și reduce riscul de șoc electric.

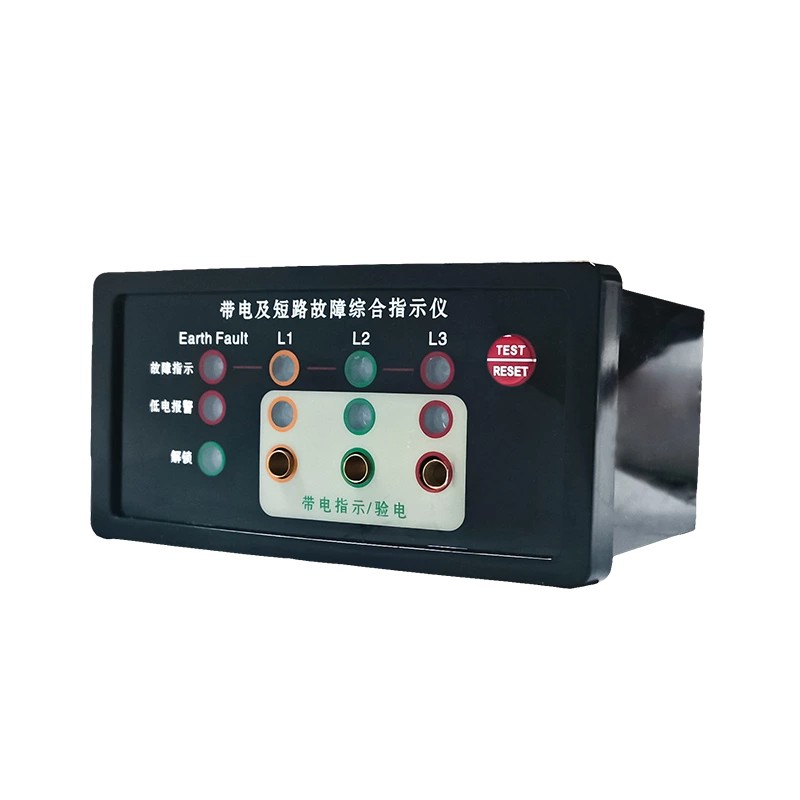

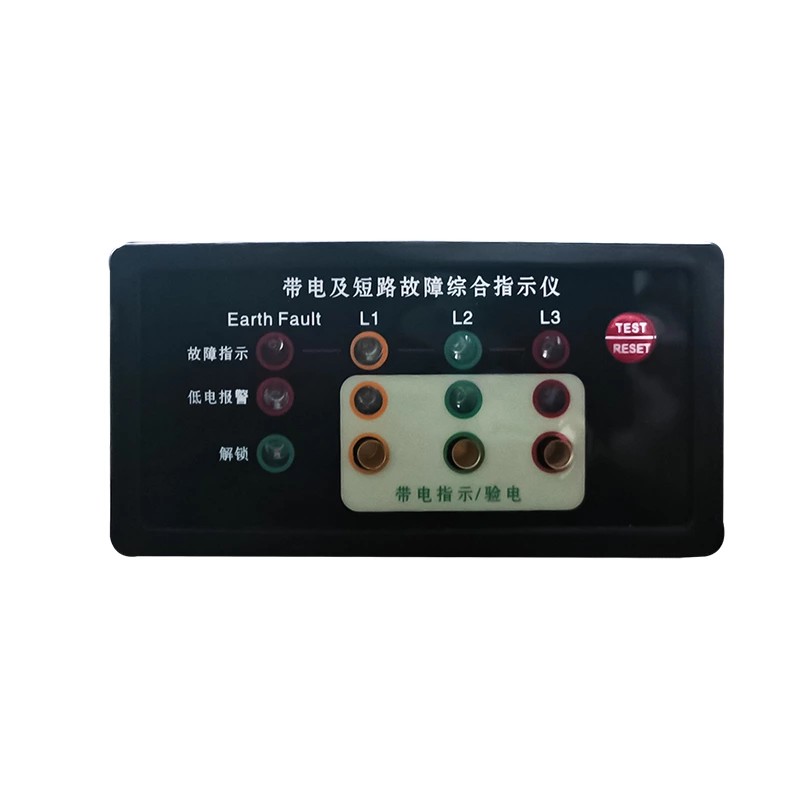

Indicator de stare activă de înaltă tensiune: Indicatorul de defecțiune a liniei de calitate EKL-4DXN cu stare activă monitorizează continuu starea sub tensiune a liniilor de înaltă tensiune. Panoul unității principale este echipat cu indicatoare LED de înaltă luminozitate, corespunzătoare fazelor L1, L2 și, respectiv, L3. Frecvența de clipire a indicatoarelor reflectă aproximativ nivelul de tensiune. LED-urile sunt alimentate direct din câmpul electric de înaltă tensiune, fără a consuma bateria încorporată a unității principale. Acest design asigură continuitatea indicației stării active și prelungește durata de viață generală a bateriei.
Verificare de fază de înaltă tensiune: panoul unității principale are o interfață dedicată de verificare a fazei. Personalul de întreținere poate folosi această interfață pentru a testa și confirma acuratețea semnalului de intrare sub tensiune de înaltă tensiune și indicarea defecțiunii. Utilizarea acestei funcții pentru a verifica faza înainte de a efectua conexiunea la linie sau lucrările de întreținere ajută la evitarea defecțiunilor echipamentelor cauzate de erori de fază.
Pentru a se adapta la diferite ritmuri de lucru la diferite locații, EKL-4DXN oferă trei moduri de resetare:
Resetare automată: După ce eroarea este eliminată, dispozitivul se poate reseta automat la o oră prestabilită. Intervalele opționale de resetare includ 8 secunde, 12 ore, 24 de ore și 48 de ore (prestabilit din fabrică este de 12 ore). Acest mod este potrivit pentru locații nesupravegheate sau la distanță, reducând frecvența resetărilor la fața locului de către personalul de întreținere.
Resetare manuală: După ce defecțiunea este rezolvată, personalul de la fața locului poate apăsa direct butonul „Resetare/Test” de pe indicatorul de eroare de linie EKL-4DXN cu panoul de stare live pentru a șterge imediat starea alarmei, asigurându-se că indicația dispozitivului este în concordanță cu starea curentă a liniei.
Resetare de la distanță: dispozitivul acceptă trimiterea de semnale de alarmă către centrul de control și poate primi, de asemenea, comenzi de resetare de la distanță de la centrul de control. Pentru rețelele mari de distribuție cu numeroase dispozitive la distanță, această funcție ajută dispecerii să gestioneze de la distanță starea dispozitivului, reducând vizitele inutile la fața locului.
Funcția de testare automată: Pentru a se asigura că echipamentul este în stare normală de funcționare, utilizatorul poate apăsa butonul „Reset/Test” de pe panoul unității principale. În acest moment, luminile indicatoare L1, L2, L3 și L4 vor clipi de nouă ori și apoi se vor reseta automat. De asemenea, testul poate fi terminat manual prin apăsarea din nou a butonului. Acest proces simplu de autotestare ajută personalul să confirme rapid că funcțiile indicatorului sunt normale înainte de operare, eliminând necesitatea de a transporta instrumente de testare suplimentare.
Alarmă de joasă tensiune:
Indicatorul de eroare de linie EKL-4DXN cu stare activă este alimentat de o baterie cu litiu încorporată. Când tensiunea bateriei este mai mică decât intervalul normal de funcționare, dispozitivul va declanșa o alarmă de joasă tensiune, solicitând utilizatorului să înlocuiască bateria la timp. Această funcție ajută la prevenirea ca dispozitivul să nu afișeze cu acuratețe informațiile de defecțiune din cauza epuizării bateriei, menținând astfel fiabilitatea continuă a echipamentului.
În calitate de producător profesionist, Comewill permite utilizatorilor să ajusteze mai mulți parametri de alarmă în funcție de condițiile reale de funcționare. Fie că este vorba despre pragul curentului de scurtcircuit, pragul curentului de masă sau timpul de resetare automată, toate pot fi setate la fața locului, permițând echipamentului să se adapteze la diferite condiții de linie și cerințe de operare.
| Alarma de scurtcircuit | 50~1000A (reglabil din fabrică) Eroare ± 5%, ieșire din fabrică: 600A |
| Timp de răspuns la supracurent la scurtcircuit | 0,03-5S (reglabil din fabrică), din fabrică: 0,25 |
| Alarma de împământare | 10-100A (reglabil din fabrică) Eroare ± 10%, ieșire din fabrică: 20A |
| Timp de răspuns la supracurent la pământ | 0,03S ~ 55 (reglabil din fabrică), din fabrică: 0,25 |
| Alarma de supratemperatura | 20 ~ 80 ℃ (reglabil din fabrică) Eroare ± 1 ℃, din fabrică: 80 ℃ |
| Capacitate de contact uscat pentru declanșarea temperaturii excesive | 230V/AC-0.1A,30V/DC-1A |
| Releu de la distanță de scurtcircuit pentru împământare | 230V/AC-0.1A,30V/DC-1A |
| Alarma de supratemperatura | Ieșiri releu 3 cicluri (2 secunde fiecare) Setat la 750mS, resetat la 1250mS) |
| Timp de resetare automată | 75~45h (reglabil din fabrică), timp din fabrică: 8h |
| Curent de așteptare | ≤5μA |
| Nivel de tensiune | Sub 20KV |
| Capacitate de a rezista la curent | 31,5KA/4S |
| Consumul de energie static | ≤10μw |
| Număr de acțiuni | ≥4000 de ori |
| Capacitatea bateriei | 3.6 Baterie litiu 2Ah |
| Nivel de protecție memento | Gazdă IP40, senzor Ip65 |
| mediu de lucru | -25℃~+75℃ |
| ≤95%RH (fără condensare) | |
| ≤1000 de metri |
