Comewill, un producător și furnizor de încredere de dispozitive electrice de măsurare și protecție din China, oferă0,72-40,5 kV Transformator de curent de interior (TC)pentru aplicații industriale, comerciale și utilitare.
0,72-40,5kV Transformator de curent de interiorfuncționează pe baza inducției electromagnetice, transformând curenții primari mari în curenți secundari mai mici, măsurabili, pentru a permite măsurarea și protecția precisă.
1. Inducție electromagnetică: curentul alternativ prin conductorul primar generează un câmp magnetic în miezul de fier, inducând un curent proporțional în înfășurarea secundară (de exemplu, raport 1000:1).
2. Izolarea semnalului: curentul secundar (de obicei 5A sau 1A) este izolat de circuitul primar de înaltă tensiune, asigurând siguranța personalului și a echipamentelor.
3. Controlul preciziei: Materialele cu conductivitate magnetică ridicată, cum ar fi foile de oțel siliconat sau aliajele nanocristaline, reduc la minimum pierderile de histerezis, obținând o precizie de până la 0,2 nivel (eroare ±0,2%), în conformitate cu standardele IEC 60044-1.

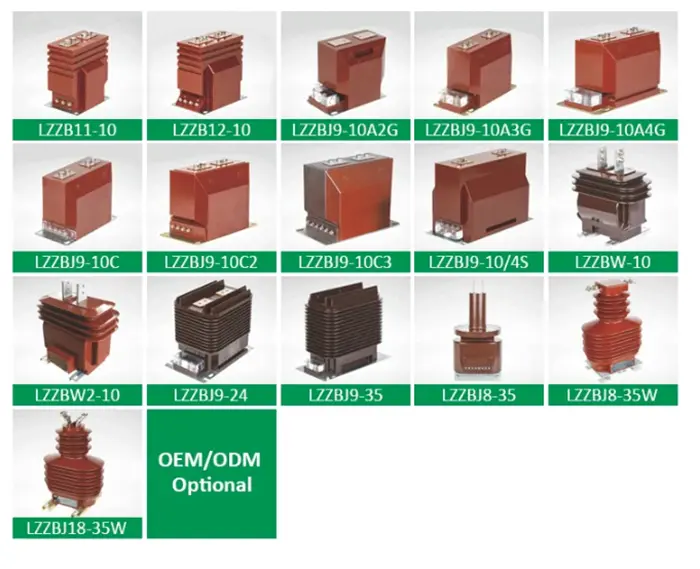

1. CT electromagnetic
Caracteristici: Miez de fier cu înfășurare, rentabil, foarte stabil.
Aplicații: sisteme de distribuție sub 10 kV, de exemplu, contorizarea energiei electrice industriale sau comerciale.
Parametri Exemplu: Raport de curent nominal 200/5A, impedanță de sarcină 2,5 Ω (GB/T 20840.2-2014).
2. CT electronic
Caracteristici: Folosește elemente Hall sau senzori cu fibră optică, bandă largă de frecvență (0,1Hz–1MHz), rezistență EMI puternică.
Aplicații: generare de energie nouă, sisteme de tracțiune feroviară de mare viteză.
3. Bobina Rogowski
Caracteristici: Design fără miez, liniaritate ridicată, potrivit pentru măsurarea curentului tranzitoriu.
Parametri Exemplu: Semnal de ieșire 0,333V/kA, eroare liniară <±0,1% (IEEE C57.13-2016).
Contorizarea energiei electrice
Contoare industriale sau comerciale de înaltă precizie, care necesită de obicei o precizie de 0,5 S (±0,5%), conform DL/T 725-2013.
Protecție releu
Protectie la supracurent sau diferential; CT-urile trebuie să îndeplinească limite specifice de eroare (de exemplu, 5P20, eroare ≤5% la curent nominal de 20×).
Monitorizare industrială
Aplicațiile de înaltă frecvență sau de mare viteză (de exemplu, fabrici de oțel, cuptoare cu inducție) necesită TC electronice cu răspuns în frecvență > 10 kHz.
Curent nominal: alegeți 1,2–1,5× curentul de sarcină pentru o protecție optimă.
Nivel de precizie: Utilizați 0,2 pentru CT de măsurare; 5P/10P pentru TC-uri de protecție.
Evitați circuitul deschis pe secundar: poate genera tensiune kV periculoasă.
Verificarea izolației: Verificați în mod regulat dacă rezistența de izolație a0,72-40,5kV Transformator de curent de interioreste ≥1MΩ.
Potrivirea scenariului: selectați tipul CT (electromagnetic, electronic, Rogowski) în funcție de necesitățile aplicației, precizie, cost și fiabilitate.
