În calitate de producător profesionist din China, Comewill ar dori să vă ofere transformator de tensiune JSZV12-10R de înaltă calitate. Dincolo de adaptabilitatea sa structurală, transformatorul excelează în siguranță în funcționare și continuitate. O caracteristică remarcabilă este designul său de siguranță interschimbabil la cald - înfășurările primare ale fazelor A, B și C sunt integrate cu siguranțe de protecție la scurtcircuit care pot fi înlocuite prin intermediul terminalului secundar fără a întrerupe funcționarea sistemului.
JSZV12-10R este proiectat pentru a se adapta la condiții variate de pe teren. Suportă o configurație standard de cablare trifazată de tip „V” și poate fi dezasamblat convenabil în două unități monofazate independente, oferind flexibilitate pentru instalare și proiectarea sistemului.

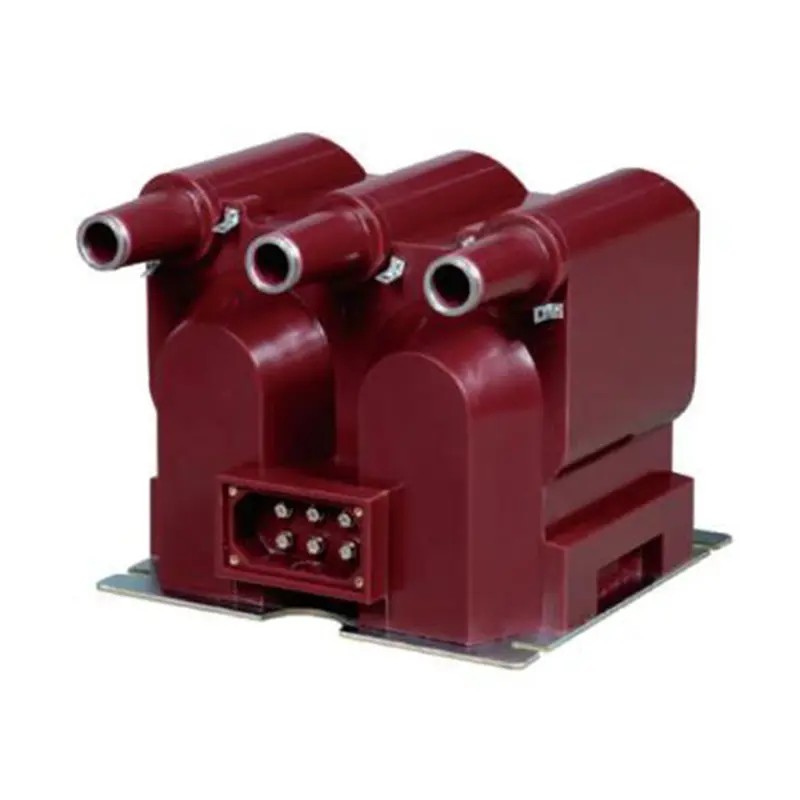

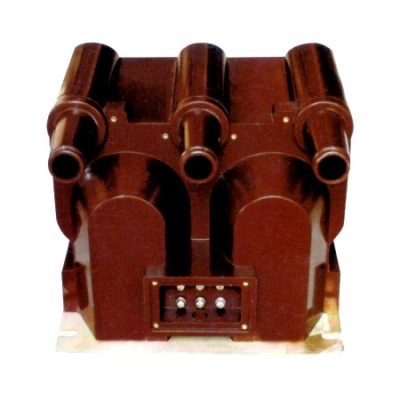

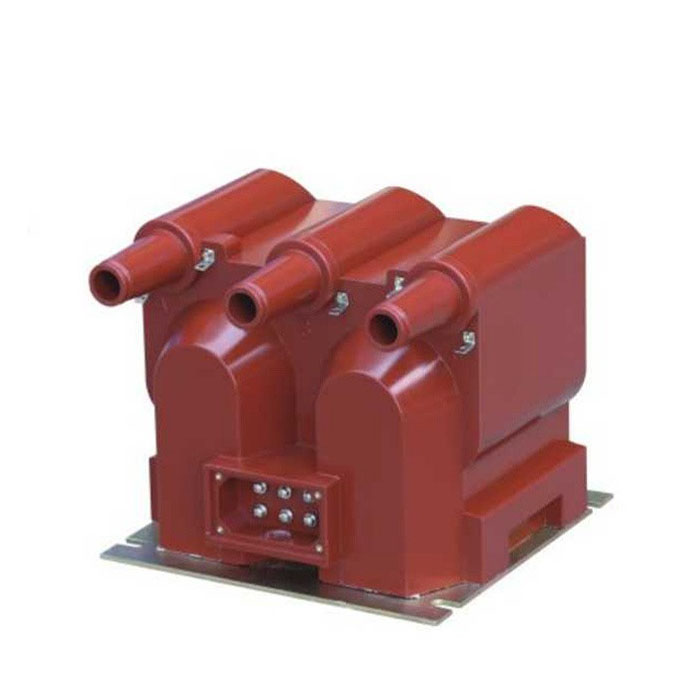

Transformatorul de tensiune JSZV12-10R este construit special pentru a satisface cerințele riguroase ale sistemelor de alimentare de interior de 10 kV, combinând precizia măsurării cu fiabilitatea operațională.

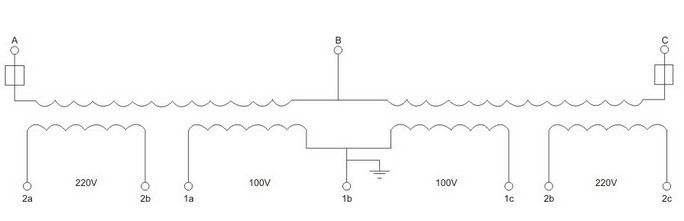

1. Funcționalitate de ieșire dublă-secundară:
Ieșire 100V: Proiectat pentru măsurarea tensiunii de înaltă precizie și măsurarea energiei.
Ieșire 220V: Servește ca sursă de alimentare auxiliară fiabilă pentru mecanismele de control, reducând nevoia de componente suplimentare de alimentare.
2. Izolație superioară și durabilitate:
Complet etanșat cu rășină epoxidică de înaltă calitate, oferind rezistență remarcabilă la umiditate, rezistență la izolație și protecție împotriva îmbătrânirii - ideal pentru medii interioare complexe sau cu umiditate ridicată.
Construit cu miezuri din tablă de oțel silicon laminate la rece de înaltă calitate pentru a asigura pierderi reduse și performanță stabilă.
3. Protecție cuprinzătoare de siguranță:
Siguranțele încorporate pe toate înfășurările primare asigură o protecție robustă la scurtcircuit.
Înlocuirea siguranței este simplă și nu necesită oprirea sistemului, asigurând un timp maxim de funcționare.

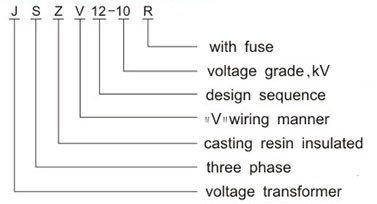

| Cod | Sens | Descriere |
| J | Transformator de tensiune | Identifică categoria de echipamente pentru recunoaștere imediată. |
| S | Trifazat | Proiectat pentru sistemele de alimentare trifazate, pentru a satisface nevoile de măsurare și protecție cu mai multe circuite. |
| Z | Izolație turnată cu rășină epoxidică | Indică un proces de izolare complet turnat pentru rezistență sporită la umiditate și durabilitate. |
| V | Cablaj de tip V | Indică configurația cablajului, oferind flexibilitate de instalare. |
| 12-10 | Design și tensiune nominală | 12 este seria de design; 10 reprezintă tensiunea nominală (10kV), care corespunde exact cerințelor sistemului. |
| R | Cu Fuse | Semnifică protecție integrată la scurtcircuit pentru o siguranță sporită în funcționare. |
Pentru a asigura stabilitatea și fiabilitatea pe termen lung, transformatorul de tensiune JSZV12-10R este proiectat să funcționeze în cadrul următorilor parametri de mediu. Fiind o fabrică profesionistă cu expertiză profundă în producție, Comewill poate oferi și adaptări personalizate pentru condiții non-standard.
Interval de temperatură: -5°C până la +40°C
Altitudine: ≤ 1000m (soluții personalizate disponibile pentru instalații la altitudine mare)
Umiditate relativă: ≤ 80%
Mediul înconjurător: fără gaze corozive, vapori sau praf conductiv (de exemplu, carbon sau pulbere metalică)
Vibrații și impact: Locul de instalare trebuie să fie lipsit de vibrații puternice sau șocuri mecanice.
forma1:date tehnice aletransformatorului de tensiune pentru măsurare
| Tip | Raportul tensiunii nominale (V) | Clasa de precizie și ieșire nominală (VA) | Ieșire maximă (VA) | nivelul nominal de izolare (kV) | |
|
|
|||||
| clasa 0.2 | clasa 0.5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
42/12/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 42/12/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
| Tip | Raportul tensiunii nominale (V) | Clasa de precizie și ieșire nominală (VA) | Ieșire maximă (VA) | nivelul nominal de izolare (kV) | |
|
|
|||||
| clasa 0.2 | clasa 0.5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
42/12/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 42/12/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
forma 2:dala tehnică a transformatorului de tensiune pentru puterea de funcționare a întreruptorului
| Tip | Tensiunea nominală (V) | Clasa de precizie și ieșire nominală (VA) | Putere de ieșire maximă de scurtă durată (VA) | nivelul nominal de izolare (kV) |
| JSZV12-10R | 10/0,1/0,22 | 0,2 30 | 600 | 42/12/75 |
| JSZV12-10R | 10/0,1/0,1 | 0,2 20 | 2×400 | 42/12/75 |
| JSZV12-6R | 6/0,1/0,1 | 7.2/32/60 | ||
| JSZV12-3R | 3/0,1/0,1 | 0,2 20 | 3.6/25/40 | |
| JSZV12-10R | 10/0,1 | 0,2 20 | 500 | 42/12/75 |
| JSZV12-6R | 6/0.1 | 7.2/32/60 |
Note: Pentru sursa de alimentare de funcționare a întreruptorului, tensiunea de rezistență nu trebuie să depășească 15%
