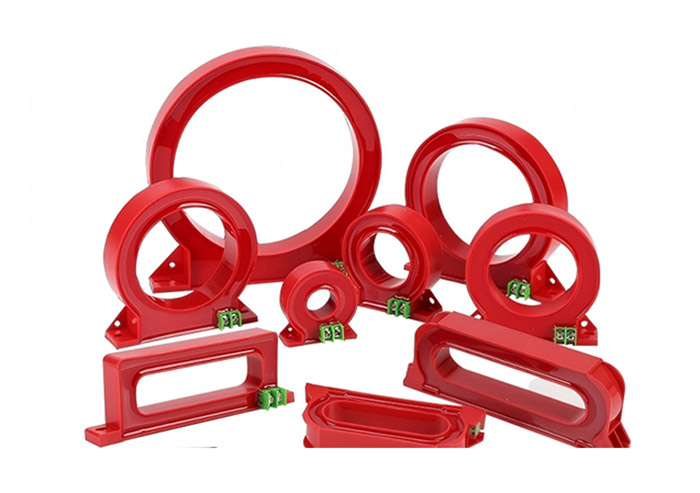

Ca producător profesionist de transformatoare de curent în China,Comewillar dori să vă ofere personalizateTransformator de curent cu secvență zero, care este un transformator de curent de tip trecere cu o singură tură, conceput pentru a detecta curentul de secvență zero în sistemele de alimentare. Monitorizează suma vectorială a curenților trifazici și identifică scurgerile sau defecțiunile la pământ în rețelele de distribuție.
Când apare un curent anormal din cauza deteriorării izolației sau a defecțiunilor de împământare, transformatorul trimite un semnal către echipamentele de protecție, cum ar fi dispozitivele de protecție cu relee sau controlerele de protecție împotriva scurgerilor. Acest proces permite sistemului să emită alarme sau să deconecteze circuitul defect.
Transformatorul de curent cu secvență zero este instalat în mod obișnuit în jurul cablurilor de alimentare sau al barelor, ceea ce îl face potrivit pentru monitorizarea sistemelor electrice de medie și joasă tensiune.
1. Structura de bază a inelului
Transformatorul folosește un miez circular de fier cu înfășurări secundare care detectează dezechilibrul curentului.
2. Încapsulare cu rășină epoxidică sau cauciuc siliconic
Miezul de fier și înfășurarea sunt sigilate într-o carcasă de protecție, oferind rezistență la umiditate și protecție împotriva fulgerului de poluare.
3. Două tipuri de instalare
Produsele sunt disponibile în tip integral (preinstalat în timpul pozării cablurilor) și tip deschis (instalat în jurul cablurilor existente).
4. Tehnologia bobinelor Rogowski
Unele modele adoptă tehnologia de detectare a bobinei Rogowski pentru a converti semnalele de curent în ieșiri de tensiune măsurabile.
1. Domeniu de tensiune aplicabil: 0,4 kV până la 66 kV.
2. Frecvența rețelei: Frecvența standard de operare este de 50 Hz
3. Temperatura de funcționare: -10°C până la +40°C.
4. Capatul cu acelasi nume: odata patruns din partea "L1", al doilea este "K1";
Instalarea corectă asigură funcționarea corectă a unuiTransformator de curent cu secvență zero.
Instalare de tip integral
Pentru transformatoarele integrate, cablul trebuie să treacă prin transformator înainte ca acesta să fie instalat.
Deschideți Instalare de tip
Modelele deschise pot fi montate pe cablurile existente prin separarea corpului transformatorului și reasamblarea acestuia în jurul conductorului.
Aranjament de împământare
În unele sisteme de împământare, cablurile trebuie să treacă prin transformator înainte de a se conecta la punctul de împământare pentru a asigura detectarea corectă a curentului de scurgere.
Alinierea mecanică
La reasamblarea transformatoarelor împărțite, ambele jumătăți trebuie să se alinieze corect pentru a evita abaterile de măsurare.
