Întrerupătoare de circuit în vid (VCB)au devenit standardul de aur pentru protecția la tensiune medie, oferind stingerea rapidă a arcului, zero emisii de gaze cu efect de seră și întreținere minimă. Acest ghid cuprinzător răspunde întrebărilor critice: Cum funcționează VCB-urile? Care sunt componentele lor de bază? Cum se compară cu contactoarele cu vid? Și de ce sunt tehnologia preferată pentru utilități, industrie și surse regenerabile? Cu informații de la producătorul de topComewill, acest articol oferă inginerilor și cumpărătorilor cunoștințele necesare pentru a selecta VCB-ul potrivit pentru aplicația lor.
Eficacitatea unui întrerupător de circuit în vid constă în utilizarea unui vid înalt - unul dintre cei mai buni izolatori electrici cunoscuți - pentru a stinge arcurile. Când contactele unui VCB se separă, arcul care se formează este stins rapid deoarece aproape nu există molecule de gaz care să susțină plasma. Acest lucru are ca rezultat un timp de întrerupere de mai puțin de jumătate de ciclu al formei de undă AC, minimizând energia de defect și protejând echipamentele din aval. În plus, VCB-urile sunt superioare din punct de vedere ecologic față de ruptoarele SF₆, deoarece nu emit gaze cu efect de seră, ceea ce le face o tehnologie cheie pentru rețelele electrice durabile.
Funcționarea aVCBpoate fi împărțit într-o serie de pași rapidi și precisi:
Întregul proces are loc în microsecunde, făcând VCB-urile excepțional de rapide și fiabile atât pentru comutarea curentului de sarcină, cât și de defect.
Un VCB de înaltă calitate este un ansamblu de mai multe componente critice:
În timp ce ambele folosesc întrerupătoare de vid, VCB-urile și contactoarele de vid servesc unor scopuri distincte. Tabelul de mai jos clarifică diferențele cheie.
| Caracteristică | Întrerupător în vid (VCB) | Contactor de vid |
|---|---|---|
| Rolul primar | Protecție împotriva curenților de defect (scurtcircuite) și comutărilor rare. | Comutare operațională frecventă a sarcinilor precum motoare și încălzitoare. |
| Gama de tensiune | 3 kV până la 36 kV (până la 40,5 kV pentru modelele specializate). | Până la 15 kV, de obicei 200 A până la 630 A. |
| Sarcini tipice | Transformatoare, generatoare, condensatoare, motoare mari, alimentatoare de distribuție. | Motoare, iluminat, circuite de încălzire și echipamente comutate frecvent. |
| Frecvența de comutare | Rare (protecție și izolare). | Foarte frecvente (mii de operații). |
| Evaluare de scurtcircuit | Ridicat (20 kA până la 50 kA tipic). | Inferioară (până la 10 kA). |
Întreruptoarele cu vid oferă un set convingător de beneficii care le fac alegerea preferată pentru aplicațiile de medie tensiune:
VCB-urile sunt disponibile în mai multe configurații pentru a se potrivi diferitelor medii și nevoi operaționale.

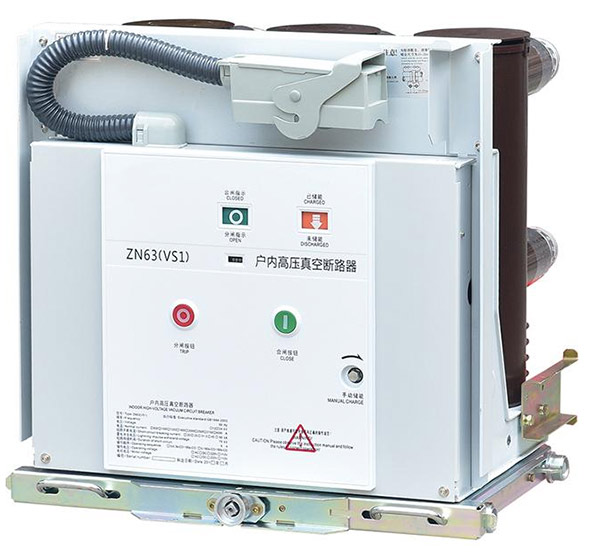

Unități compacte concepute pentru instalarea în panouri de comutație din fabrici, clădiri comerciale și substații interioare. Exemplele includ tipurile VS1-12 fixe și retractabile utilizate pe scară largă.
Modele rezistente la intemperii construite pentru substații și rețele de transport, capabile să reziste ploii, vântului și temperaturilor extreme.
VCB-urile sunt esențiale într-un spectru larg de industrii și infrastructură:
A1: Diferența principală este mediul de stingere a arcului - VCB-urile folosesc un vid, în timp ce ruptoarele SF₆ folosesc gaz presurizat. VCB-urile sunt mai ecologice (fără emisii de gaze cu efect de seră), au o recuperare dielectrică mai rapidă și necesită mai puțină întreținere pentru aplicațiile de medie tensiune.
A2: Întrerupătorul de vid este sigilat pe viață, durând de obicei 10-20 de ani în condiții normale. Durata de viață mecanică a mecanismului de acționare depășește adesea 30.000 de operații.
A3: Da, dar VCB-urile specializate de comutare a condensatorului cu comutare controlată sunt recomandate pentru a minimiza pre-declanșările, curenții de aprindere și reîncărcările, asigurând longevitatea contactului și stabilitatea sistemului.
A4: Întreținerea de rutină se concentrează pe mecanismul de operare, conexiunile electrice și circuitele de control, nu pe întrerupătorul cu vid în sine. Sarcinile tipice includ inspecția vizuală, măsurarea rezistenței de contact și testele de funcționare mecanică la fiecare 3-5 ani.
A5: Absolut. VCB-urile pentru exterior sunt proiectate special cu carcase rezistente la intemperii, izolatori de calitate superioară și tratamente anticorozive pentru a rezista la condițiile dure de mediu.
Întreruptoarele cu vid sunt câștigătorul clar pentru distribuția modernă a energiei de medie tensiune, combinând performanța superioară, responsabilitatea față de mediu și fiabilitatea pe termen lung. Pe măsură ce industria continuă să elimine treptat SF₆, cererea pentru VCB-uri de înaltă calitate va crește. Selectarea unui producător de încredere este esențială pentru a vă asigura că echipamentul dumneavoastră oferă performanță și siguranță consistente.
Comewill, o fabrică și furnizor lider din China, oferă o gamă completă de VCB pentru interior, exterior și specializate. Produsele noastre sunt proiectate cu precizie, testate riguros și disponibile atât pentru comenzile de stoc, cât și pentru proiectele angro personalizate. Alegând Comewill, beneficiați de prețuri directe din fabrică, expertiză tehnică și asistență rapidă pentru clienți.
Colaborați cu Comewill pentru o protecție fiabilă a energiei
Indiferent dacă aveți nevoie de VCB de interior standard, de unități exterioare robuste sau de design specializat,Comewillare solutia. Echipa noastră este pregătită să vă asiste cu specificațiile tehnice, prețurile și livrarea.
📧Contactaţi-neastăzi pentru a discuta cerințele dvs. sau pentru a solicita o ofertă. Așteptăm cu nerăbdare să vă susținem următorul proiect.
