Transformatoare de instrumente combinate cu ridicata de la un furnizor de încredere din China

Comewill, un producător și furnizor de echipamente electrice de încredere din China, oferă calitate înaltăTransformatoare de instrumente combinatecare integrează funcțiile transformatorului de curent și transformatorului de tensiune într-o singură unitate. Disponibil în stoc, en-gros și personalizat, aceste transformatoare oferă soluții compacte, sigure și rentabile pentru măsurarea și protecția energiei electrice în sistemele de distribuție. Ele sunt utilizate pe scară largă în aplicații industriale, miniere și de rețea electrică rurală.

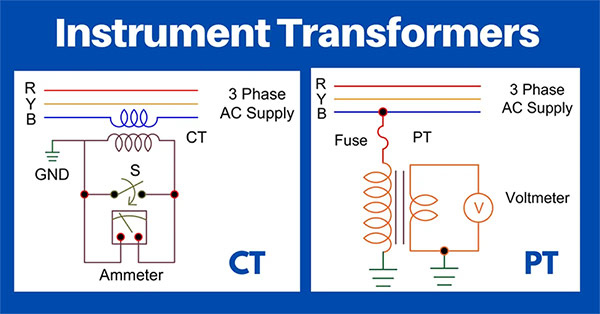

Ce este un transformator de instrumente combinat?

Transformatoarele de instrumente combinate sunt un fel de dispozitiv electric care combină funcțiile transformatorului de curent și tensiune într-o singură carcasă. Unitatea de curent este conectată în serie la linia de înaltă tensiune, în timp ce unitatea de tensiune este conectată în paralel la linia de înaltă tensiune. Ambele unități au un miez și o izolație comune, permițând achiziția simultană a semnalelor de tensiune și curent, izolând în același timp circuitele primare de înaltă tensiune de dispozitivele secundare de măsurare. Acest design asigură siguranța operatorului și a echipamentului, reducând în același timp complexitatea instalării.

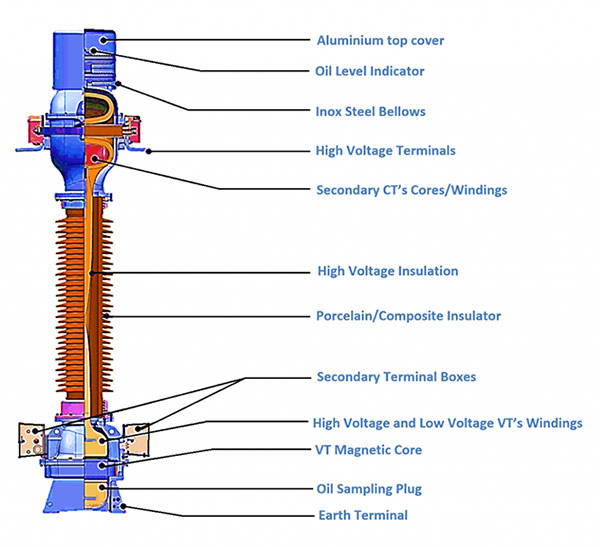

Combined Instrument Transformers Details

Principiul de lucru

Măsurarea tensiunii

Secțiunea de tensiune induce o tensiune joasă proporțională în înfășurarea secundară atunci când tensiunea înaltă trece prin circuitul primar. Această ieșire de joasă tensiune (de obicei 100 V) este apoi utilizată de voltmetre, contoare de energie sau relee de protecție.

Măsurarea curentului

Secțiunea de curent convertește curenții primari mari în curenți secundari mici, măsurabili (de obicei 5A sau 1A). Aceste ieșiri sunt furnizate contoarelor cu transformator de curent sau dispozitivelor de protecție cu relee, menținând monitorizarea și măsurarea precise.

Izolare și siguranță

În interiorul unui transformator combinat, unitățile de curent și tensiune sunt încapsulate într-o carcasă de izolație comună, adesea umplută cu ulei sau turnată cu epoxi. Partea secundară trebuie să fie împământată, iar circuitele trebuie să evite condițiile de întrerupere sau scurtcircuit pentru a asigura siguranța.

Combined Instrument Transformers

Aplicații

Fabrica ComewillTransformatoare de instrumente combinatesunt potrivite pentru:

Cutii de contorizare de înaltă tensiune

Transformatoare montate pe coloană

Dulapuri de distributie

Ele sunt deosebit de utile în scenariile de măsurare trifazată, cum ar fi configurațiile V/V (două transformatoare de tensiune) sau Y/Y (trei transformatoare de tensiune) pentru sarcini echilibrate sau dezechilibrate.

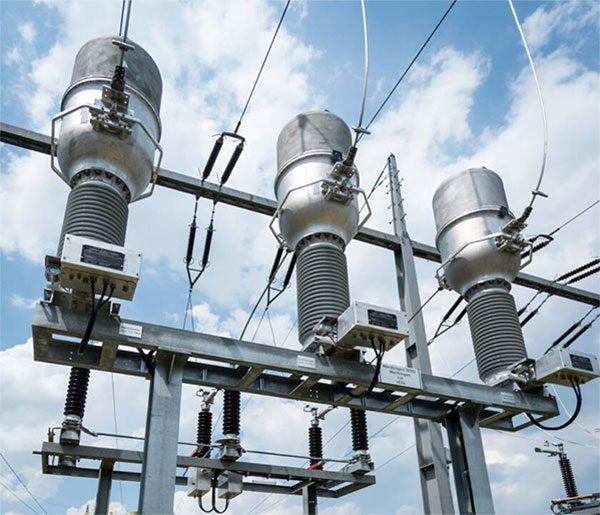

Combined Instrument Transformers Application

Avantajele produsului

1. Design compact și instalare ușoară – Integrarea transformatoarelor de curent și de tensiune într-o singură unitate reduce amprenta și simplifică configurarea.

2. Eficiență a costurilor – Achiziționarea unei unități combinate reduce costurile separate ale transformatorului, complexitatea producției și timpul de instalare.

3. Izolarea electrică și fiabilitatea – Separarea completă a circuitelor primare de înaltă tensiune și a circuitelor secundare de joasă tensiune asigură siguranța operatorului și a echipamentului.

4. Măsurare și protecție integrate – Oferă simultan ieșiri standard pentru contoare de energie și dispozitive de protecție releu.

5. Adaptabilitate la mediu – Designurile cu scufundare în ulei sau izolate cu gaz permit funcționarea pe termen lung în aer liber sau în condiții dure.

Diferența dintre transformatoarele de tip combinat și split

Transformator combinat – Combină transformatoarele de curent și de tensiune într-un singur dispozitiv pentru instalare compactă și măsurare sincronizată. Potrivit pentru proiecte cu spațiu limitat sau sensibile la costuri.

Split Transformer – Separă transformatoarele de curent și de tensiune pentru o plasare flexibilă și o precizie optimizată. Permite o selecție personalizată pentru diferite niveluri de tensiune și curent.

De ce să alegi Comewill Combined Transformers?

Comewill, ca fabrică și furnizor cu sediul în China, oferă calitate, preț scăzut și personalizattransformatoare combinate de instrumentecare sunt in stoc pentru livrare rapida. Sistemele noastre de transformatoare de curent sunt fabricate în conformitate cu standarde stricte de calitate pentru a îndeplini cerințele industriale și de utilități, asigurând măsurare precisă, siguranță operațională și utilizare fiabilă pe termen lung.

View as

Seria S22 10kV Transformator cu eficiență energetică cu scufundare în ulei

Cu ani de experiență în producția de transformatoare cu eficiență energetică cu scufundare în ulei din seria S22 de 10 kV, Comewill poate furniza o gamă largă de transformatoare cu scufundare în ulei. Transformatoarele cu scufundare în ulei de înaltă calitate din seria S22, cu eficiență energetică de 10 kV, au două perii în tehnologie, ceea ce le face o alegere ideală pentru modernizarea rețelei electrice urbane, parcuri industriale și noi centrale electrice.

Vezi mai mult >> Trimite o anchetă >>

Transformator cu scufundare în ulei seria SBH

Transformatoarele cu scufundare în ulei din seria SBH de calitate din fabrica Comewill, ca o nouă generație de echipamente energetice de înaltă eficiență și economisire a energiei, au realizat progrese inovatoare în eficiența energetică. În comparație cu seria S13, pierderea în gol a fost redusă cu 30%, iar pierderea de sarcină a fost redusă cu 25%.

Vezi mai mult >> Trimite o anchetă >>

Transformator de putere cu scufundare în ulei de înaltă eficiență seria S20 10kV

În calitate de producător profesionist, Comewill ar dori să vă ofere un transformator de putere immers în ulei de înaltă eficiență, seria S20, de 10 kV, ca o nouă generație de echipamente energetice de înaltă eficiență și economisire a energiei, care a realizat progrese inovatoare în eficiența energetică. În comparație cu seria S13, pierderea în gol a fost redusă cu 30%, iar pierderea de sarcină a fost redusă cu 25%.

Vezi mai mult >> Trimite o anchetă >>

Transformator trifazat immers în ulei de 35 kv

High quality 35kv Three-Phase Oil-Immersed Transformers muanufactured by Comewill, a professional factory in China, incorporate advanced design concepts and achieve significant improvements in materials, structural engineering, and manufacturing processes. Cadrul de prindere de înaltă și joasă tensiune adoptă o combinație de benzi de oțel, grinzi superioare și grinzi laterale pentru a forma o structură robustă a cadrului, îmbunătățind considerabil forța de strângere a miezului de fier și rezistența la impactul de transport.

Vezi mai mult >> Trimite o anchetă >>

Transformator de putere cu scufundare în ulei seria S13 de 10 kV

Transformatorul de putere cu scufundare în ulei de 10 kV din seria S13, oferit de Comewill, are o construcție robustă, cerințe reduse de întreținere și flexibilitate pentru specificații tehnice personalizate pentru a se potrivi nevoilor unice ale proiectului. Fiind o fabrică de echipamente electrice de încredere din China, ne asigurăm că fiecare unitate oferă economii excepționale de energie și fiabilitate operațională pe termen lung. Acest model este disponibil pentru achiziție cu ridicata și acceptă distribuția pe scară largă cu opțiuni flexibile de achiziție.

Vezi mai mult >> Trimite o anchetă >>

S11 Transformator de putere cu scufundare în ulei

În calitate de producător profesionist, Comewill ar dori să vă ofere un transformator de putere cu scufundare în ulei S11 de înaltă calitate, care este proiectat cu accent pe eficiență ridicată, funcționare cu zgomot redus și fiabilitate excelentă pe termen lung, acest model este potrivit pentru o gamă largă de aplicații de distribuție. Contactați-ne astăzi pentru a vă procura direct de la un producător și furnizor de încredere din China.

Vezi mai mult >> Trimite o anchetă >>

Colaborați cu Comewill, o fabrică și furnizor lider din China, pentru Transformatoare de instrumente combinate de cea mai bună calitate. Oferim precizie și grijă, direct de la sursa noastră.
