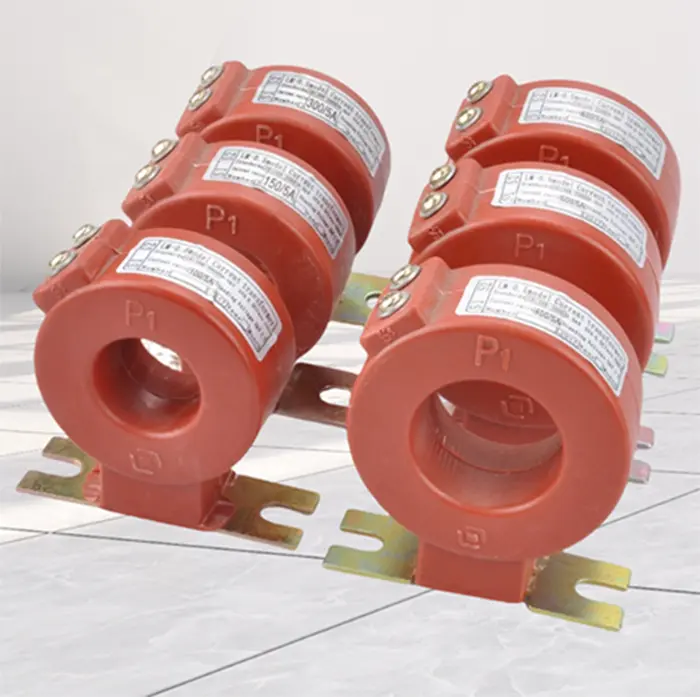

TheTransformator de curent pentru dulap gonflabileste un dispozitiv de măsurare și protecție a curentului conceput pentru sisteme de comutație izolate cu gaz, cum ar fi C-GIS. Măsoară curentul primar și furnizează semnale precise pentru măsurarea și protecția releului în dulapurile de comutație compacte.Comewill, un furnizor profesionist, oferă transformatoare de curent pentru dulap gonflabil de calitate, care sunt în stoc.
Un transformator de curent gonflabil al cabinetului este instalat în interiorul dulapurilor cu izolare cu gaz, unde mediul de izolare poate fi hexafluorura de sulf (SF₆) sau aer uscat. Acesta convertește un curent primar mare într-un curent secundar standardizat, de obicei 5A sau 1A, care poate fi utilizat în siguranță de contoare, relee și dispozitive de protecție.
Deoarece transformatorul este proiectat pentru structurile de comutație C-GIS, este de obicei montat în jurul conductorului de intrare sau de ieșire a cablului. Dimensiunea compactă îi permite să se potrivească în interiorul compartimentelor sigilate ale tabloului de distribuție, menținând în același timp o performanță stabilă de izolație.
Comewill este o fabrică profesionistă, producătoareTransformator de curent pentru dulap gonflabilechipamentul se concentrează pe fiabilitatea structurală și compatibilitatea instalării.
1. Structura de turnare a rășinii epoxidice
Miezul de fier și înfășurările secundare sunt încapsulate cu rășină epoxidică, formând un corp etanș și ignifug.
2. Design compact de instalare
Dimensiunile mici și greutatea redusă permit instalarea direct pe circuite de cabluri sau bare colectoare în interiorul dulapurilor gonflabile.
3. Conductor primar sigilat
Conductorul primar este de obicei închis într-o carcasă din oțel inoxidabil sau izolată pentru a menține integritatea izolației.
4. Design natural de răcire
Izolația integrată și disiparea căldurii permit transformatorului să funcționeze fără echipamente suplimentare de răcire.
Curent primar nominal
Domeniile comune includ 20A până la 600A, în funcție de cerințele rețelei de distribuție.
Curent secundar nominal
Ieșirile standard sunt 5A sau 1A pentru echipamente de măsurare și protecție.
Clasa de precizie
Combinațiile tipice includ 0,5 / 10P, care acceptă atât funcțiile de măsurare, cât și de protecție a releului.
Frecvența nominală
Majoritatea unităților funcționează la 50 Hz sau 60 Hz.
Nivel de izolare
Nivelurile obișnuite de izolație sunt 12/42/75kV, potrivite pentru aplicații de comutație de medie tensiune.
Adaptabilitate la mediu
Transformatorul de curent pentru dulap gonflabil este proiectat pentru funcționarea în medii închise cu aparate de distribuție care pot experimenta condiții dificile.
Interval de temperatură
Temperaturile tipice de funcționare variază de la -5°C la +45°C.
Rezistența la poluare
Izolația etanșă reduce influența prafului, a umidității și a contaminării.
Operare la altitudine mare
Multe modele acceptă instalarea în zone de până la 3000 de metri deasupra nivelului mării.
Compatibilitate cu izolare cu gaz
Unele modele noi folosesc aer uscat în loc de SF₆ ca mediu de izolare pentru a reduce impactul asupra mediului.
Un furnizor de încredere din China de echipamente pentru transformatoare de curent pentru cabinet gonflabil oferă produse utilizate în mai multe sectoare de distribuție a energiei.
Aplicațiile comune includ:
Sisteme energetice urbane de tranzit feroviar
Rețele de distribuție industrială
Instalatii de metalurgie si petrochimie
Substații de medie tensiune
Infrastructura rețelei electrice de mare altitudine
