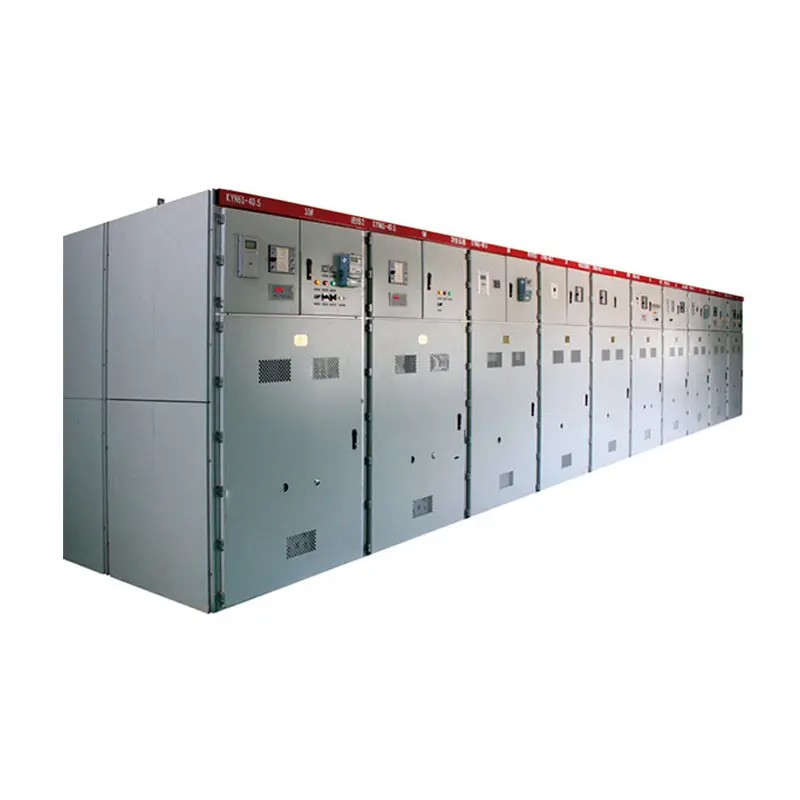

În calitate de producător și furnizor de încredere în China, Comewill oferă aparate de comutare de calitate KYN61-40.5KV pentru substații, centrale electrice și instalații industriale care necesită o distribuție sigură, eficientă și continuă a energiei. Construcția rezistentă, placată cu metal, este remarcabilă pentru configurațiile de înaltă tensiune: asigură siguranța operațională și stabilitatea sistemului, chiar și în mediile interioare solicitante. În plus, atinge toate mărcile de conformitate - îndeplinește standardele naționale și industriale GB/T11022, GB3906 și DL404 - astfel încât să vă aprovizionați cu echipamente dovedite în ceea ce privește performanța, fiabilitatea și siguranța pentru aplicațiile interioare de medie tensiune.
Indiferent dacă pregătiți o nouă substație, modernizați sistemul de distribuție al unei centrale electrice sau aprovizionați pentru un sit industrial, aparatul de comutare KYN61-40.5(Z) de la Welcome (Wenzhou) Electric Co., Ltd este pregătit pentru achiziții în vrac. De asemenea, putem modifica configurațiile pentru a se alinia exact nevoilor dumneavoastră operaționale, fără compromisuri unice.
Să trecem la urmă cu ceea ce poate face acest aparat de comutare KYN61-40,5KV —fără jargon, doar specificații clare pentru verificările dvs. de achiziții:
Temperatura ambiantă: se ridică la +40°C, scade până la -15°C — funcționează în majoritatea climatelor interioare.
Reguli de umiditate: Media zilnică ≤95%, medie lunară ≤90%; Presiunea vaporilor de apă atinge maxim 2,2 kPa pe zi, 1,8 kPa lunar - rezistă chiar și în locurile umede.
Altitudine: Max 1000 de metri deasupra nivelului mării (orice mai mare, haideți să discutăm).
Rezistența la cutremure: Ia cutremur la scara Richter de ≤8 grade — stabil acolo unde contează.
Calitatea aerului: necesită aer fără gaze corozive/inflamabile, exces de praf, vapori de apă sau poluanți grei - împiedică uzura rapidă a pieselor interne.
Vibrații: Locul de instalare nu poate avea tremurături puternice - protejează componentele delicate.
Dacă condițiile site-ului dvs. depășesc ceea ce prevede GB3906 (cum ar fi altitudinea mai mare sau aerul mai aspru), trebuie doar să contactați Welcome (Wenzhou) Electric Co., Ltd. Vom colabora cu dvs. pentru a stabili aranjamente speciale care se potrivesc proiectului dvs.
Indiferent dacă achiziționați o substație, o centrală electrică sau un loc industrial, cunoașterea condițiilor de utilizare a comutatorului KYN61-40,5KV vă ajută să alegeți echipament care durează – iar noi suntem aici pentru a ne asigura că se potrivește perfect.
|
Parametrii panoului de comutație |
|||
|
Articol |
Unitate |
Date |
|
|
Tensiune nominală |
kV |
40.5 |
|
|
Curent nominal |
Curentul nominal al barei principale |
A |
1250.1600.2000.(2500) |
|
Curentul nominal al VCB potrivit |
A |
1250,1600,2000.(2500) |
|
|
Tensiune de rezistență la frecvența de alimentare de 1 min |
KV |
95 |
|
|
Tensiune rezistentă la trăsnet |
kV |
185 |
|
|
Frecvența puterii rezistă la tensiunea circuitului auxiliar și a circuitului de control |
V/1 min |
2000 |
|
|
Frecvența nominală |
|
Hz |
50 |
|
Curent nominal de rupere de scurtcircuit |
|
kA |
20 25 31.5 |
|
Curent nominal de rezistență de scurtă durată/Timp nominal de scurtcircuit |
|
kAM-uri |
20 25 31.5 |
|
Rezistă la curent nominal (vârf) |
|
kA |
50 63 80* |
|
Currem de scurtcircuit nominal |
|
kA |
50 63 80* |
|
Tensiunea nominală a circuitului de comandă |
|
V |
DC： 110 220 |
|
AC： 110 220 |
|||
|
Nivel de producție |
Carcasă de comutație |
|
IP3X |
|
Compartimente (usa deschisa) |
|
IP2X |
|
|
Parametrul VCB |
|||
|
Articol |
Unitate |
Date |
|
|
Tensiune nominală |
|
kV |
40.5 |
|
Curent nominal |
|
A |
1250,1600,2000,(2500) |
|
Frecvența nominală |
Hz |
50 |
|
|
Curent nominal de rupere de scurtă durată |
kA |
20 25 31.5 |
|
|
Curre nominală de scurtcircuit |
kA |
50 63 80 |
|
|
Rezistenta la curent de vârf nominal |
kA |
50 63 80 |
|
|
Curent nominal de scurt-circuit/Timp de scurtcircuit nominal |
kA/4s |
20 25 31.5 |
|
|
Nivel de izolare nominal |
Tensiune de rezistență la frecvența de alimentare de 1 min (rms) |
kV |
95 |
|
Rezistenta la tensiune (rms) |
kV |
185 |
|
|
Tensiunea de rezistență la frecvența de alimentare a circuitului auxiliar și a circuitului de control |
V/1 min |
2000 |
|
|
Durata de viata mecanica |
|
Times |
10000 |
|
Făcând timp |
Mecanism electromagnetic |
s |
≤0,2 |
|
Mecanism cu arc |
s |
≤0,15 |
|
|
Timp de pauză |
s |
≤0,07 |
|
|
Secvența nominală a operațiunii |
|
ope-0.3s-close open-180s-close |
|

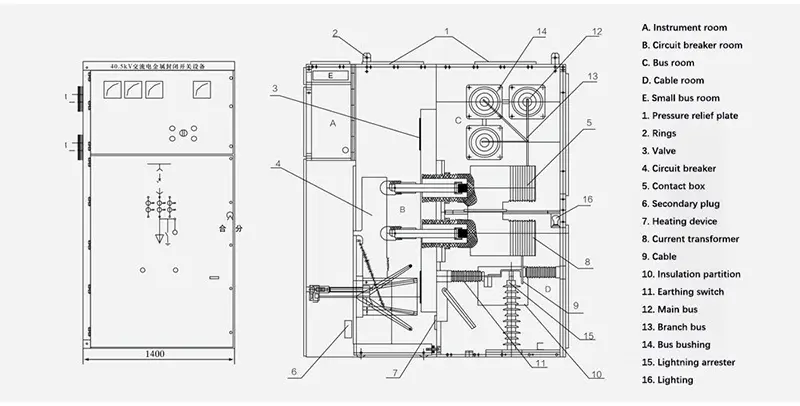

1. Design Smart Cabinet & Breaker

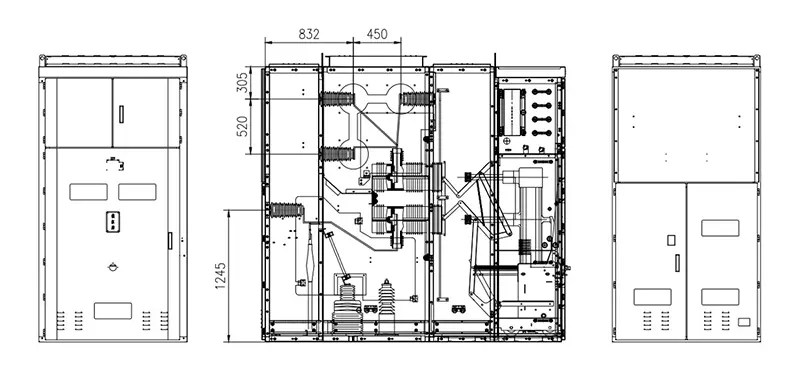

Aparatul de comutare KYN61-40.5KV este construit cu o structură de asamblare - ușor de montat și de ajustat dacă este necesar. Întrerupătorul folosește o configurație de cărucior de mână de tip podea, deci este stabil, dar totuși flexibil pentru întreținere.
2. Izolație VCB de top
Am montat aici un întrerupător de circuit cu izolație compozit nou-nouț. Nu este doar de încredere – înlocuiți-l cu ușurință dacă aveți nevoie și funcționează bine cu alte componente (fără bătăi de cap de compatibilitate pentru echipa dvs. de achiziții).
3. Operare lină a căruciorului de mână
Cadrul căruciorului de mână are un mecanism de propulsie cu șurub-piuliță - se mișcă foarte ușor, fără ridicări grele. Și oprește operarea greșită să distrugă structura de împingere, astfel încât să nu faceți față cu daune costisitoare pe linie.
4. Funcționarea ușii închise
Toate comenzile funcționează chiar și atunci când ușa dulapului este închisă - nu este nevoie să o deschideți pentru a modifica setările. Mult mai sigur pentru echipa ta și mult mai convenabil în fiecare zi.
5. Blocare mecanică „Five Protection”.
Încuietorile mecanice obligatorii leagă întrerupătorul principal, căruciorul și ușa dulapului - atinge acea funcție critică de siguranță de „cinci protecție”. Fără comutare accidentală sau acces nesigur, punct.
6. Cameră spațioasă de cablu
Camera de cabluri este suficient de spațioasă pentru a conecta mai multe cabluri - fără înghesuire, fără cablaje dezordonate. Perfect pentru site-urile care trebuie să se extindă sau au configurații complexe de cablu.
7. Comutator rapid de împământare
Vine cu un întrerupător de împământare rapid pentru scenarii de împământare și scurtcircuit de linie - răspunde rapid atunci când aveți nevoie, adăugând un strat suplimentar de siguranță.
8. Evaluări de protecție solidă
Protecția carcasei atinge IP3X (ține praful și obiectele mici afară), iar când ușa încăperii căruciorului de mână este deschisă, rămâne la IP2X - rezistentă împotriva oricăror medii interioare aruncate asupra ei.
9. Conformitate deplină
Îndeplinește toate standardele cheie: IEC62271-200, GB 3906-2006, DL/T 404-2007, plus referințe internaționale IEC 298. Așadar, vă aprovizionați cu echipamente certificate, fiabile și la standardele globale.
La Welcome (Wenzhou) Electric Co., Ltd, aceste caracteristici nu sunt doar specificații, ci sunt construite pentru a vă face achizițiile și operațiunile mai ușoare. Indiferent dacă cumpărați în vrac pentru o substație sau personalizați pentru un șantier industrial, acest aparat de distribuție oferă siguranță, flexibilitate și durabilitate.
Să trecem la goană — iată ce mânerele noastre de comutație de interior KYN61-40,5KV, în conformitate cu standardele IEC, pentru nevoile dvs. de achiziții:
Temp. ambiantă
Maxime la 40℃, media pe 24 de ore rămâne sub 35℃
Scăderi de până la -5℃ (doriți -25℃? Întrebați doar - putem face asta)
Altitudine
Max 1000 de metri deasupra nivelului mării
Dacă site-ul dvs. este mai mare decât atât, vom folosi un coeficient de derating - doar contactați pentru a sorta detaliile
Atmosferă și rezistență la cutremure
Necesită aer curat: fără praf, fum, gaze/vapori corozivi/inflamabili sau sare (previne defectarea rapidă a pieselor interne)
Durează cutremurele cu magnitudinea de până la 8 - rămâne constant acolo unde contează
Umiditate
Umiditate medie pe 24 de ore ≤95%
Umiditate medie lunară ≤90%
Presiunea medie de vapori pe 24 de ore ≤2,2 kPa
Presiunea medie lunară a vaporilor ≤1,8 kPa
Indiferent dacă cumpărați pentru o substație, o fabrică sau un spațiu comercial, aceste condiții vă asigură că echipamentul rezistă. Bine ați venit, aparatele de comutare de la (Wenzhou) Electric Co., Ltd respectă aceste specificații și, dacă site-ul dvs. are nevoie de modificări, suntem aici pentru a lucra cu dvs.
