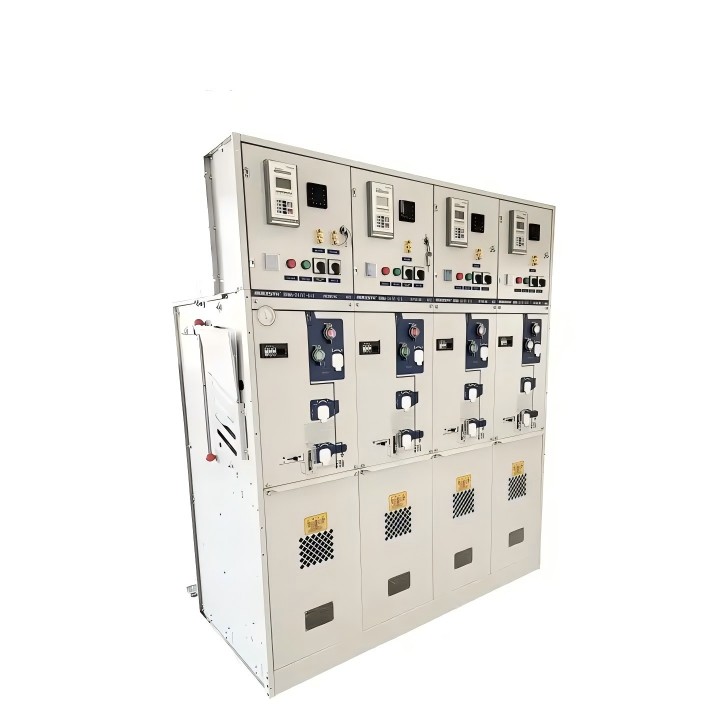

Unitate principală cu inel de 24 kV Aparatură de distribuție izolată cu gaz SF6

Căutați o unitate principală cu inel de 24 kV de calitate, aparat de comutație izolat cu gaz SF6? Fabrica Comewill oferă o soluție RMU versatilă, modulară. Cu o tensiune nominală de până la 24 kV și rate de scurgere sub 0,25 ‰, aparatul nostru de comutare integrează întrerupătoare de vid/SF6 și comutatoare de sarcină cu 3 stații.

Avantajele produsului

Tehnologia de sudare cu laser cu robot: Spre deosebire de sudarea manuală, care este predispusă la fisuri microscopice, „airbag-urile” noastre SF6 (rezervoare de gaz) sunt sigilate folosind robotică de precizie. Acest lucru asigură o rată de scurgere de ≤0,25‰ pe an, depășind semnificativ cerințele standard.

Durată lungă de viață electrică: Comutatoare de sarcină: Atingeți nivelul E3, cel mai înalt grad pentru operațiuni frecvente de comutare.

Întrerupătoare: Atinge nivelul E2, asigurând o performanță robustă de întrerupere a scurtcircuitului fără înlocuirea frecventă a contactului.

Reziliență la mediu: Cu un rating IP67, componentele primare de înaltă tensiune sunt complet protejate împotriva prafului și a scufundării temporare în apă, făcând unitatea principală inelă SF6 de comutație izolată cu gaze de 24 kV perfectă pentru zonele de coastă umede sau instalațiile industriale cu praf.

Siguranța în funcționare: Presiunea gazului este strict limitată la 1,4 bar, iar designul comutatorului de sarcină cu 3 stații asigură o poziționare clară „Închis-Deschis-Pământ”, pe deplin validată de rapoartele de testare de tip.

Parametrii produsului:

*Unitate principală inel de izolație SF6
*Aparatură de distribuție de medie tensiune de interior
*Tensiune nominală: 3,3kV, 6kV, 10kV, 11kV, 12,5kV, 13,8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40,5kV.
* Pe podea
*Rata anuală de scurgere ≤0,25‰ pe an
*Presiunea gazului SF6 la 20℃ este de 0,4 bari (presiune relativă)
*Standard: IEC, ANSI, GB

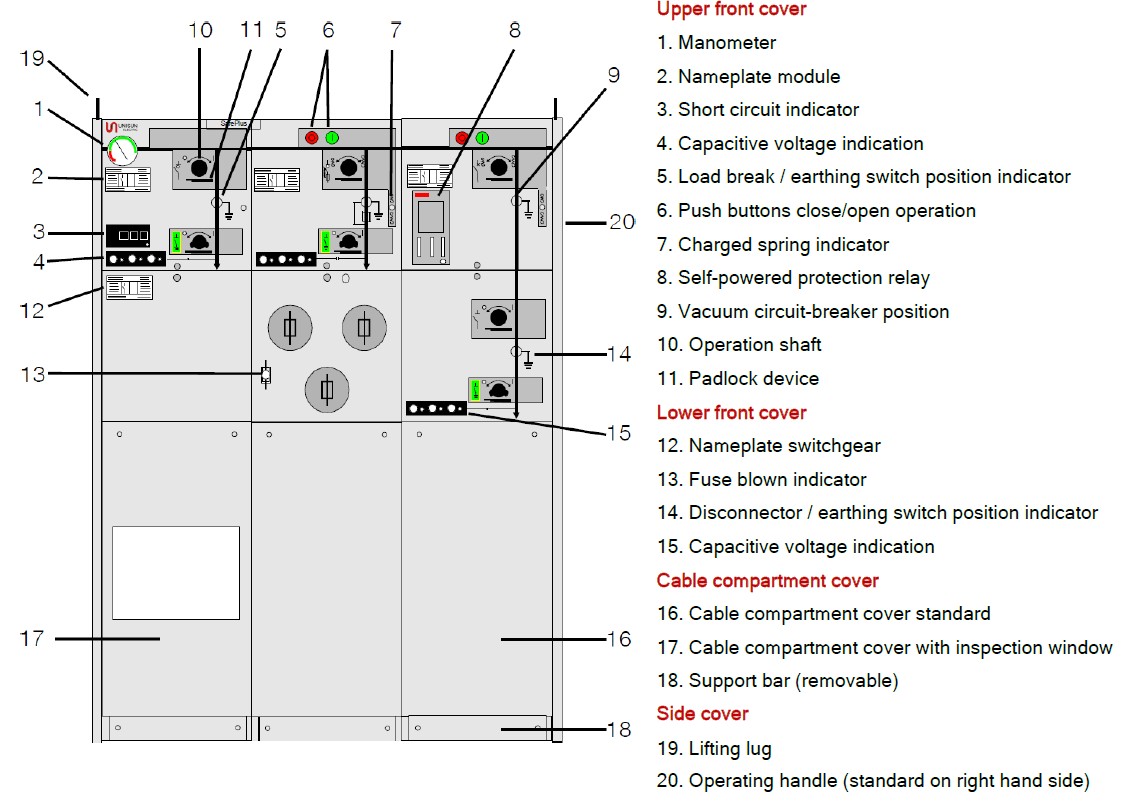

Ansamblu exterior

Data tehnică a cabinetului C

Disponibil cu tensiune de rezistență la frecvența de alimentare de 42 kV

Data tehnică a cabinetului F

1)         Limitată de siguranțe de înaltă tensiune
2)         Disponibil cu tensiune de rezistență la frecvența de alimentare de 42 kV

Data tehnică a cabinetului V

1)         Disponibil cu tensiune de rezistență la frecvența de alimentare de 42 kV
2)         Depinde de tipul de bucșă folosită
3)         Interfața A – 12,5kA/1s, interfața B – 16kA/1s

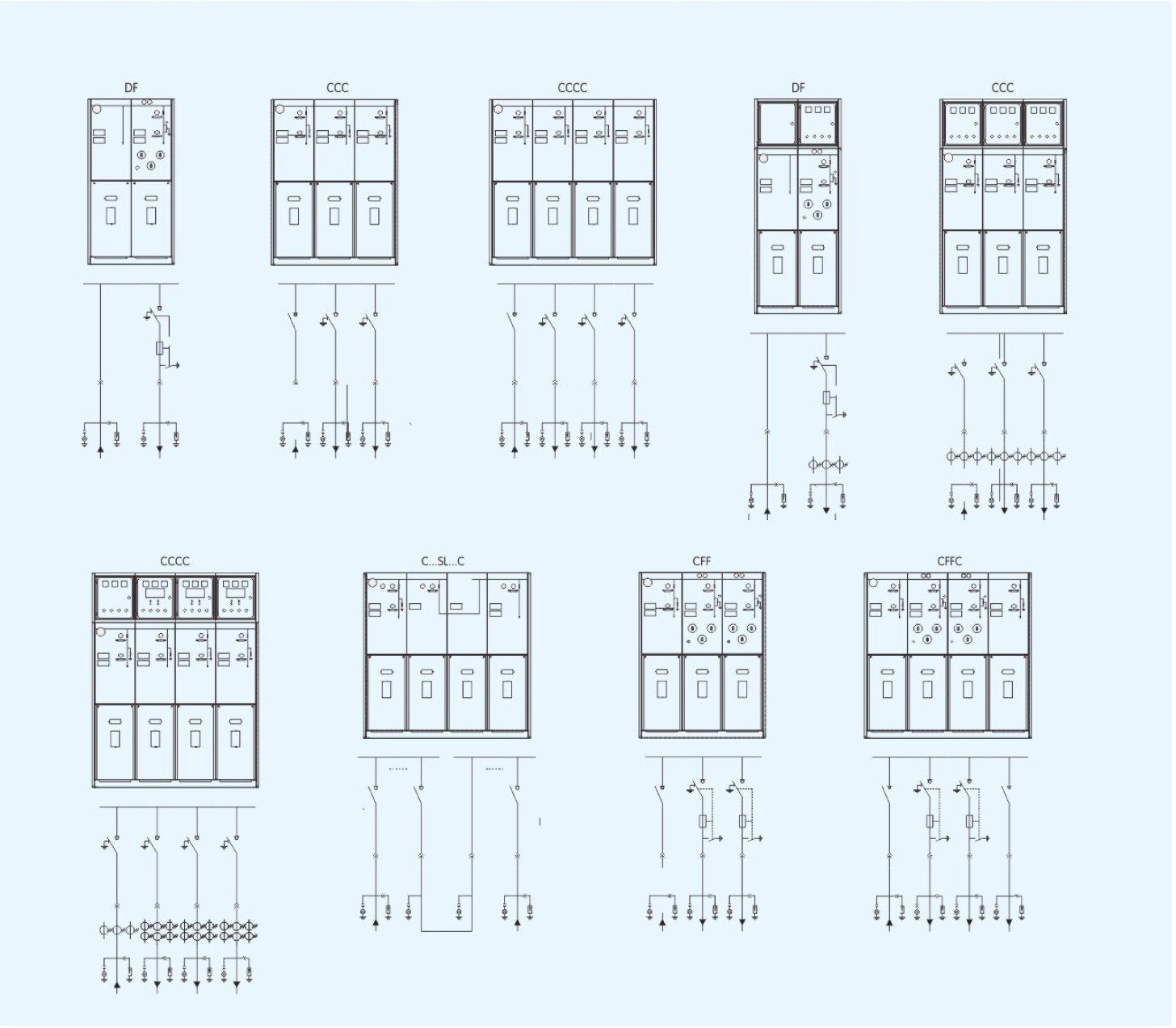

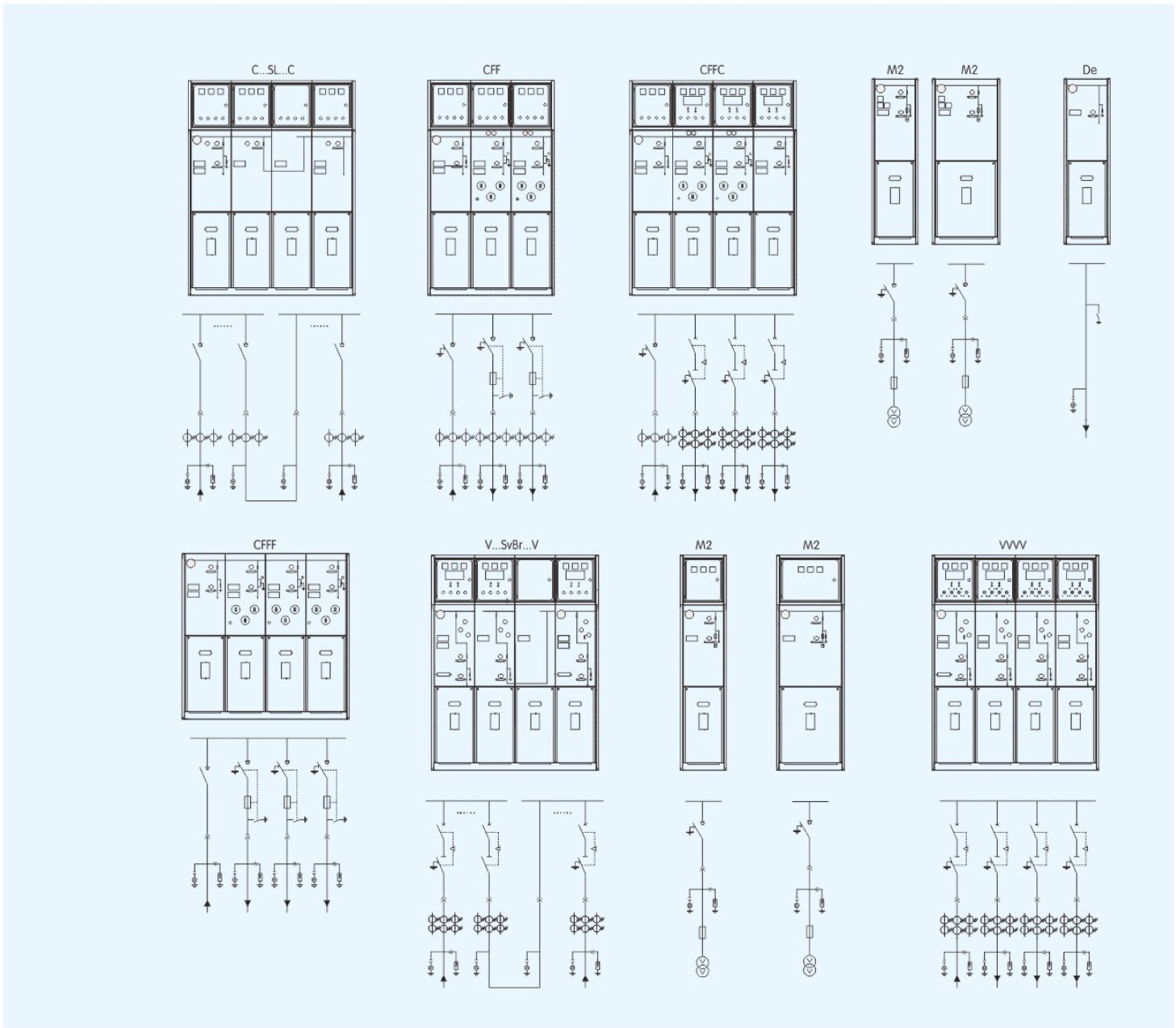

Diagrama infrastructurii

FAQ

Î1: Care este tensiunea nominală maximă pentru seria dvs. RMU?

R: În timp ce modelul nostru emblematic este unitatea de 24 kV, gama noastră acoperă 3,3 kV până la 40,5 kV pentru a îndeplini diverse cerințe internaționale de rețea.

Î2: Pot alege între întrerupătoarele cu vid și SF6?

A: Da. În cabinetul nostru „V”, oferim ambele opțiuni. Disjunctoarele cu vid sunt adesea preferate pentru întreținerea lor redusă, în timp ce întrerupătoarele SF6 sunt disponibile pe baza sarcinilor specifice și a nevoilor de mediu.

Î3: Cum vă asigurați că presiunea gazului rămâne sigură?

R: Folosim o presiune relativa de 0,4 bar (la 20°C) si o limita maxima de 1,4 bar. Fiecare unitate include un manometru cu contacte auxiliare pentru monitorizare de la distanță și alarme.

Î4: Este echipamentul potrivit pentru medii în aer liber dure?

A: Da. În timp ce RMU este un design de interior, rezervorul de bază SF6 este clasificat IP67. Când este găzduit într-un chioșc în aer liber adecvat (substație compactă), se dezvoltă în zone cu umiditate ridicată sau cu poluare ridicată.
