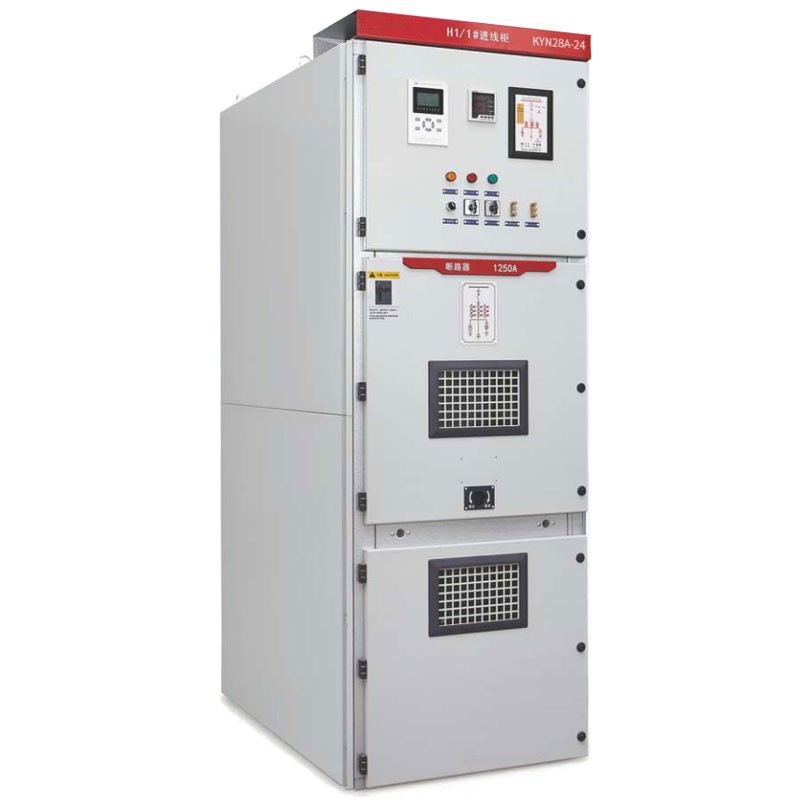

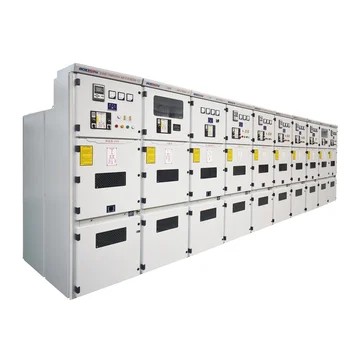

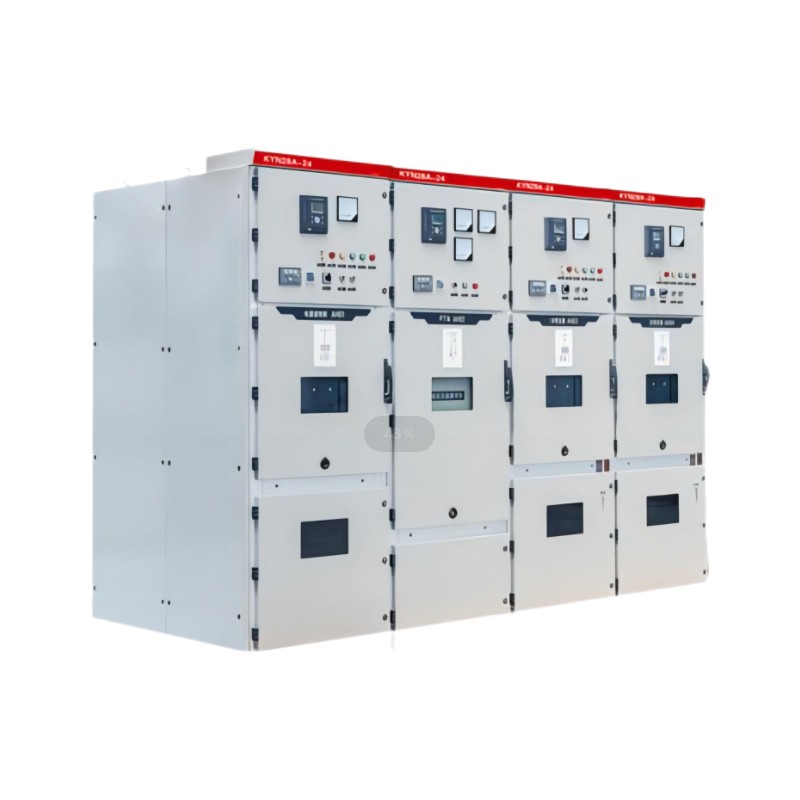

Aparatul de comutare KYN28-24KV de înaltă calitate este oferit de producătorul chinez Comewill. Dispune de un design de întrerupător de circuit retractabil, protecție mecanică avansată „Anti-5” de interblocare și compatibilitate cu întrerupătoarele de circuit în vid, cum ar fi VS1-24 și echivalentele globale. Cu instalare flexibilă, protecție puternică la arc și suport pentru sistemele de monitorizare a rețelei inteligente, este utilizat pe scară largă în substații, fabrici industriale și infrastructură energetică.
Această unitate de distribuție all-in-one face munca grea în aplicațiile cheie: centrale electrice (transmite sucul de la generatoare mici/medii), site-uri industriale/miniere (manevrează distribuția energiei la fața locului) și substații secundare ale industriei electrice (controlul, protejarea și monitorizarea rețelei). Și este construit pentru a bifa toate căsuțele de conformitate - îndeplinește standardele DL/T404, IEC298, GB3906, astfel încât să nu rămâneți blocat cu echipamente necertificate.
Adevărata victorie aici? Sistemul său de interblocare solid, care elimină riscurile de siguranță. Vă împiedică să trageți căruciorul întreruptorului în timp ce acesta este încărcat, împiedică comutarea accidentală pornire/oprire a întreruptorului, blochează închiderea întreruptorului dacă întrerupătorul de împământare este pornit, vă ține departe de compartimentele sub tensiune din greșeală și oprește declanșarea accidentală a comutatorului de împământare. Fără comenzi rapide în materie de siguranță - critică pentru orice site.
Indiferent dacă cumpărați pentru o centrală electrică, un loc industrial sau o substație, instalația de comutare KYN28-24KV de la Welcome (Wenzhou) Electric Co., Ltd este gata pentru achiziție în vrac. Îl putem ajusta pentru a se potrivi exact cu configurația dvs., astfel încât să nu forțați o soluție unică.
Aparatură de comutare KYN28-24KV: condiții și caracteristici de utilizare
Să rămânem simplu – iată ce trebuie să știți despre utilizarea și alegerea aparatului nostru de distribuție KYN28-24, direct pentru apelurile dvs. de achiziții.
Condiții normale de utilizare
Acest echipament este construit pentru a gestiona vibrațiile de pe site-ul real, așa că iată detaliile:
Interval de temperatură: funcționează de la -15℃ la +40℃ — nicio problemă în majoritatea spațiilor interioare.
Limite de umiditate: umiditate medie zilnică ≤95% (presiune de vapori ≤2,2kPa); medie lunară ≤90% (presiune de vapori ≤1,8kPa) — rezistă chiar și atunci când este umed.
Rezistență la cutremure: este nevoie de cutremure de ≤8 grade, cu tremur orizontal de 0,3 g și vertical de 0,15 g - stabil acolo unde contează.
Toleranță la murdărie: Se potrivește locurilor murdare de gradul 3 - rezistente împotriva prafului sau murdăriei industriale.
Detalii de instalare: numai în interior, montat cu șuruburi de ancorare sau sudură - ușor de instalat corect.
Când vă aprovizionați cu acest aparat de distribuție, aceste câștiguri contează:
Blocaj mecanic „Anti-5”: Super fiabil – reduce riscurile de siguranță și face întreținerea simplă (fără remedieri complicate, doar întreținere simplă).
Două stiluri retractabile: opțiuni de rulare mijlocie și rulare pe podea - acoperă orice sunt nevoile tehnice ale site-ului dvs. sau obiceiurile de operare.
Împerecherea VCB flexibilă: funcționează cu propriile noastre VCB-uri Zn85-40.5/VS1-40.5 și cu selecții globale precum VD4, VB2, 3AH de la alte mărci - fără blocare, folosiți piesele în care aveți încredere.
Indiferent dacă cumpărați pentru instalații industriale interioare sau substații secundare, aparatul de comutare KYN28-24 de la Welcome (Wenzhou) Electric Co., Ltd oferă durabilitate, siguranță și flexibilitate. Îl pregătim pentru comenzi în vrac și putem modifica lucrurile pentru a se potrivi exact nevoilor site-ului dvs.
| Articol | Unitate | Date | |
| Tensiune nominală | KV | 13,8, 15, 17,5, 20, 22, 24 | |
| Nivel de izolare nominal | 1min.P.F. tensiune de rezistență (faze față de masă/goluri) | KV | 50/60 |
| Tensiune de rezistență la impulsul fulgerului (faze față de masă/goluri) | KV | 125/145 | |
| Frecvența nominală | Hz | 50/60 | |
| Curent nominal | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| Curent nominal de rezistență de scurtă durată (4s) | KA | 16, 20, 25, 31,5, 40, 50 | |
| Curent nominal de rezistență la vârf※ | KA | 40, 50, 63, 80, 100, 125 | |
| Clasa de protectie |
|
Carcasă: lP4X, IP2X (Ușa VCB deschisă) | |

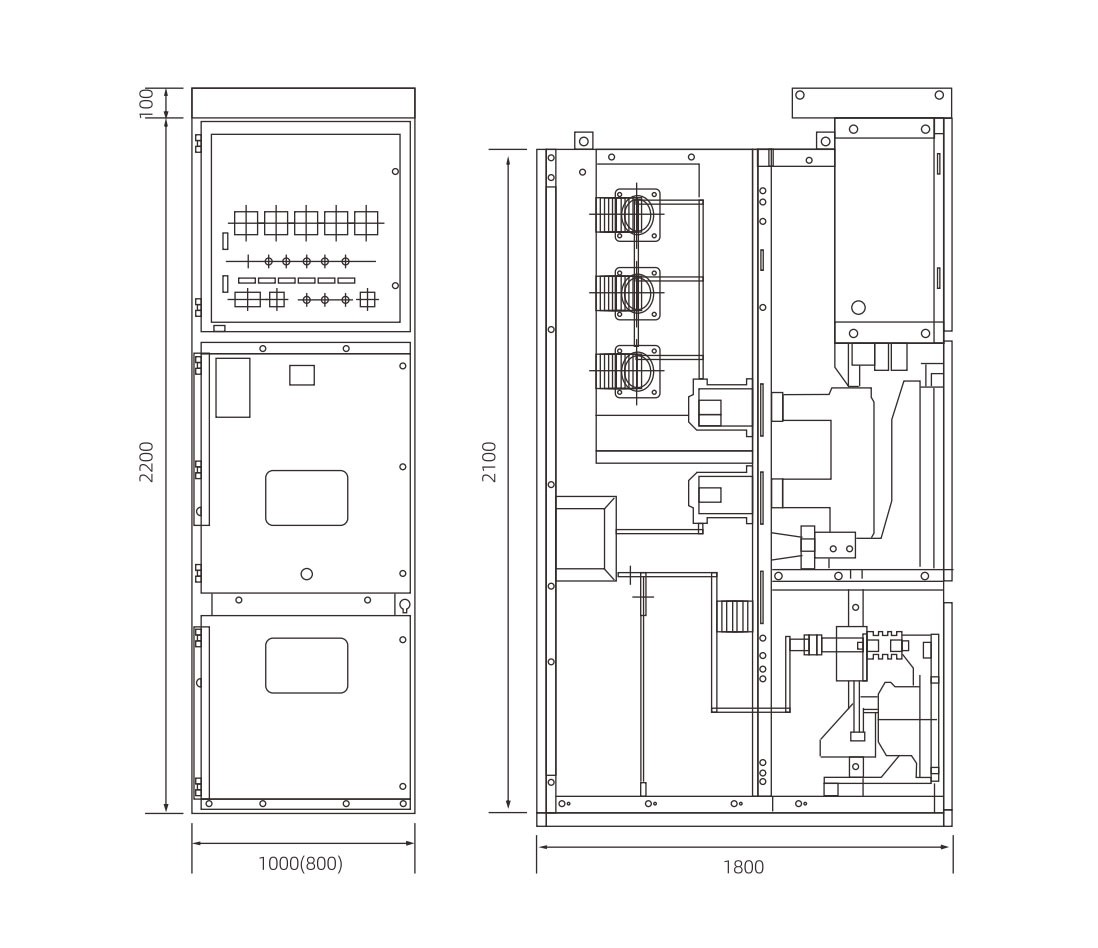

| Dimensiunea conturului (lățime × adâncime × înălțime) | mm | 1000(800)×1800×2400 | |
| Greutate | kg | 840-1500 | |
| STARE | SPECIFICAȚII |
| Temperatura ambiantă | +15°C până la +40°C (în medie ≤35°C în 24 de ore) |
| Altitudine | ≤1000m |
| Umiditatea relativă | Medie lunară ≤90%, presiunea vaporilor ≤1,8kPa |
| Praf, fum, gaze | Fără poluare corozivă, inflamabilă sau conductivă |
| Vibrații / Mișcarea solului | Neglijabil |
| Interferențe electromagnetice | ≤1,6kV indus în circuitele secundare |
| ARTICOL | UNITATE | DATE |
| Tensiune nominală | kV | 24 |
| Frecvența nominală | Hz | 50 / 60 |
| Tensiune de rezistență la impuls fulger (fază, masă) | kV | 60 |
| Tensiune de rezistență la impuls fulger (izolator) | kV | 79 |
| Tensiune de rezistență la frecvență de putere (fază, masă) | kV | 125 |
| Tensiune de rezistență la frecvența de alimentare (izolator) | kV | 145 |
| Tensiune de rezistență a circuitului auxiliar | V | 2000 |
| Curent nominal întrerupător | A | 630 / 1250 / 1600 / 2000 / 2500 / 3150 |
| Curent de rupere de scurtcircuit | kA | 20 / 31.5 |
| Curent de închidere în scurtcircuit (vârf) | kA | 50 / 80 |
| Curent de scurtă durată | kA | 20 / 31.5 |
| Curentul de vârf de rezistență | kA | 50 / 80 |
| Tensiune circuit auxiliar | V | AC/DC 110 / 220 |
| Grad de protectie | — | IP4X (IP2X cu ușa deschisă) |
| Dimensiuni (L×A×H) | mm | 800×1810×2380 / 1000×1810×2380 |
| Greutate | kg | 840 ~ 1140 |
| ARTICOL | UNITATE | DATE |
| Tensiune nominală | kV | 24 |
| Rezistenta la impulsul fulgerului | kV | 60 |
| Rezistenta la frecventa de putere | kV | 125 |
| Frecvența nominală | Hz | 50 / 60 |
| Curent nominal | A | 630–3150 |
| Curent de rupere de scurtcircuit | kA | 20 / 31.5 |
| Curent de închidere (vârf) | kA | 50 / 80 |
| Curent de scurtă durată | kA | 20 / 31.5 |
| Curentul de vârf de rezistență | kA | 50 / 80 |
| Rupere baterie condensatoare (single/back-to-back) | A | 630 / 400 |
| Timp de funcționare de pauză | Times | 50 |
| Viața mecanică | Times | 20.000 |
| Secvență de operare | — | O-0,3s-CO-180s-CO |
| ARTICOL | UNITATE | DATE |
| Tensiune bobină (închidere/declanșare) | V | AC220, AC110, DC220, DC110 |
| Curentul bobinei | A | 1,1 A (220 V), 3,1 A (110 V) |
| Puterea motorului de stocare a energiei | W | 80 / 100 |
| Timp de stocare a energiei | s | ≤10 |
1. Ce face ca aparatul de comutare placat cu metal KYN28-24KV să fie mai bun decât cel tradițional de tip fix?
Aparatul fix tradițional înseamnă oprirea întregului sistem doar pentru repararea sau înlocuirea pieselor - o problemă totală. KYN28-24KV nostru folosește un design de cărucior de mână retras: puteți izola componente, face întreținere sau schimba piese fără a opri întreaga configurație. În plus, construcția placată cu metal adaugă protecție împotriva arcului electric, ține operatorii în siguranță și vă permite să schimbați rapid unitățile interne - minimizând timpul de nefuncționare, ceea ce este enorm pentru orice site care nu își poate permite întreruperi.
2. Poate fi folosit acest aparat de comutare cu placare metalică în substații inteligente?
Absolut. Am construit KYN28-24KV cu compatibilitate cu rețeaua inteligentă. Puteți adăuga terminale de control de la distanță, relee digitale și sisteme SCADA, astfel încât să beneficiați de monitorizare în timp real, declanșatoare de protecție instantanee și comunicare perfectă cu configurația dvs. de gestionare a rețelei. Se potrivește perfect în construcțiile moderne de substații inteligente, fără bătăi de cap suplimentare de modernizare.
3. Pentru ce medii este cel mai potrivit aparatul de comutare cu placare metalică KYN28-24?
Este conceput pentru utilizare în interior și strălucește în locurile care au nevoie de distribuție fiabilă de înaltă tensiune, cu siguranță și monitorizare de top: substații urbane (care alimentează rețelele orașului), stații de generare a energiei electrice (alimentarea energiei electrice), site-uri miniere (configurații industriale dure) și clădiri comerciale mari (mall-uri, clădiri înalte). Oriunde aveți nevoie de un echipament dur, sigur și ușor de urmărit, acesta este cel potrivit.
La Welcome (Wenzhou) Electric Co., Ltd, am proiectat aparatul de comutare KYN28-24KV pentru a răspunde la întrebările reale pe care le au cumpărătorii și operatorii - fără puf, doar soluții care funcționează pentru proiectele dvs.
