Întrerupător în vid (VCB), un dispozitiv critic în distribuția modernă a energiei de medie tensiune. Explorăm fizica fundamentală a stingerii arcului în vid, disecăm componentele de bază - de la întrerupătorul cu vid la mecanismul de operare - și prezentăm o comparație detaliată și practică cu tehnologia SF₆. Articolul prezintă, de asemenea, domenii cheie de aplicare, criterii de selecție și cele mai bune practici de întreținere, toate bazate pe principiile de inginerie din industrie. Ca profesionistProducător și furnizor din China, Comewilloferă soluții VCB de înaltă calitate, personalizabile, care combină fiabilitatea, longevitatea și responsabilitatea de mediu pentru proiecte industriale, comerciale și de utilități din întreaga lume.

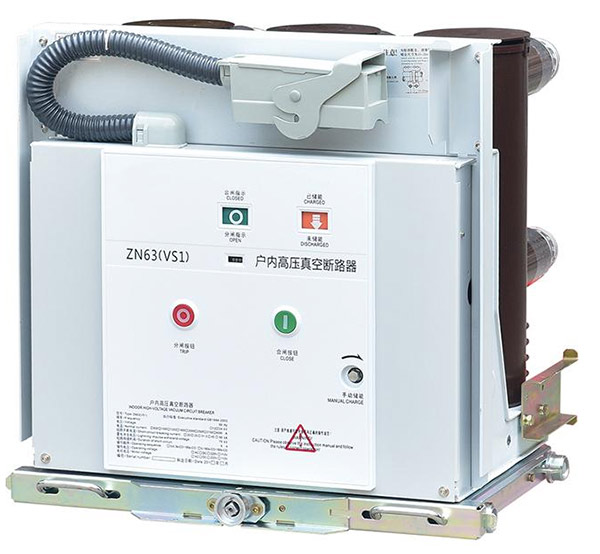

TheÎntrerupător în vid (VCB)a devenit piatra de temelie a distribuției fiabile a energiei de medie tensiune, servind ca dispozitiv de protecție principal în stații, fabrici industriale și unități comerciale. Spre deosebire de tehnologiile mai vechi care se bazează pe ulei, aer sau gaz SF₆, VCB utilizează un mediu de vid înalt pentru a stinge arcul care se formează atunci când contactele se separă în timpul unei defecțiuni. Această metodă oferă avantaje distincte în ceea ce privește viteza de comutare, fiabilitatea operațională și siguranța mediului, ceea ce o face alegerea preferată pentru aplicații de la 3 kV până la 36 kV.
Infrastructura electrică modernă necesită echipamente care nu numai că funcționează în condiții de stres, dar necesită și o intervenție minimă de-a lungul deceniilor de funcționare. VCB-urile îndeplinesc această provocare prin întreruptoarele lor etanșe pe viață și prin design-ul mecanic robust, care reduc semnificativ intervalele de întreținere în comparație cu alte tipuri de întrerupătoare.Comewill, ca producător din China cu experiență, este specializat în producerea de VCB care sunt proiectate pentru a oferi performanțe consistente într-o gamă largă de condiții de operare, de la umiditate tropicală până la medii industriale încărcate de praf.
Acest articol oferă o perspectivă tehnică originală asupra tehnologiei VCB, concentrându-se pe principiile de inginerie care guvernează funcționarea acesteia, componentele critice care asigură longevitatea acesteia și factorii practici pe care inginerii trebuie să ia în considerare atunci când selectează și specifică aceste dispozitive pentru proiecte noi sau de modernizare.
La baza fiecărui VCB se află un principiu fizic fundamental: incapacitatea unui arc electric de a se susține în vid înalt. Când întrerupătorul intră în contact în condiții de defecțiune, curentul încearcă să mențină o cale prin vaporii de metal ionizat. Cu toate acestea, deoarece întrerupătorul este evacuat la o presiune sub 10⁻⁴ Pa, calea liberă medie a moleculelor este extrem de lungă, iar particulele disponibile pentru ionizare sunt rare.
Arcul care se formează există aproape în întregime ca o plasmă de vapori metalici de la suprafețele de contact. Pe măsură ce curentul trece în mod natural prin zero în ciclul AC, acești vapori se condensează aproape instantaneu pe fețele de contact mai reci și pe scuturile arcului din jur. Această condensare rapidă—cunoscută carecuperare dielectrică— previne reînceperea arcului, eliminând efectiv defecțiunea într-o jumătate de ciclu. Întregul proces este curat, silențios și produce o eroziune minimă de contact, contribuind la rezistența electrică ridicată a VCB, depășind adesea 5.000 de operațiuni la sarcină completă.
Important este că designul întrerupătorului cu vid asigură că arcul rămâne concentrat și difuz, evitând punctele fierbinți care ar putea deteriora învelișul ceramic. Utilizarea unor geometrii de contact specifice, cum ar fi contactele de câmp magnetic axial sau radial, controlează în continuare mișcarea arcului și asigură o uzură uniformă, prelungind astfel durata de viață funcțională a întreruptorului. Acest principiu de stingere a arcului este ceea ce face ca VCB-urile să fie excepțional de potrivite pentru sarcini frecvente de comutare, cum ar fi pornirea motorului sau comutarea bateriei de condensatoare, unde alte tehnologii s-ar degrada mai repede.
Pentru aplicațiile de medie tensiune, alegerea între tehnologia vacuum și SF₆ este o decizie inginerească comună. Ambele sunt tehnologii mature, dar caracteristicile lor se aliniază diferit cu prioritățile proiectului. Tabelul de mai jos oferă o comparație originală, detaliată, bazată pe factori operaționali și de mediu, fără a se baza pe datele furnizorilor externi.
| Parametru | Întrerupător în vid (VCB) | Întrerupător SF6 |
|---|---|---|
| Mediu de întrerupere | Vacuum (rezistență dielectrică ~10⁷ V/m) | Gaz SF₆ la presiune (de obicei 5–7 bar) |
| Clasa tipică de tensiune | 3 kV – 36 kV (mediu tensiune primară) | 3 kV – 800 kV+ (acoperă MT la EHV) |
| Impactul asupra mediului | Zero emisii; fără efect de seră | GWP ridicat (23.500x CO₂); necesită manipulare și reciclare strictă |
| Contactați Erosion & Life | Eroziunea redusă; Durată de viață electrică până la 30 de defecțiuni complete sau peste 5.000 de operații de comutare | Eroziunea moderată; produsele de descompunere a gazelor necesită management |
| Regimul de întreținere | Minim; întreruptoarele sunt sigilate pe viață; numai lubrifierea mecanismului | Verificări periodice ale densității gazelor; monitorizarea umidității și a produselor secundare |
| Mecanism de operare | Arc sau actuator magnetic – necesar de energie redus | Arc, hidraulic sau pneumatic - adesea energie mai mare |
| Puncte forte tipice | Comutare frecventă, întreținere redusă, ecologic | Excelent pentru instalații compacte de înaltă tensiune, capacitate mare de curent de defect |
Această comparație arată că VCB-urile sunt deosebit de puternice în aplicațiile în care responsabilitatea pentru mediu, operarea frecventă și costurile scăzute ale ciclului de viață sunt critice. Pentru utilitățile și utilizatorii industriali care caută o soluție durabilă și de înaltă performanță pentru rețelele de medie tensiune, VCB-urile prezintă o alegere tehnologică convingătoare.Comewillproduce VCB-uri care valorifică aceste avantaje inerente, oferind o gamă de produse de la 12 kV la 40,5 kV atât pentru utilizare în interior, cât și în exterior.
Un VCB este un ansamblu de componente proiectate cu precizie, fiecare jucând un rol esențial în asigurarea funcționării fiabile. Cele mai importante două părți sunt întrerupătorul cu vid și mecanismul de acționare.
Întrerupătorul în vid este un cilindru ceramic închis ermetic care conține contactele fixe și mobile. Materialul ceramic (adesea alumină) oferă o izolație dielectrică excelentă și rezistență mecanică. În interior, un burduf metalic conectează contactul în mișcare la tija externă de operare, menținând etanșarea în vid, permițând în același timp mișcarea axială. Un sistem de ecranare sofisticat înconjoară contactele pentru a condensa vaporii de metal și a preveni depunerea acestora pe suprafața interioară ceramică, păstrând integritatea izolației pe toată durata de viață a dispozitivului. Materialul de contact, de obicei un aliaj de cupru-crom, este ales pentru rezistența sa la sudare și capacitatea sa de a menține un curent de tăiere scăzut, care este important pentru comutarea inductivă a sarcinii.
Mecanismul de acționare asigură forța motrice pentru a deschide și închide contactele într-un mod precis, rapid. Mecanismele acţionate cu arc sunt cele mai comune în VCB-uri datorită fiabilităţii şi independenţei lor faţă de sursele de alimentare externe în timpul declanşării. Energia este stocată într-un arc de închidere (prin intermediul unui sistem de încărcare manual sau motorizat) și eliberată atunci când este primit un semnal de declanșare. Acest design cu energie stocată asigură că întrerupătorul se deschide cu viteză și forță constantă, indiferent de tensiunea de control. Alte opțiuni includ actuatoare magnetice, care folosesc magneți permanenți și o bobină pentru blocare, oferind un design mecanic mai simplu, cu mai puține părți mobile. VCB-urile Comewill sunt echipate cu mecanisme robuste, cum ar fi seria CT, concepute pentru mii de operațiuni cu ajustare minimă.
VCB-urile sunt clasificate în funcție de mediul lor de instalare și de cerințele operaționale specifice. Cele două tipuri principale sunt:
Domeniile cheie de aplicare includ:
Cu un portofoliu larg,Comewillfurnizează VCB-uri atât pentru aplicații interioare cât și exterioare, oferind personalizare pentru a satisface cerințele specifice ale clienților și standardele de proiect.
Selectarea VCB potrivită pentru un proiect specific necesită o evaluare amănunțită atât a parametrilor sistemului, cât și a condițiilor de funcționare. Următoarele criterii stau la baza unei decizii solide de achiziție:
Evaluând cu atenție aceste criterii, inginerii și echipele de achiziții pot specifica un VCB care nu numai că îndeplinește cerințele tehnice imediate, dar oferă și fiabilitate și eficiență pe termen lung.Comewilloferă suport tehnic detaliat pentru a ajuta clienții să navigheze în aceste opțiuni, oferind produse care respectă standardele internaționale majore.
Avantajul principal constă în capacitatea sa de a stinge arcul aproape imediat după zero curent în vid, oferind recuperare dielectrică rapidă. Acest lucru are ca rezultat timpi de arc foarte scurti, eroziune de contact redusă și întreținere minimă, ceea ce îl face foarte fiabil pentru sistemele de medie tensiune.
VCB-urile sunt proiectate în principal pentru aplicații de medie tensiune, acoperind o gamă de la aproximativ 3 kV până la 36 kV. Acest lucru le face alegerea standard pentru rețelele de distribuție și sistemele industriale de alimentare.
VCB-urile au un avantaj semnificativ de mediu, deoarece folosesc un vid ca mediu de întrerupere, care nu are efect de gaze cu efect de seră. În schimb, gazul SF₆ are un potențial de încălzire globală (GWP) foarte mare și necesită o manipulare atentă și proceduri de reciclare la sfârșitul vieții.
Cele două componente cele mai critice sunt întrerupătorul de vid (contacte sigilate) și mecanismul de operare. Materialul de contact și ecranarea întreruptorului determină durata de viață electrică, în timp ce designul mecanismului și calitatea materialului dictează rezistența mecanică.
Da, VCB-urile sunt deosebit de potrivite pentru sarcini frecvente de comutare, cum ar fi pornirea motorului, comutarea bateriei de condensatoare și controlul cuptorului cu arc. Designul lor robust și eroziunea scăzută a contactului permit un număr mare de operațiuni sigure.
VCB-urile necesită întreținere foarte minimă. Sarcinile principale includ inspecția periodică a mecanismului de funcționare pentru lubrifierea corectă, verificarea indicatoarelor mecanice și inspecția vizuală a întreruptorului pentru orice semne de deteriorare. Întreruptoarele în sine sunt sigilate pe viață și nu necesită reumplere cu gaz sau înlocuire a contactelor în condiții normale de funcționare.
