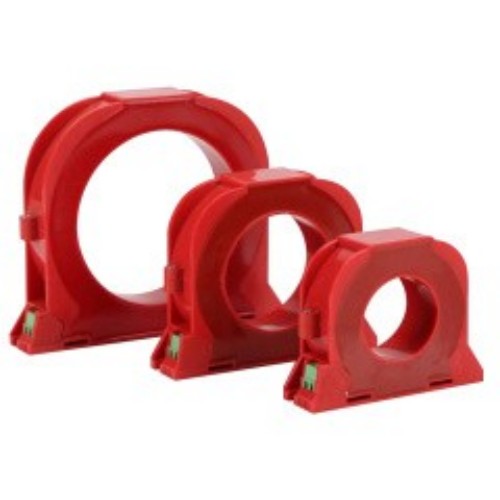

În calitate de producător profesionist din China, Comewill ar dori să vă ofere un transformator de curent cu secvență zero de tip CTK personalizat. Funcția de bază a it este de a capta componenta de secvență zero a curentului - suma curenților trifazici, cunoscut și sub numele de „curent de linie neutră” în industrie, deoarece această parte a curentului circulă în conductorul neutru al sistemului trifazat. Pentru proiectele de achiziții cu cerințe de protecție a siguranței alimentării, performanța de detectare precisă a acestui produs este un punct important, care este foarte potrivit pentru diferite scenarii care necesită monitorizare fiabilă a erorilor de împământare.
În utilizare practică, transformatoarele de curent cu secvență zero de tip CTK vor fi utilizate împreună cu dispozitive de protecție cu relee sau sisteme de semnal. Când în sistemul de alimentare apare curentul de împământare cu secvență zero (cum ar fi șoc electric sau defecțiune de scurgere în circuit), partea secundară a transformatorului va scoate curentul de secvență zero corespunzător, care va declanșa acțiunea echipamentului conectat la linia secundară, cum ar fi întreruperea sursei de alimentare, emiterea de semnale de alarmă etc., obținând în cele din urmă protecția și monitorizarea circuitului și echipamentului. Pentru cumpărător, colaborarea perfectă cu echipamentele de sprijin sporește foarte mult valoarea practică a produsului.
La instalare, acest transformator este de obicei montat pe conductorul neutru al unui sistem trifazat și poate scoate un semnal proporțional cu componenta curentului de secvență zero. Este de menționat faptul că, chiar dacă curentul de defect este mic, acesta poate detecta cu precizie defecțiunile de împământare, ceea ce rezolvă o problemă cheie în protecția de siguranță electrică. Cu acesta, deteriorarea echipamentului poate fi evitată din cauza defecțiunilor, iar riscul de electrocutare pentru personal poate fi redus. Prin urmare, este o alegere populară de cumpărare în sistemele de distribuție a energiei, centrele de control al motoarelor și alte dispozitive electrice care sunt predispuse la defecțiuni de împământare.
Dacă este nevoie de achiziții în vrac, personalizare sau consultanță tehnică a transformatoarelor de curent cu secvență zero de tip CTK, Welcome (Wenzhou) Electric Co., Ltd. poate oferi servicii profesionale unice pentru a răspunde nevoilor diverse ale proiectelor din diferite domenii, cum ar fi industrie, comerț și infrastructură.
| Parametrii electrici | Parametrii mecanici | ||
| Frecvenţă | 50~400Hz | Coajă | ABS (grad ignifug 94-V0) |
| Intrare nominală | 10mA~5A | Bobină | PBT |
| Domeniul de măsurare | 10%In~130%In | miez de fier | Ni oțel/nanocristalin |
| Ieșire nominală | 0~1v (A sau) 0~0.25mA | Structura internă | Turnare cu rășină epoxidică ecologică |
| Diferența de raport | ≤±0,1% | Plan de construcție | Fixare cu șuruburi |
| Diferența de fază | ≤±10 | Temperatura de lucru | -25℃~ +75℃ |
| Rezistenta dielectrica | 2,5KV/1mA/1min | Umiditatea mediului ambiant | ≤85% |
| Rezistenta de izolare | DC500V/1000MΩ/min | Metoda de cablare | Tip terminal/fir răsucit ecranat 1,5 m |

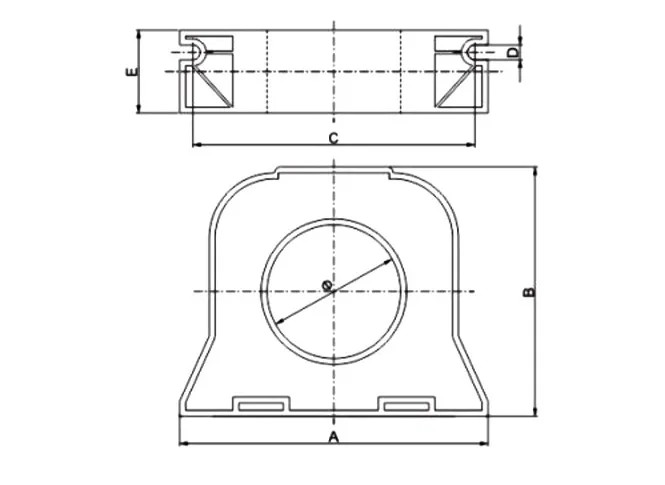

Dimensiunea mecanică (doar pentru referință)
| Specificațiile modelului | Dimensiuni | ||||||
| Curentul de referință | ø | A | B | C | D | E | |
| CTK-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| CTK-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| CTK-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| CTK-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
1, Avantajele de bază
Poate detecta cu precizie curenții dezechilibrati: transformatoarele de curent cu secvență zero de tip CTK sunt proiectate special pentru sistemele de alimentare trifazate și pot măsura curenții dezechilibrati formați din suma curenților trifazici. Dacă există o scurgere de curent de defect de la unul sau mai mulți conductori de fază la pământ, adică apare o defecțiune de împământare, acesta poate fi detectat în timp util.
Sensibilitate extrem de ridicată: chiar și curenții mici de eroare la pământ pot fi detectați de acest transformator. În acest fel, poate preveni defectarea echipamentului din cauza defecțiunilor, poate reduce riscul de șoc electric pentru personal și poate face ca sistemul electric să funcționeze mai sigur.
Măsurare precisă: Chiar și în prezența unui zgomot puternic sau a altor interferențe la fața locului, oferă rezultate de măsurare precise pentru transformatoarele de curent cu secvență zero de tip CTK, care pot oferi suport de date fiabil pentru acțiunile de protecție ulterioare.
Instalare fără a atinge circuitul: Este deosebit de convenabil să se instaleze fără a deconecta circuitul sau a opri sarcina. Pur și simplu plasați-l pe conductorul neutru al sistemului trifazat fără a afecta funcționarea normală a sistemului.
Frecvență largă de adaptabilitate: frecvența de lucru poate acoperi 50Hz până la 400Hz și se poate adapta la orice scenariu comun de utilizare a energiei electrice cu o bună compatibilitate.
Nu afectează funcționarea circuitului: Sarcina în sine este foarte scăzută, ceea ce nu va avea un impact semnificativ asupra funcționării circuitului și nici nu va interfera cu precizia altor echipamente de măsurare din sistem, asigurând funcționarea stabilă a întregului sistem electric.
Scenariul de monitorizare a incendiilor electrice
Sistem de protecție împotriva incendiilor și scurgerilor
Dispozitiv de protecție cu releu electromagnetic
Echipamente de protecție pentru microcalculatoare etc
