În funcționarea sistemului nostru de alimentare, odată ce are loc curentul de împământare cu secvență zero, transformatorul de curent cu secvență zero CTK tip pătrat de înaltă calitate a fabricii Comewill poate coopera fără probleme cu dispozitivele de protecție a releului și sistemele de semnal, declanșează stabil acțiunea componentelor dispozitivului și poate implementa funcțiile de protecție și monitorizare. Caracteristica sa de a nu selecta echipamente și a legăturii stabile le permite cumpărătorilor să evite îngrijorarea problemelor de adaptare, care este, de asemenea, unul dintre motivele cheie pentru care a devenit popular în achiziții.
Dacă în circuit apare un accident de șoc electric sau o defecțiune de scurgere, partea secundară a transformatorului va răspunde imediat și va scoate curent cu secvență zero. În acest moment, dispozitivele conectate la linia secundară vor activa prompt mecanismul de protecție - fie întrerupând automat alimentarea pentru a preveni extinderea defecțiunii; Fie emitiți imediat un semnal de alarmă pentru a reaminti personalului să o gestioneze în timp util, să minimizeze riscurile de siguranță ale sistemului electric și, de asemenea, să protejeze siguranța personală a personalului de la fața locului.
Pentru proiectele de achiziții cu cerințe de protecție a siguranței electrice, acest transformator de curent pătrat cu secvență zero de tip CTK este fiabil, durabil și are efecte directe de protecție, ceea ce îl face o alegere de achiziție de înaltă calitate pentru a îmbunătăți nivelul de siguranță al întregului sistem de alimentare. Dacă aveți nevoie de achiziții în vrac sau aveți parametri personalizați sau nevoi de consultanță tehnică, Welcome (Wenzhou) Electric Co., Ltd. vă poate oferi servicii profesionale unice. Fie că este vorba de andocare în procesul de achiziție sau de asistență tehnică ulterioară, vă putem ajuta să o rezolvați în mod corespunzător și să satisfaceți pe deplin nevoile de achiziții din diferite domenii.
CTK-urile sunt dispozitive solide, fiabile, construite pentru sisteme electrice trifazate - iată ce le face să iasă în evidență în utilizarea în lumea reală:
Captează curentul dezechilibrat și defecțiunile la masă: Transformatoarele de curent cu secvență zero de tip CTK sunt făcute pentru a măsura curentul dezechilibrat în configurații trifazate (acesta este totalul curenților trifazici). Aceasta înseamnă că pot identifica defecțiunile la pământ, care se întâmplă atunci când curentul de defect se scurge de la unul sau mai mulți conductori de fază la pământ.
Super sensibil: chiar și cantități mici de curent de eroare la pământ nu trec pe lângă ele. Aceasta este o problemă importantă pentru protejarea echipamentelor împotriva daunelor și pentru a proteja lucrătorii de șoc electric. Precizie în mod constant: oferă citiri precise ale componentei de secvență zero a curentului, chiar și atunci când există mult zgomot electric sau interferență cu sistemul.
Instalare ușoară, neintruzivă: le montați doar în jurul conductorului neutru al unui sistem trifazat - nu este nevoie să întrerupeți circuitul sau să opriți alimentarea sarcinii. Configurarea este simplă și nu perturbă operațiunile.
Funcționează pe diferite frecvențe: concepute pentru a funcționa de la 50 Hz la 400 Hz (gama comună pentru majoritatea aplicațiilor), transformatoarele de curent cu secvență zero pătrată de tip CTK sunt suficient de flexibile pentru a se potrivi cu o varietate de configurații electrice.
Sarcină redusă pentru sistem: nu pun o presiune suplimentară asupra circuitului și nu vor afecta precizia altor dispozitive de măsurare din sistem.
Una peste alta, transformatoarele de curent cu secvență zero pătrată de tip CTK sunt instrumente de încredere și precise, care joacă un rol cheie în protejarea sistemelor electrice de defecțiunile la pământ. Acestea mențin atât oamenii, cât și echipamentele în siguranță, făcându-le o alegere ideală pentru nevoile de protecție electrică industrială și comercială.
| Parametrii electrici | Parametrii mecanici | ||
| Frecvenţă | 50~400Hz | Coajă | ABS (grad ignifug 94-V0) |
| Intrare nominală | 10mA~5A | Bobină | PBT |
| Domeniul de măsurare | 10%In~130%In | miez de fier | Ni oțel/nanocristalin |
| Ieșire nominală | 0~1v (A sau) 0~0.25mA | Structura internă | Turnare cu rășină epoxidică ecologică |
| Diferența de raport | ≤±0,1% | Plan de construcție | Fixare cu șuruburi |
| Diferența de fază | ≤±10 | Temperatura de lucru | -25℃~ +75℃ |
| Rezistenta dielectrica | 2,5KV/1mA/1min | Umiditatea mediului ambiant | ≤85% |
| Rezistenta de izolare | DC500V/1000MΩ/min | Metoda de cablare | Tip terminal/fir răsucit ecranat 1,5 m |

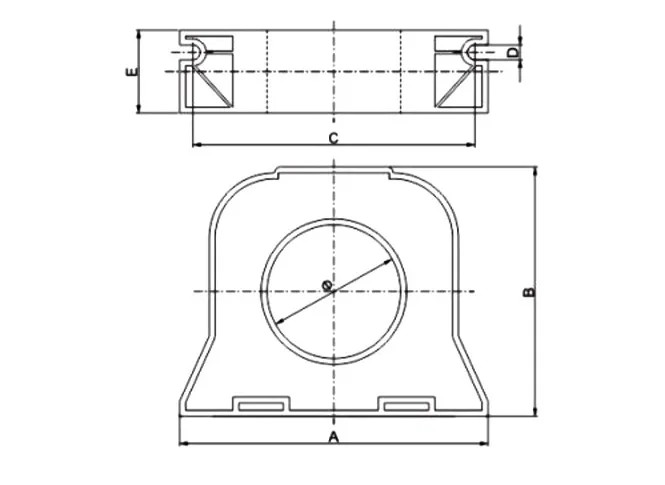

Dimensiunea mecanică (doar pentru referință)
| Specificațiile modelului | Dimensiuni | ||||||
| Curentul de referință | ø | A | B | C | D | E | |
| CTK-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| CTK-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| CTK-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| CTK-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
