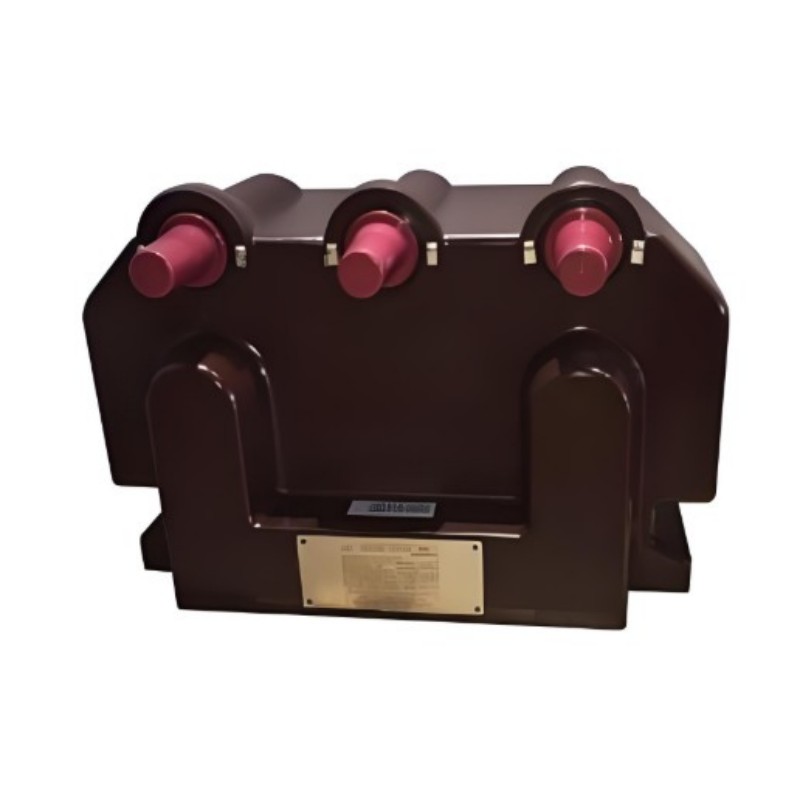

Transformator de tensiune JSZV18-24R

Cu ani de experiență în producția de transformatoare de tensiune JSZV18-24R, Welcome (Wenzhou) Electric Co., Ltd. poate furniza o gamă largă de transformatoare de tensiune pentru interior de 0,72-40,5 kV. Acest transformator are o structură de proiectare și scenarii de aplicare care sunt special adaptate cerințelor sistemelor de medie tensiune:

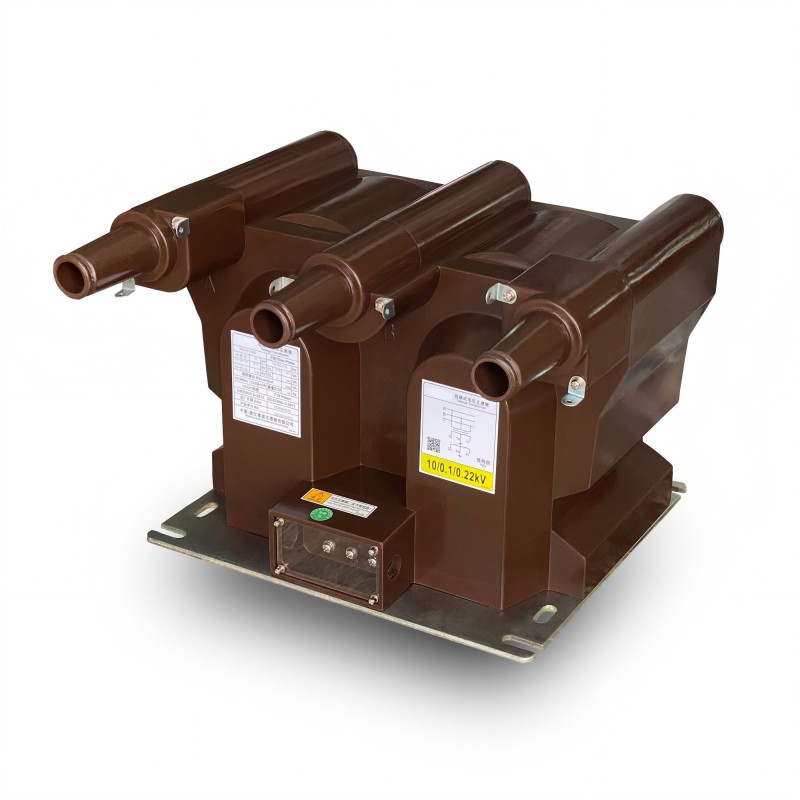

Acest transformator adoptă o structură de izolație turnată cu rășină epoxidică complet închisă, care înfășoară înfășurarea primară, înfășurarea secundară și miezul circular de fier în interior și are capacitatea de a rezista direct la poluare și umiditate. Produsul este, de asemenea, echipat cu un dop în formă de cot, care nu numai că îmbunătățește etanșarea mediului, dar facilitează și instalarea, iar cablarea la fața locului nu necesită mult efort.

Transformatorul de tensiune JSZV18-24R de calitate este conceput special pentru scenarii de interior în care punctul neutru nu este împământat. Fie că măsoară curentul, calculează energia electrică sau protejează cu relee, poate fi de mare folos. Capabil să se adapteze la frecvențe de 50Hz sau 60Hz, capabil să reziste la tensiunea echipamentelor de până la 24kV și să efectueze monitorizarea tensiunii în sistemele de alimentare de medie tensiune cu stabilitate și acuratețe, îndeplinind pe deplin cerințele la fața locului.

Parametrul tehnic principal

1. Tensiune primară nominală: opțional 20kV sau 22kV, potrivită pentru diferite cerințe de tensiune ale sistemelor de medie tensiune;
2. Tensiune secundară nominală: Există trei specificații: 100V, 100/100V și 100/220V, care pot fi asortate cu diferite cablaje ale echipamentelor secundare;
3. Tensiunea nominală a înfășurării tensiunii reziduale: acoperă 100/√ 3V, 110/√ 3V, 115/√ 3V, 120/√ 3V, îndeplinind cerințe speciale, cum ar fi protecția la împământare;
4.Factor de putere de sarcină: cos Φ=0,8 (histereză), în concordanță cu caracteristicile de sarcină ale circuitelor secundare convenționale;
5.Standarde de execuție: urmați fie IEC60044-2:2003, fie IEC61869-1&3, cu performanță și calitate comparate cu standardele internaționale.

Alți parametri tehnici, vă rugăm să vedeți după cum urmează:

Observații: La cerere, suntem bucuroși să furnizăm transformatoare care îndeplinesc alte standarde sau au specificații tehnice nestandardizate.

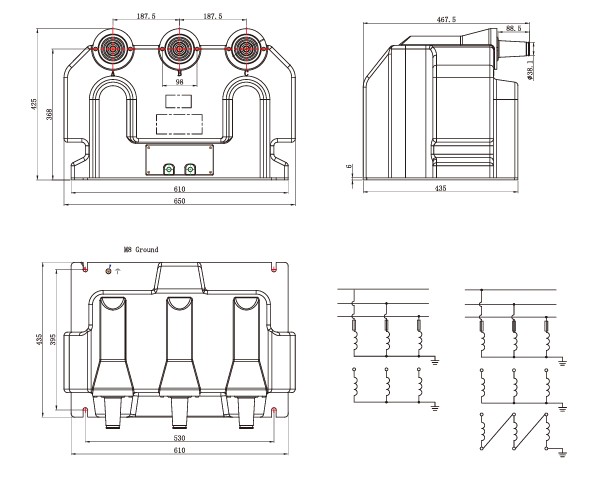

Desen de contur

Caracteristici cheie

Bine ați venit (Wenzhou) Electric Co., Ltd, transformatorul de tensiune JSZV18-24R, cu avantajele sale solide de performanță, este potrivit pentru cerințele sistemului de medie tensiune. Repere specifice sunt următoarele:

1. Adaptabilitate largă la tensiune
Evaluat la 24 kV, transformatorul de tensiune JSZV18-24R se ocupă de fluctuații semnificative de tensiune, asigurând o monitorizare stabilă și o ieșire precisă a semnalului în timpul tranzitorilor sau reglării sistemului.

2. Răspuns rapid
Captează rapid schimbările de tensiune și transmite instantaneu semnale către dispozitivele de protecție, permițând eliminarea rapidă a defecțiunilor și o fiabilitate îmbunătățită a sistemului.

3. Pierdere scăzută de histerezis
Materialele magnetice avansate și designul optimizat reduc pierderile de energie, îmbunătățesc eficiența, minimizează generarea de căldură și prelungesc durata de viață.

Fie că este un scenariu cu fluctuații frecvente de tensiune sau un sistem de medie tensiune cu cerințe de viteză de răspuns și consum de energie, acest transformator poate rezista. Dacă doriți să aflați detaliile specifice de adaptare a scenariului, spuneți-o direct!
