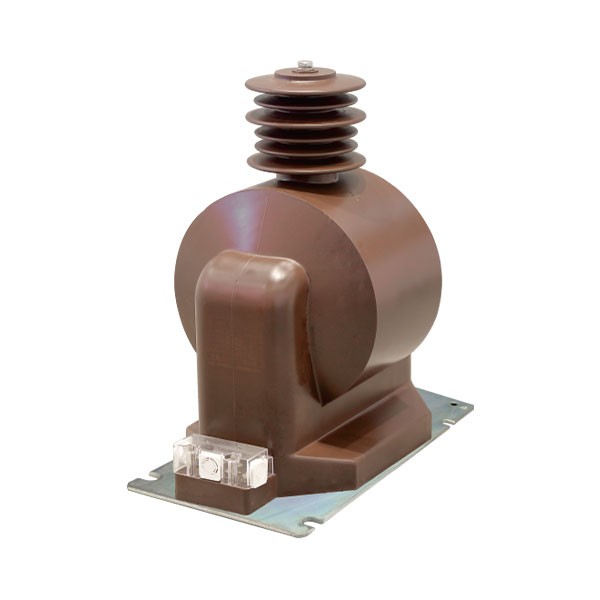

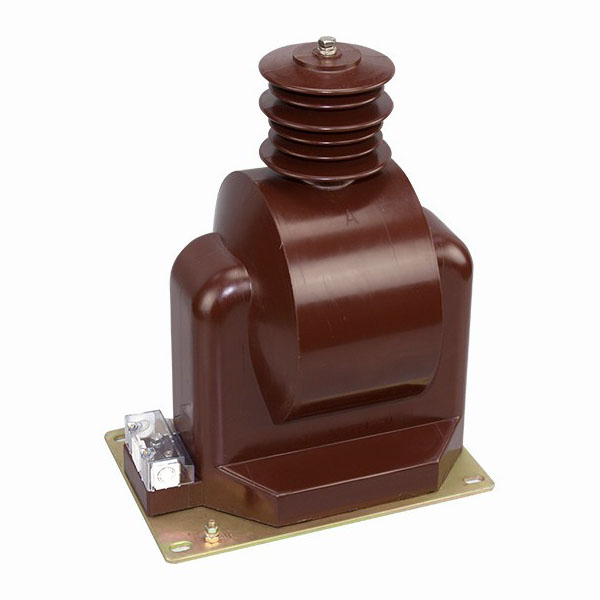

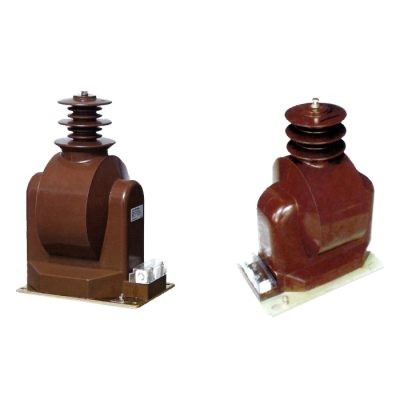

Transformator de tensiune JDZX9-35D/290

Proiectat cu izolație de turnare cu rășină epoxidică și structură exterioară complet închisă, transformatorul de tensiune JDZX9-35D/290 de calitate din fabrica Comewill asigură precizie ridicată, durabilitate puternică și fiabilitate pe termen lung. Este utilizat pe scară largă în măsurarea energiei, monitorizarea tensiunii și protecția releelor, ceea ce îl face o soluție ideală pentru rețelele electrice moderne și aplicațiile industriale.

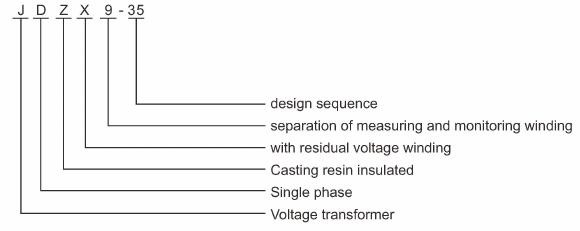

Denumire tip

Transformatorul de tensiune JDZX9-35 de la (Wenzhou) Electric Co., Ltd, modelul conține informații cheie structurale și de utilizare, care pot fi ușor dezasamblate și înțelese:

Modelul JDZX9-35 reprezintă caracteristicile structurale și funcționale cheie:

J – Transformator de tensiune
D – Structură monofazată
Z – Izolație turnată cu rășină epoxidică
X – Cu înfășurare de tensiune reziduală (pentru protecția la împământare)
9 – Numărul de ordine de proiectare
35 – Tensiune nominală: 35kV

Această denumire a modelului evidențiază în mod direct atributele de bază ale transformatorului de tensiune JDZX9-35D/290: proiectat special pentru sistemele de alimentare cu tensiune medie, adoptă izolație din rășină turnată, structură monofazată și poate fi echipat și cu înfășurări de tensiune reziduală, potrivindu-se perfect cu nevoile de utilizare ale sistemelor de 35 kV.

Condiții de service

Pentru a asigura o funcționare stabilă pe termen lung, transformatorul de tensiune JDZX9-35D/290 trebuie utilizat în următoarele condiții:
Instalare: numai pentru utilizare în exterior
Temperatura ambianta:
Maxim: +40°C
Minima: -25°C
Medie zilnică ≤ 30°C
Altitudine: ≤ 1000 m (design personalizat necesar pentru altitudini mai mari)
Nivel de poluare: Potrivit pentru medii de clasa IV
Atmosferă: Fără praf puternic sau gaze corozive

Date tehnice

Reguli de personalizare și utilizare

Comewill, ca furnizor cu experiență de transformatoare de tensiune din China, oferă servicii flexibile de personalizare:
Raport personalizat de tensiune și clasa de precizie disponibile
Soluții personalizate pentru cerințele specifice ale proiectului
Suport pentru modele non-standard
Note de utilizare:
Utilizați un singur raport de tensiune la un moment dat pentru măsurare precisă
Evitați operarea simultană cu mai multe rapoarte
Furnizați parametri detaliați atunci când comandați pentru a asigura cele mai bune performanțe

Scenarii de aplicare

Transformatorul de tensiune JDZX9-35D/290 este utilizat pe scară largă în:
Sisteme de rețea electrică
Substații
Distribuția de energie industrială
Sisteme de contorizare a energiei
Aplicatii de protectie cu relee

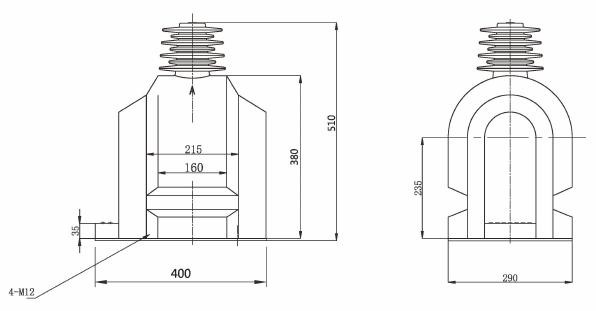

Structura și dimensiunile instalării

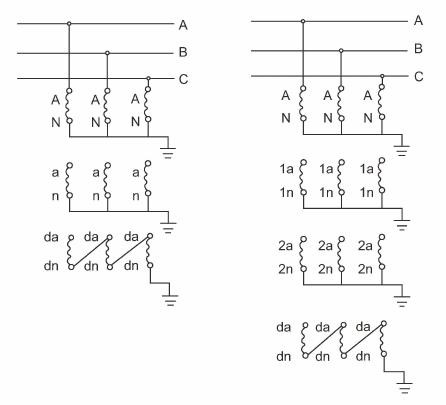

Principii de cablare pentru transformatoarele de tensiune DZX9-35KV

Informații de comandă

Pentru a vă asigura că transformatorul se potrivește perfect cerințelor sistemului dumneavoastră, vă rugăm să specificați:

Raportul de tensiune
Clasa de precizie
Ieșire nominală
Cerințe speciale (dacă există)

Pentru soluții personalizate, echipa tehnică Comewill este pregătită să ofere asistență profesională de la proiectare până la livrare, asigurând o funcționare fiabilă și eficientă a sistemului dumneavoastră de alimentare. Bine ați venit să ne contactați și să obțineți o cotație acum!
