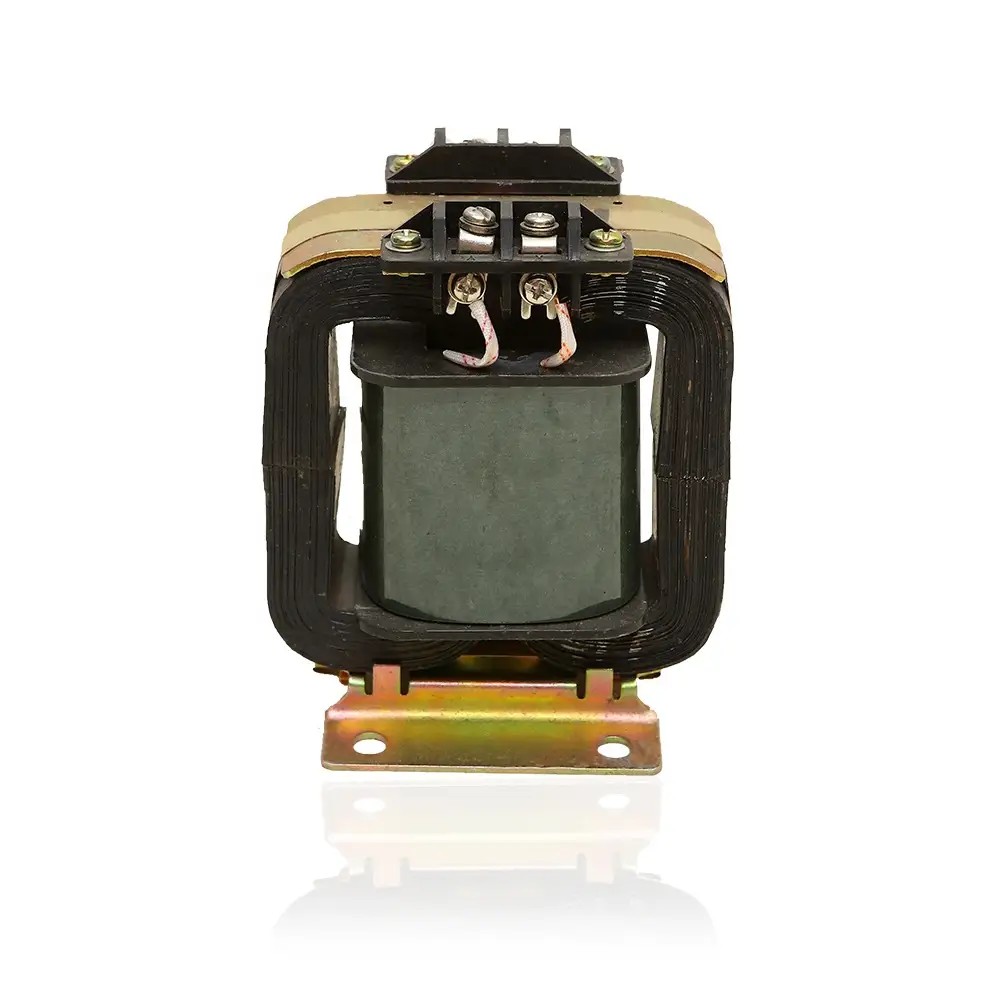

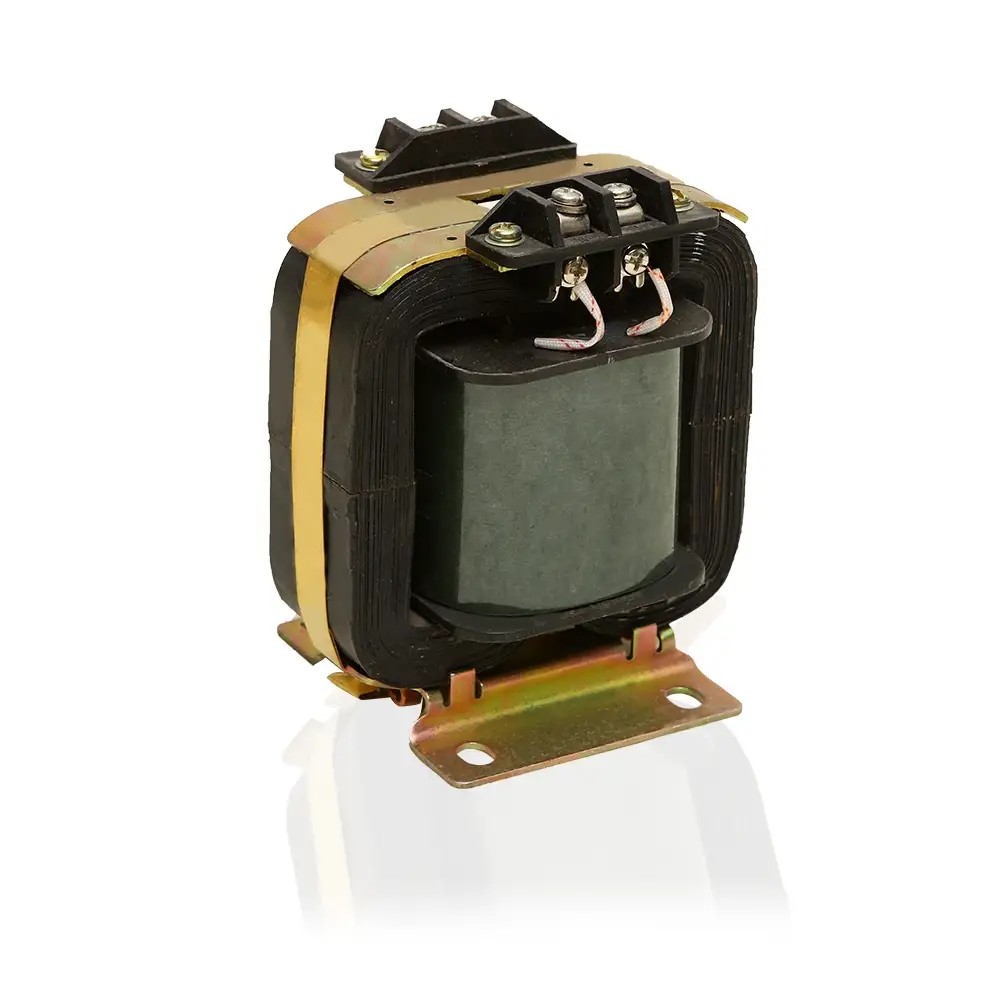

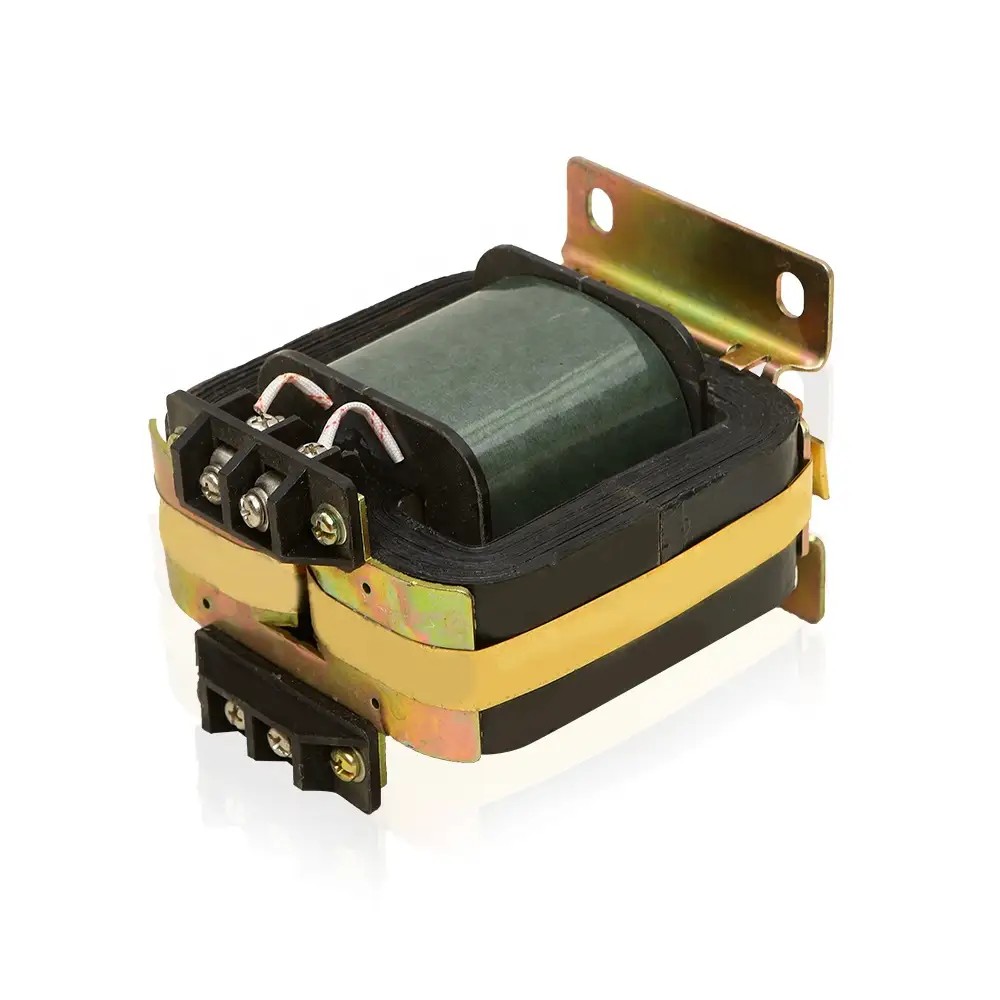

Transformator de tensiune JDG4-0.5

În calitate de producător profesionist din China, Comewill oferă transformatorul de tensiune JJDG4-0.5, proiectat pentru măsurarea precisă a tensiunii, măsurarea energiei și protecția releului. Construit cu un cadru fenolic termorigid rezistent și miezuri din oțel siliconic de înaltă calitate, este în conformitate cu standardele GB1207 și IEC60044-2.

Construcție robustă: un cadru dur din plastic fenolic termorigid asociat cu miezuri de oțel siliconic laminate la rece de înaltă calitate. Această construcție solidă oferă trei funcții indispensabile pentru nevoile noastre de achiziții: măsurarea punctuală a tensiunii, măsurarea fiabilă a energiei și protecția constantă a releului - toate esențiale pentru menținerea funcționării fără probleme a infrastructurii sistemului de alimentare. Verifică toate căsuțele atât pentru standardele interne GB1207, cât și pentru normele internaționale IEC60044-2:2003, îndeplinind standardul strict de calitate și conformitate pe care compania noastră o stabilește pentru proiectele de achiziții.

Construit ținând cont de prioritățile noastre principale de achiziție - precizie, siguranță și durată lungă de viață -, transformatorul de tensiune JDG4-0.5 este o potrivire perfectă pentru nevoile noastre atunci când echipam instrumente de măsurare sau sisteme de relee de protecție. Designul său compact, dar robust, rezistă supraîncărcărilor și continuă să funcționeze constant chiar și în condiții de interior dificile, sporind direct eficiența și siguranța sistemelor de alimentare pe care le implementăm. Fie pentru achiziții în vrac, fie pentru îmbunătățiri specifice ale echipamentelor, acest transformator se dovedește a fi o alegere de încredere, rentabilă, care se potrivește perfect cu cerințele de calitate și nevoile funcționale ale companiei noastre.

Caietul de sarcini

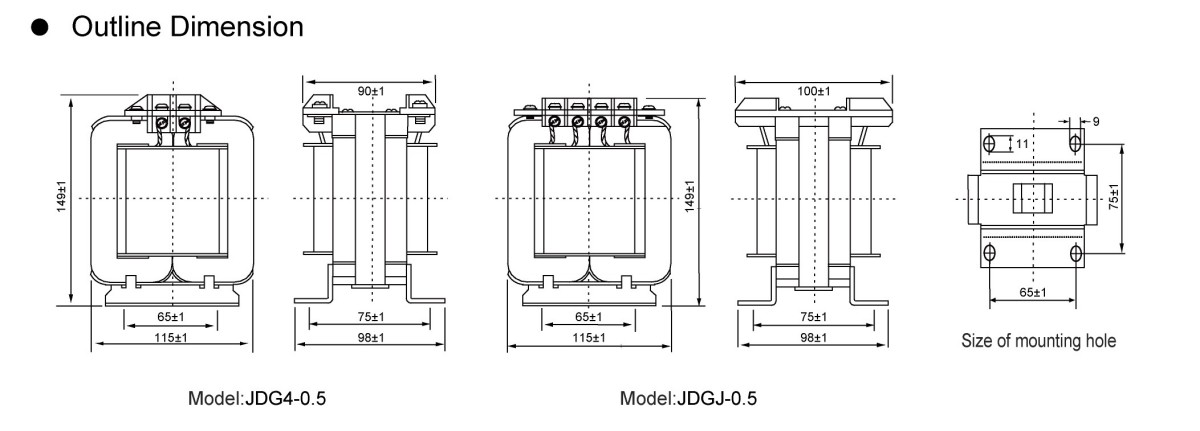

Structura și dimensiunile instalării

JDG4-0.5 Dimensiunile de instalare ale transformatorului de joasă tensiune de interior

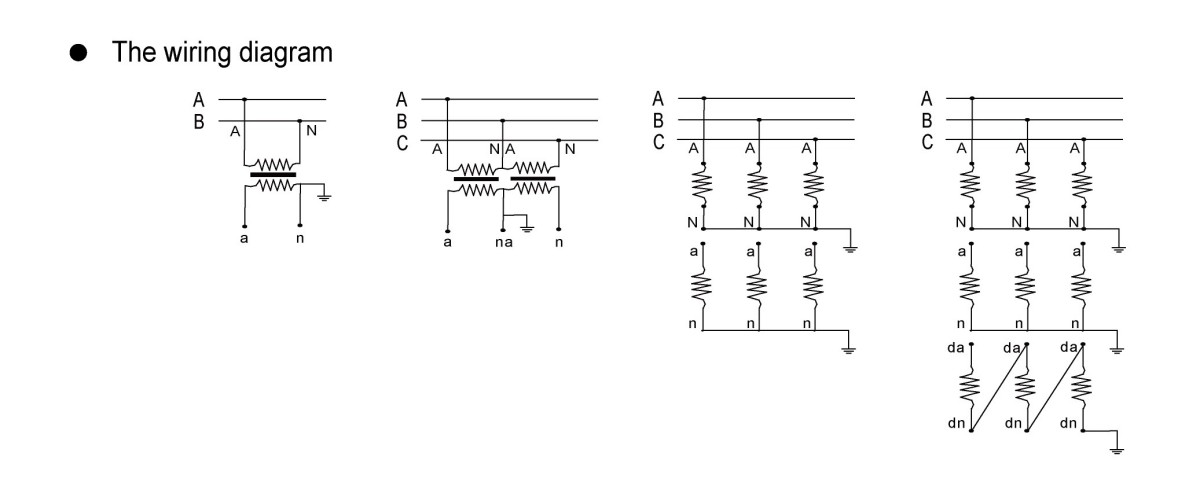

Metode de conectare pentru transformatoarele de tensiune

Soluții de conectare a transformatoarelor de tensiune orientate spre achiziții pentru Welcome (Wenzhou) Electric Co., Ltd

La selectarea și achiziționarea transformatoarelor de tensiune (PT) din fabrica noastră, trei scheme de conexiune specializate se remarcă prin caracterul lor practic de inginerie - fiecare adaptată la cerințele distincte ale sistemului și priorități funcționale, asigurând alinierea la standardele de achiziție a proiectului:

1. Conexiune cu împământare în stea (Y-Y).
Exclusiv pentru sistemele de alimentare cu puncte neutre neîmpământate sau cele împământate prin bobine de suprimare a arcului, această conexiune impune ca borna neutră a înfășurării primare să fie legată direct la pământ. Valoarea sa de bază de achiziție constă în permiterea unei măsurări precise a tensiunii faza-sol, o cerință nenegociabilă pentru monitorizarea stării de izolație în astfel de arhitecturi de sistem.
2. V-V Conexiune Delta incompletă
Construită folosind două PT-uri monofazate, această schemă interfață cu tensiunile de linie UAB și UBC ale rețelei electrice pentru a forma o structură delta incompletă. O opțiune de bază pentru achiziționarea în rețelele de 20 kV și mai jos fără împământare/suprimare arc cu bobină împământate, excelează la detectarea tensiunii între faze. O considerație critică de achiziție: nu are capacitatea de a măsura tensiunea fază-pământ, ceea ce o face nepotrivită pentru scenarii care necesită monitorizare completă a tensiunii.
3. Deschideți Delta Multi-Winding Connection
Formată din trei PT-uri monofazate cu trei înfășurări, această configurație adoptă fie cabluri YN, yn, d11 sau YN, y, d11 - cu neutrul înfășurării secundare în stea împământat prin faza B. Fiind o alegere versatilă de achiziție, se potrivește tuturor nivelurilor de tensiune, în special sistemelor de 3 ~ 15 kV. Înfășurarea secundară oferă funcționalitate dublă (măsurarea tensiunii între fază și fază-pământ), în timp ce designul delta deschis al înfășurării secundare auxiliare acceptă conectarea la monitoare de izolație, relee de rețea neîmpământate sau dispozitive de protecție a sistemului de împământare directă - extinzând aplicabilitatea acestuia în diverse scenarii de achiziție.
