Comewill, ca producător și furnizor de top din China, vă oferă transformator de curent LMZK-10, care oferă avantaje de bază, inclusiv o dimensiune compactă, miez detașabil pentru o instalare ușoară și măsurare de înaltă precizie folosind oțel siliconic importat. Este proiectat special pentru aparate de comutare compacte de 10 kV.
Acest transformator de curent LMZK-10 are avantaje esențiale, cum ar fi dimensiunea mică, greutatea ușoară, comutabil și instalarea ușoară și este potrivit pe scară largă pentru nevoile de achiziție ale aparatelor de comutație inelare compacte complet izolate. Este deosebit de potrivit pentru combinarea cu echipamente terminale la distanță, cum ar fi RTU și FTU, pentru a forma o unitate de eșantionare, oferind o soluție cuprinzătoare și suport de date pentru întregul sistem. După achiziție și instalare, nu este nevoie să modificați cablajul original. Poate fi instalat direct pe cablurile de intrare și de ieșire conectate, făcând operarea simplă și rapidă, reducând semnificativ costul instalării inginerești. În prezent, a fost utilizat pe scară largă în seria de aparate de comutație de rețea inelară complet izolată, cum ar fi SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS etc. și este, de asemenea, potrivit pentru achizițiile și nevoile de sprijin ale stațiilor combinate, cutii de distribuție prin cablu și alte echipamente.
În ceea ce privește materialele și procesele de bază, transformatorul de curent LMZK-10 utilizează ca materiale magnetice foi de oțel siliconic importate de înaltă calitate, cu permeabilitate ridicată, care au caracteristicile miezurilor de fier detașabile și pierderi reduse de circuit magnetic. Rășina este turnată în vid într-o carcasă din plastic ignifugă, cu rezistență excelentă la umiditate, performanță stabilă și fără nevoie de întreținere ulterioară, ceea ce îndeplinește cerințele de cost-eficiență pentru utilizare pe termen lung. În timpul instalării, prindeți cele două inele semicirculare pe cablul separat de fază și fixați-le cu cleme pentru a se îmbina perfect cu cablul, creând un aspect frumos și coordonat. Produsul este potrivit pentru scenariul de achiziție a cablurilor de 10KV cu specificații variind de la 35 mm² la 400 mm². Clema este realizată din oțel inoxidabil de înaltă calitate, care este robust și fiabil. Nu există curent turbionar generat în timpul utilizării, asigurând funcționarea în siguranță a echipamentului.
Factorul de putere pe partea de sarcină trebuie să îndeplinească COS φ=0,8 (care prezintă caracteristici de histerezis).
Curentul secundar nominal poate fi selectat din specificațiile de 5A sau 1A pentru a satisface nevoile diferitelor sisteme de alimentare.
Interval de temperatură a mediului: limita inferioară este -5 ℃, limita superioară este de 40 ℃, iar temperatura medie zilnică nu trebuie să depășească 30 ℃.
Frecvența nominală de operare acceptă două standarde comune: 50Hz sau 60Hz.
Altitudinea de instalare a echipamentului trebuie controlată la 1000 de metri sau mai jos.
Nivelul de poluare îndeplinește standardul de Nivel II și este potrivit pentru mediile industriale convenționale.
Producția și inspecția produsului urmează cu strictețe standardele naționale GB20840.1 și GB20840.2.

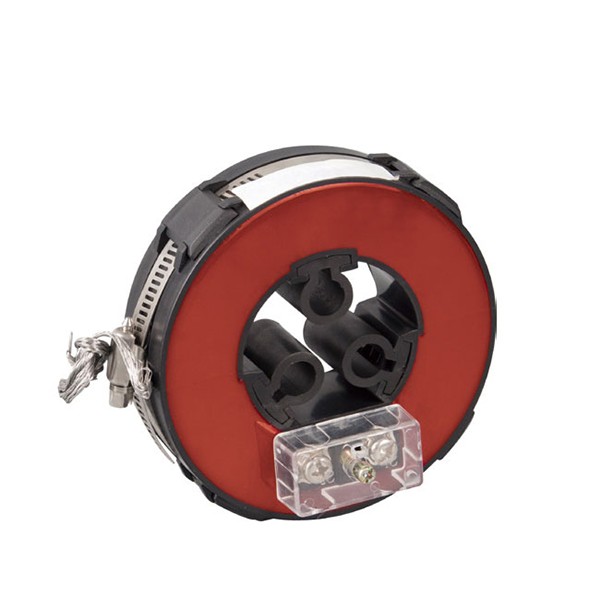

LMZK1
| Tip | LMZK1-10C | LMZK1-10P | LMZK1-10CP | |||||||
| Scop | Transformator de curent de măsurare | Transformator de curent de protecție | Transformator de curent cu dublu înfăşurare | |||||||
| Raport | Clasa de precizie și sarcina evaluată (VA) | Clasa de precizie și sarcina evaluată (VA) | Clasa de precizie și sarcina nominală (VA) | |||||||
| 0.5 | 1 | 3 | 10P15 | 10P10 | 10P5 | 0.5 | 1 | 10P10 | 10P5 | |
| 50/5 |
|
|
2.5 |
|
|
|
|
|
|
|
| 75/5 |
|
|
2.5 |
|
|
1.5 |
|
|
|
|
| 100/5 |
|
2.5 |
|
|
|
2.5 |
|
|
|
|
| 150/5 |
|
2.5 |
|
|
1.5 | 3.75 |
|
|
|
|
| 200/5 | 2.5 | 5 |
|
|
2.5 | 5 |
|
|
|
|
| 300/5 | 2.5 | 5 |
|
1.5 | 2.5 | 5 |
|
2.5 |
|
1.5 |
| 400/5 | 5 | 5 |
|
1.5 | 2.5 | 5 | 2.5 |
|
|
2.5 |
| 500/5 | 5 | 5 |
|
2.5 | 3.75 | 7.5 | 2.5 |
|
|
2.5 |
| 600/5 | 5 | 5 |
|
2.5 | 5 | 10 | 2.5 |
|
|
2.5 |

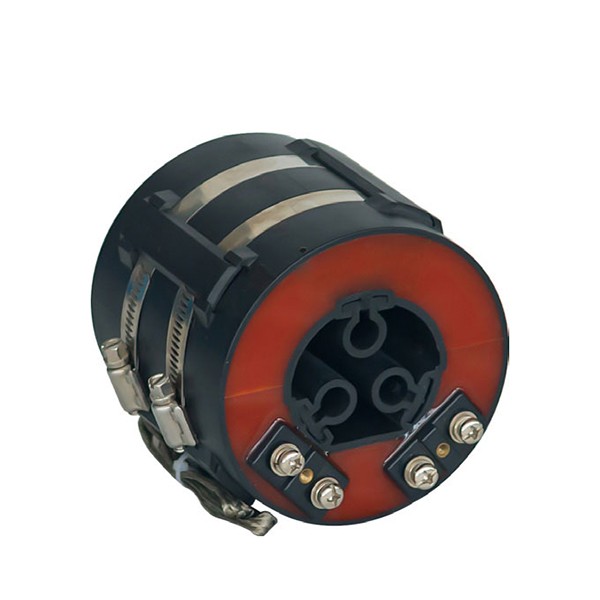

LMZK2
| Tip | LMZK2-10C |
|
|
LMZK2-10P |
|
LMZK2-10CP | |||||||
| Scop |
|
Măsurarea curentului | Curent de protectie | Curent dublu de înfășurare | |||||||||
|
|
transformator |
|
transformator |
|
transformator | ||||||||
| Raport |
|
Clasa de precizie și | Clasa de precizie și | Clasa de precizie și sarcina nominală | |||||||||
|
|
sarcina nominală (VA) | sarcina nominală (VA) | (VA) | ||||||||||
| 0,2 0,5 1 10P15 10P10 10P5 0,5 1 10P10 10P5 | |||||||||||||
| 50/5 | 2.5 |
|
2.5 | ||||||||||
| 75/5 | 2.5 | 2.5 | 2 |
|
1.5 | ||||||||
| 100/5 | 2.5 | 5 | 2.5 | 5 | 2.5 | 2.5 | |||||||
| 150/5 | 2.5 | 5 |
|
2.5 | 5 |
|
2.5 | 2.5 | |||||
| 200/5 | 3.75 | 7.5 |
|
3.75 | 7.5 |
|
3.75 | 2.5 | |||||
| 300/5 | 2.5 | 5 | 3.75 | 5 | 10 | 2.5 | 5 |
|
2.5 |
|
5 | ||
| 400/5 | 5 | 7.5 | 3.75 | 5 | 10 | 5 | 5 |
|
2.5 | 5 | |||
| 500/5 | 5 | 7.5 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
| 600/5 | 5 | 10 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
