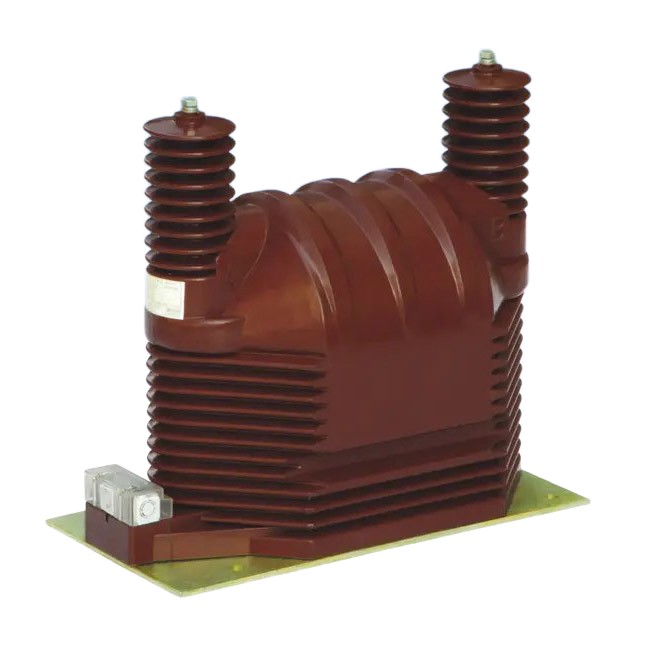

Construite cu materiale izolante de top, transformatoarele de tensiune JDZ9-35Q de înaltă calitate fabricate de Comewill, un producător profesionist din China, au un design compact, dar dur. Asta înseamnă că rezistă bine din punct de vedere mecanic și oferă o izolare electrică solidă, fără a se zgâri în durabilitate. Fiecare model are și propria sa specialitate: JDZ9-35Q gestionează umezeala ca un profesionist, deci este perfect pentru locurile umede sau umede. JDZ9-35G, pe de altă parte, vine cu o protecție puternică la supratensiune - vă protejează sistemul electric de vârfurile bruște de tensiune.
Indiferent dacă utilizați transformatoare de tensiune JDZ9-35Q în substații, fabrici industriale sau rețele de distribuție a energiei, ambele modele oferă măsurători de tensiune consistente și precise pe termen lung. Ei nu doar duc la bun sfârșit treaba, ci fac sistemul dvs. electric mai sigur și mai eficient de rulat.
Tensiune nominală: 35 kV (partea primară)
Raport de transformare nominal: 35000/100 V (unele modele acceptă configurația cu mai multe înfășurări)
Nivel de precizie: 0,2, 0,5, 1,0, 3,0, 6P (unele modele acceptă nivelul de combinație, cum ar fi 0,2/0,5/6P)
Nivel de izolare nominal: 40,5/95/200 kV (unele modele sunt 42/95/185 kV)
Ieșire maximă: 1000 VA (unele modele pot ajunge până la 2000 VA)
Turnare cu rășină epoxidice complet închisă, rezistentă la poluare și umiditate, potrivită pentru regiunile tropicale.
Instalarea plăcii inferioare, dimensiune compactă, suportă instalarea în orice direcție.
Cutia de borne de ieșire secundară poate conduce firele în mai multe direcții și are un design antifurt.
Contorizarea energiei, monitorizarea tensiunii și protecția releului în sistemul de alimentare.
Transformatorul de tensiune JDZ9-35Q poate fi instalat și în tipul KYN-35 și alte aparate de comutare de înaltă tensiune.

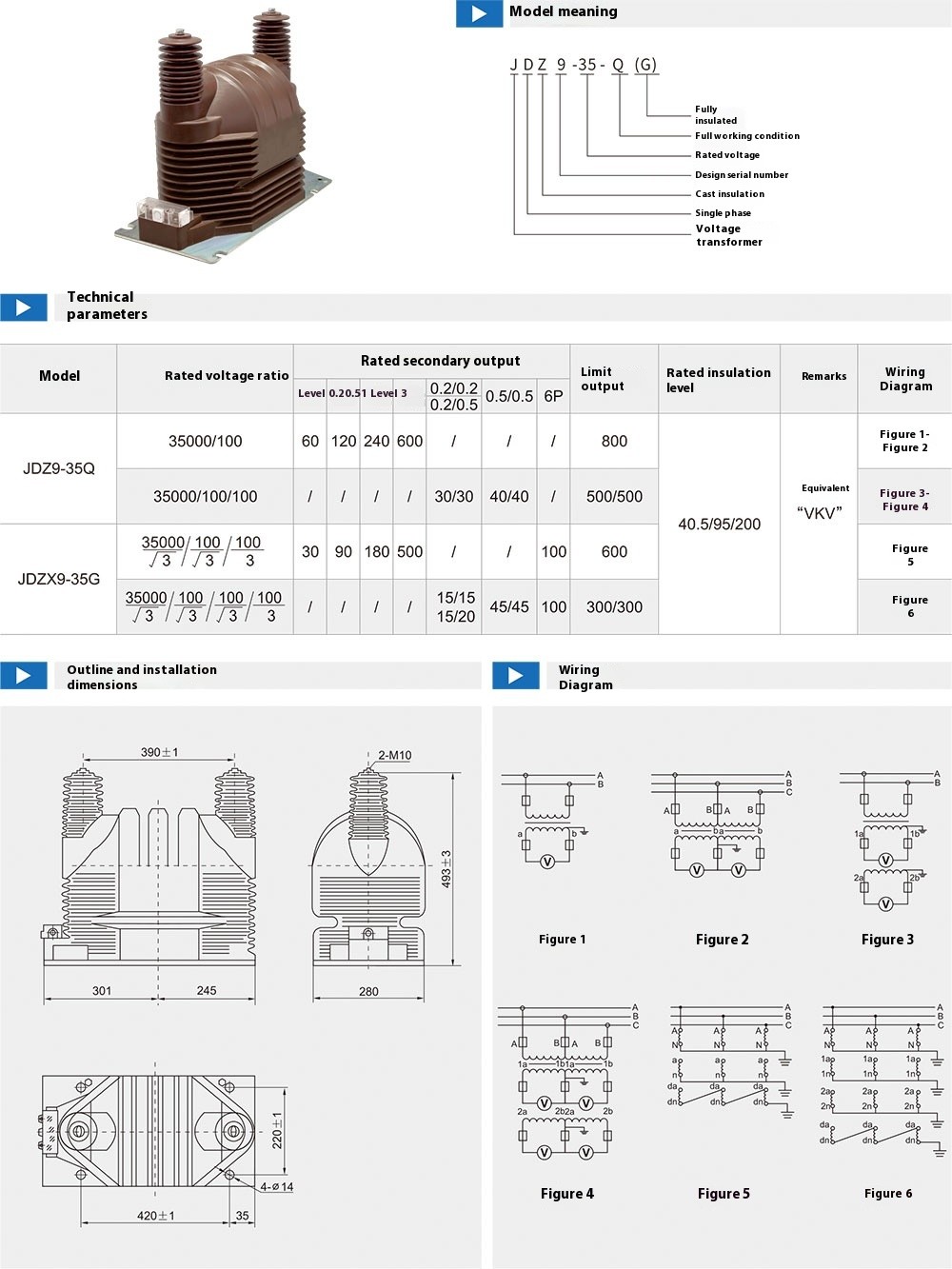

| Tip | raportul de tensiune (kV) | Ieșire secundară nominală (VA) | Ieșire maximă (VA) | nivel de izolare (kV) | Schema de cablare | |||||||
| 0.2 | 0.5 | 1 | 3 | 0,2/0,2 | 0,2/0,5 | 0,5/0,5 | 6P(3P) | |||||
| JDZ9-35 | 35/0.1 | 60 | 120 | 240 | 600 | / | / | / | / | 800 |
|
Figura 1-2 |
| 35/0,1/0,1 | / | / | / | / | 30/30 | 30/30 | 40/0 | / | 500/500 | 40,5/95/200 | Figura 3-4 | |
| JDZ9-35 | 35/ 0,1/0,1✓3 /✓3/3 | 30 | 90 | 180 | 500 | / | / | / | 100 | 600 | Figura 5 | |
| 35 /0,1/0,1/0,1✓3/✓3/✓3/ 3 | / | / | / | / | 15/15 | 15/20 | 45/5 | 100 | 300/300 | Figura 6 | ||
