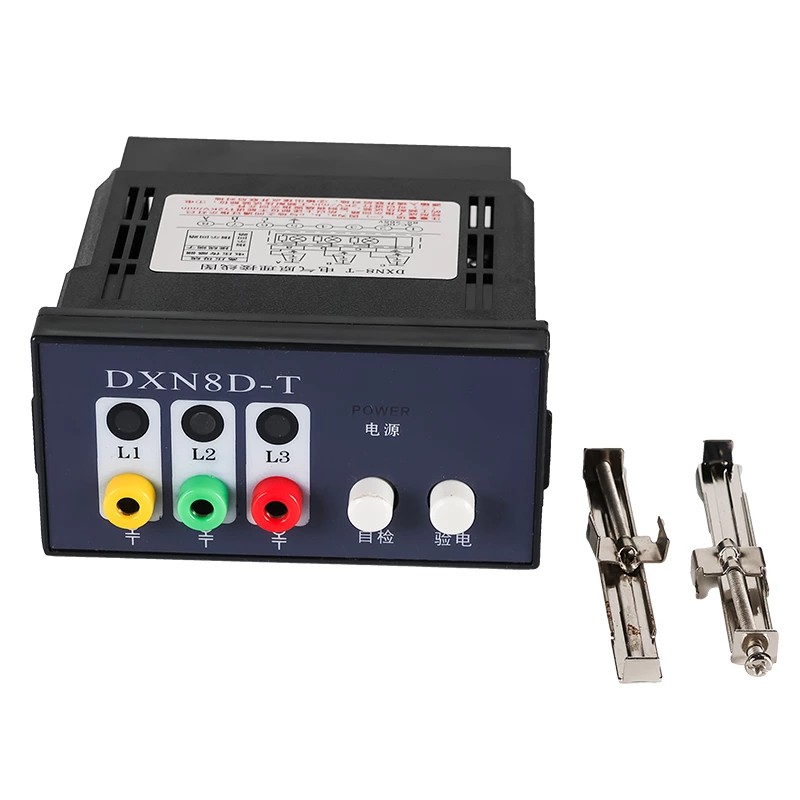

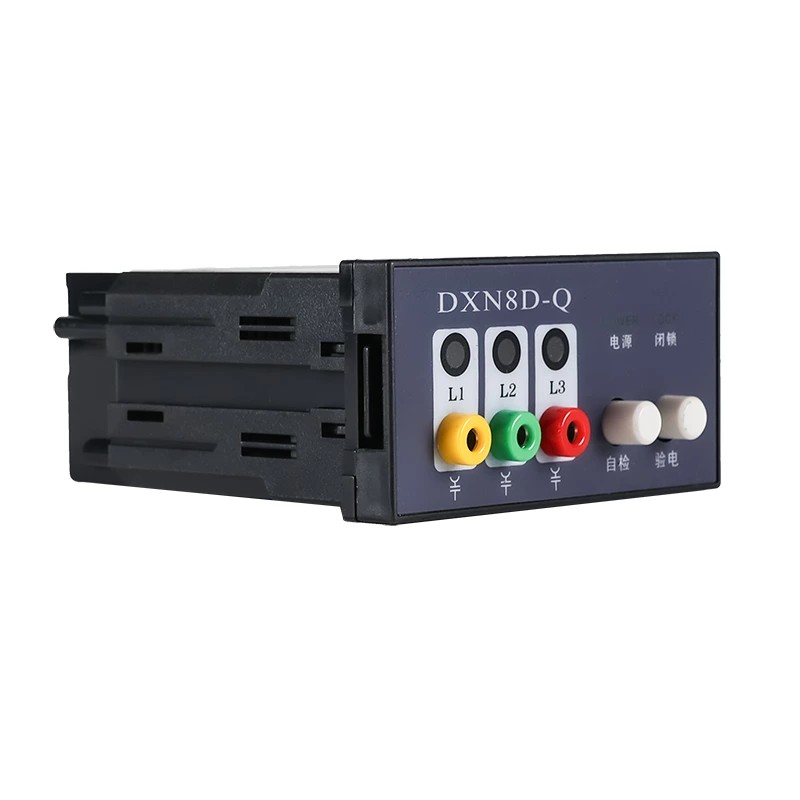

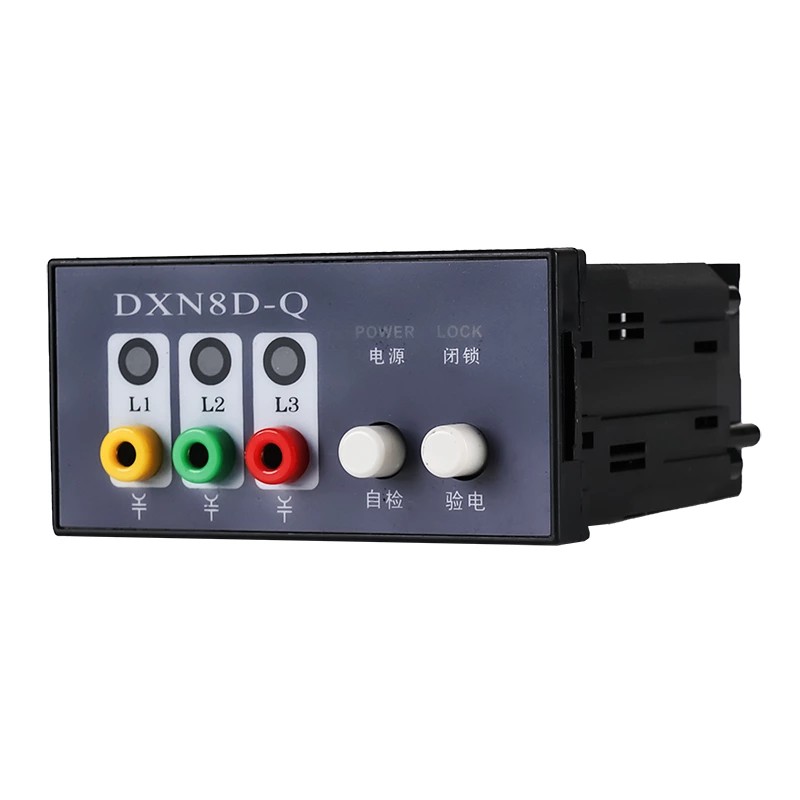

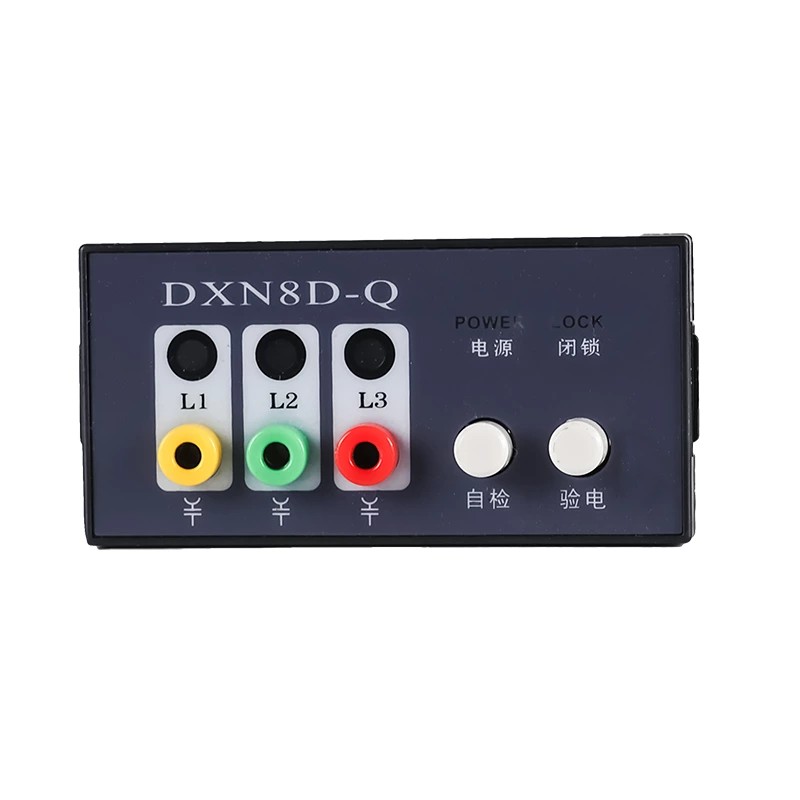

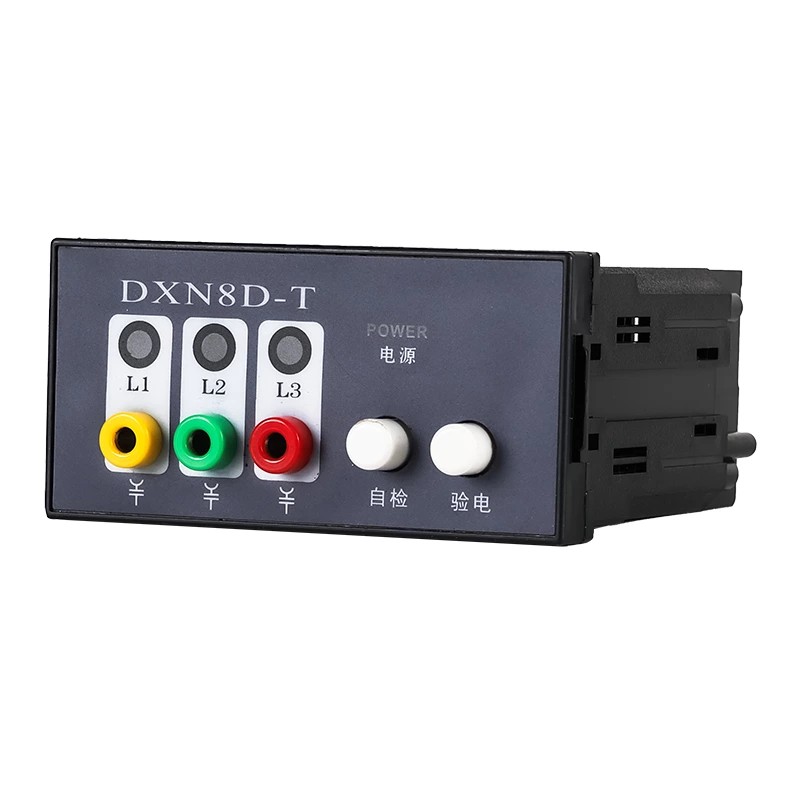

Dispozitiv de afișare live de înaltă tensiune pentru interior Tip DXN8-Q/T

Susținut de aplicații dovedite pe teren și de validare inginerească, dispozitivul de afișare în timp real de înaltă tensiune pentru interior al fabricii Comewill de tip DXN8-Q/T oferă o actualizare practică de siguranță pentru mediile de înaltă tensiune. Dispozitivul permite confirmarea vizuală instantanee a stării de alimentare, prevenind în același timp operațiunile nesigure prin blocarea automată.

Ce este tipul dispozitivului de afișare live de înaltă tensiune pentru interior DXN8-Q/T?

Dispozitivul de afișare live de înaltă tensiune pentru interior de tip DXN8-Q/T este un dispozitiv de siguranță cu dublă funcție care integrează indicația de alimentare și protecția mecanică de blocare. Proiectat pentru sisteme de comutație interioare de 6–40 kV, utilizează tehnologia de detectare a câmpului electric fără contact pentru a detecta prezența tensiunii și pentru a oferi alerte vizuale imediate, prevenind în același timp accesul neautorizat sau nesigur la echipamentele sub tensiune.

Caracteristici cheie:

1. Mecanism de protecție dublă de siguranță

LED-ul luminos intermitent indică clar starea de înaltă tensiune activă

Blocarea automată împiedică deschiderea ușilor aparatului de comutare atunci când este alimentată

Eliberare instantanee când tensiunea este îndepărtată

Elimină operarea greșită și riscurile de șoc electric

2. Tehnologia de detectare fără contact

Principiul de cuplare a câmpului electric asigură o detectare sigură

Fără contact direct cu piesele sub tensiune

Îmbunătățește siguranța și prelungește durata de viață a dispozitivului

3. Design industrial durabil

Carcasa ABS ignifuga

Rezistent la praf, umiditate și fluctuații de temperatură

Durată lungă de viață de 8-10 ani fără întreținere

4. Instalare rapidă și standardizată

Găuri de montare pre-găurite

Kit complet de accesorii inclus

Nu sunt necesare instrumente speciale sau configurații complexe

Instalarea s-a finalizat în câteva minute

5. Capacitatea de indicare a erorilor

Identifică defecțiunile de împământare monofazate

Indicatorul de fază de defecțiune se stinge automat

Accelerează depanarea și reduce timpul de nefuncționare

Principiul de funcționare

Detectare câmp electric → Conversie semnal → Avertizare LED → Interblocare → Indicare defecțiune

Dispozitivul de afișare live de înaltă tensiune pentru interior Comewill (modelul DXN8-Q/T) utilizează cuplarea câmpului electric și tehnologiile de detectare fără contact pentru a monitoriza în siguranță și continuu starea de funcționare a echipamentelor de 6–40 kV în timp real. Dispozitivul găzduiește trei senzori interni independenți, corespunzători barelor de fază A, B și C; acești senzori generează semnale prin detectarea câmpului electric de înaltă tensiune și le transmit către modulul de afișare.

Când echipamentul este sub tensiune, indicatoarele LED clipesc, iar mecanismul de interblocare mecanică blochează simultan și automat ușa cabinetului de distribuție. Când tensiunea este îndepărtată, indicatoarele se opresc, iar mecanismul de interblocare se decuplează automat, obținând astfel o combinație intuitivă de indicare a stării active și protecție anti-operare greșită bazată pe interblocare. În cazul unei defecțiuni monofazate la pământ, indicatorul pentru faza defectată se stinge, în timp ce indicatorii pentru celelalte două faze continuă să clipească, facilitând localizarea rapidă a defecțiunii la fața locului.

Aplicații

Tipul DXN8/QT este utilizat pe scară largă în sistemele de distribuție de înaltă tensiune interioare, inclusiv:

Aparatură de comutare de medie tensiune (6–40 kV)

Sisteme de bare colectoare de intrare

Întrerupătoare și dulapuri de comandă

Instalatii de transformatoare

Cutii de joncțiune și reactoare de înaltă tensiune

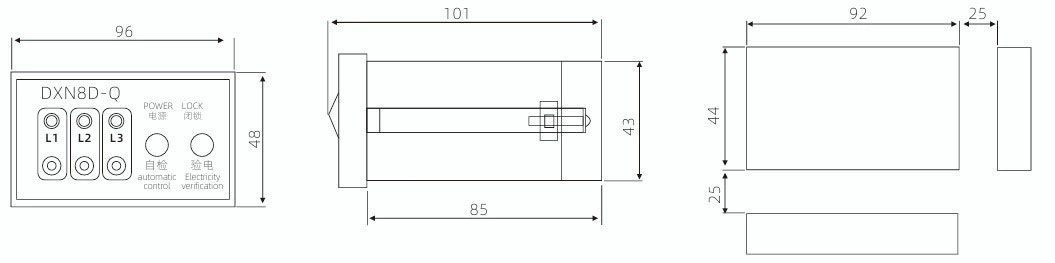

Forma și dimensiunea deschiderii

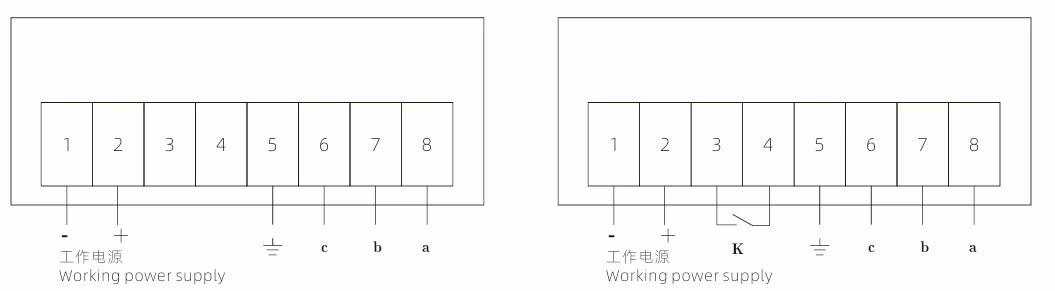

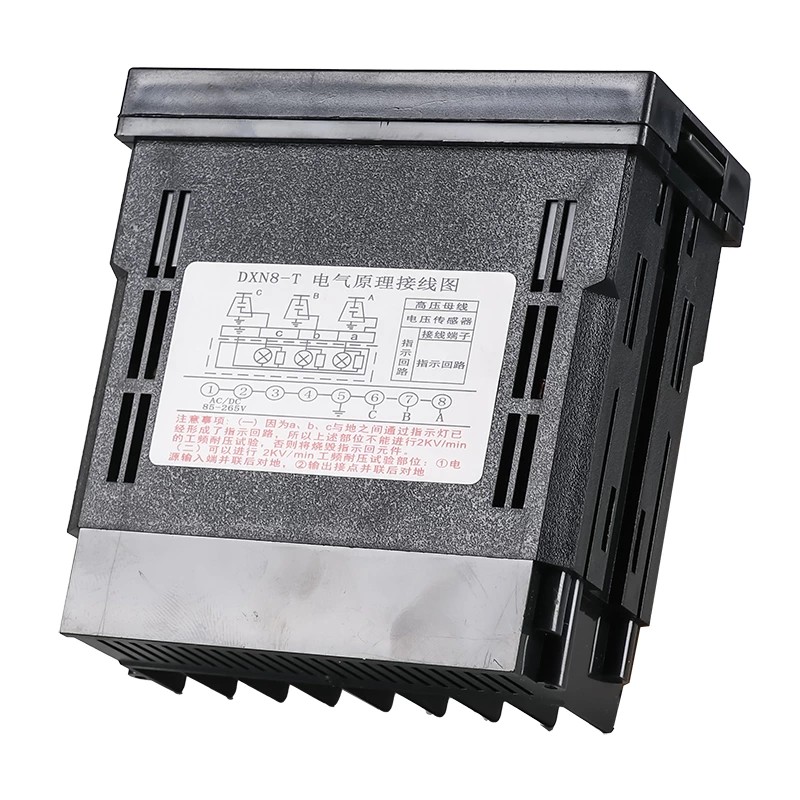

Schema electrică din spate
