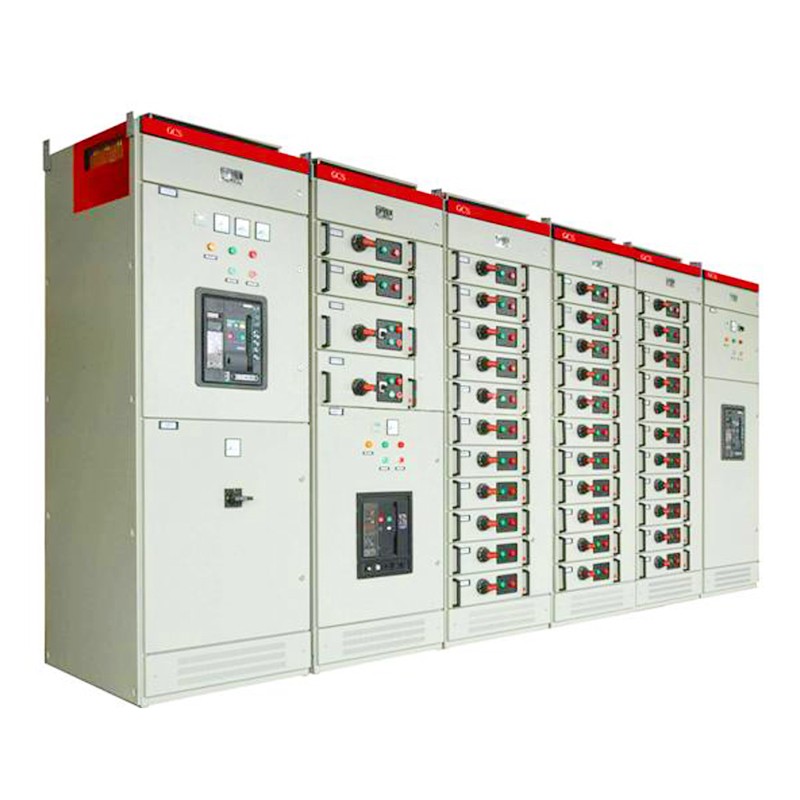

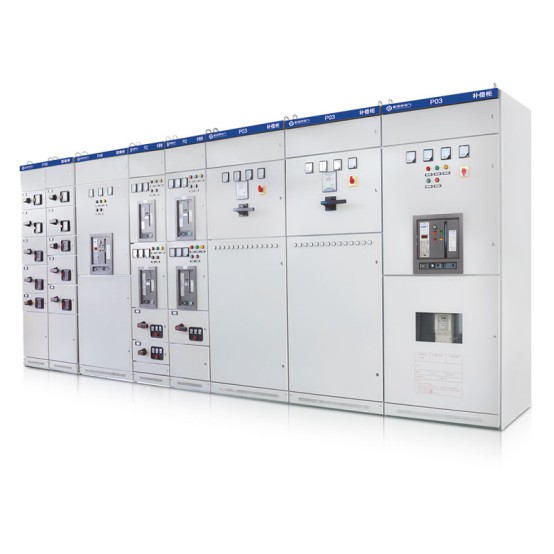

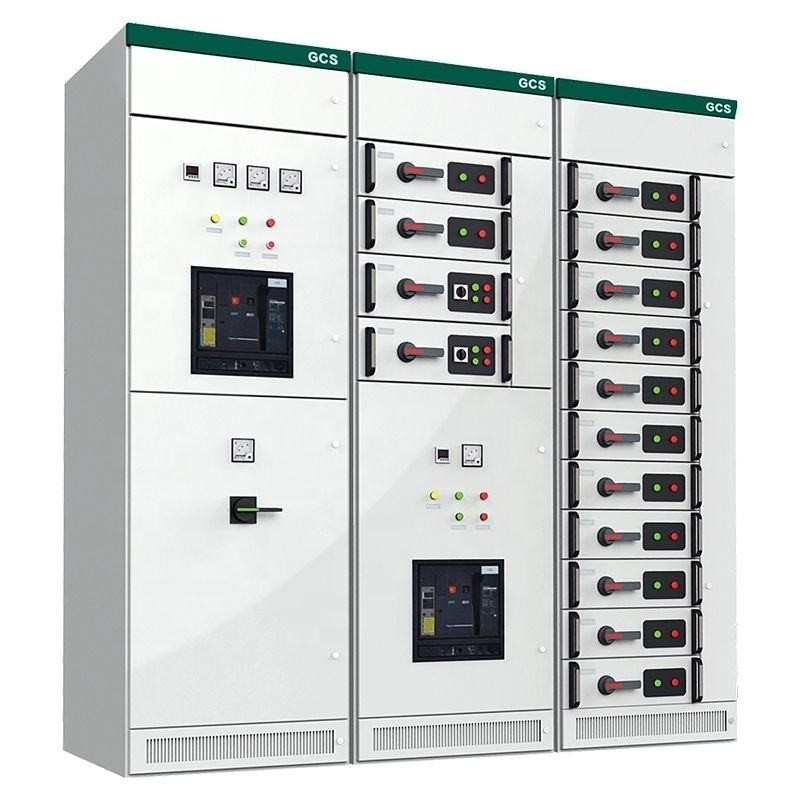

Aparatură retrasă de joasă tensiune GCS

Compartimentul retractabil de joasă tensiune GCS de înaltă calitate Comewill are capacități ridicate de fabricare și rupere, stabilitate dinamică și termică bună, o structură avansată și rezonabilă, o schemă electrică flexibilă, un nivel ridicat de protecție, siguranță și fiabilitate, ușurință de întreținere și indicatori excelenți de performanță tehnică.

Caracteristică

1. Cadrul dulapului GCS de joasă tensiune retractabil adoptă tehnologia de pliere dublă și este fabricat din plăci de oțel acoperite cu aluminiu-zinc. Proiectat cu găuri modulare cu pas de 25 mm (profil K), cadrul are o structură simplă și o durabilitate excepțională. Asamblat cu conexiuni precise cu șuruburi transversale și longitudinale, întregul cadru nu necesită întreținere pe toată durata de viață.
2. Carcasa dulapului este supusă galvanizării și acoperirii cu pulbere pentru o protecție sporită. Capacul superior al compartimentului barelor colectoare orizontale este detașabil, facilitând instalarea la fața locului și reducând complexitatea operațională.
3. Zonele funcționale din dulap sunt clar compartimentate, cuprinzând în principal compartimente pentru unități funcționale și compartimente pentru cabluri. Fiecare unitate funcționează independent cu funcții izolate, asigurând nicio interferență reciprocă între diferitele componente.
4.Bara colectoare orizontală este montată orizontal în partea de jos a dulapului, îmbunătățind semnificativ capacitatea acesteia de a rezista la stresul electric indus de curenții de scurtcircuit.
5. Cu o structură de tip sertar, dulapul poate găzdui până la 36 de circuite, fiecare cu un curent nominal de 400 A sau mai mic. Circuitele sertarelor suportă conversia în trei poziții fără a compromite gradul de protecție al dulapului.
6.Fiecare unitate funcțională poate găzdui maximum 11 sertare de dimensiuni normale sau 22 de sertare de jumătate (1/2), oferind opțiuni de configurare flexibile.
7. Sertarele sunt echipate cu cinci poziții operaționale: Deschis, Închis, Test, Extras și Izolat. Indicatorii audio, vizuali și textual corespunzători oferă semnale clare de stare pentru o operare intuitivă.

Prezentare generală a produsului

Aparatul de comutare retrasabil de joasă tensiune GCS, dezvoltat și furnizat independent de Welcome (Wenzhou) Electric Co., Ltd., este un set complet de performanță premium, adaptat pentru sistemele de distribuție a energiei de joasă tensiune - o alegere ideală pentru achiziții de inginerie, potrivirea proiectelor și achiziționarea de echipamente în vrac. Integrând o structură științifică modulară cu performanțe electrice fiabile, acest aparat de comutare este achiziționat și aplicat pe scară largă în scenarii cheie, cum ar fi centrale electrice, ateliere industriale, clădiri înalte și complexe comerciale la scară largă, servind ca dispozitiv de bază pentru controlul distribuției de energie și alocare precisă a energiei.
Avantajul său de bază de achiziție constă în designul avansat „retrasabil”: fiecare unitate funcțională (inclusiv întreruptoare, contactoare etc.) poate fi retrasă sau introdusă cu ușurință fără a perturba funcționarea generală a sistemului. Acest lucru simplifică semnificativ procesele de întreținere și reparații post-achiziție, minimizează timpul de nefuncționare a echipamentelor și reduce efectiv costurile totale de operare și întreținere pentru părțile care efectuează achiziții.
În timpul producției, Welcome (Wenzhou) Electric Co., Ltd. aderă la standarde stricte de control al calității, adoptând materiale izolante de înaltă calitate și tehnici de producție de precizie. Aparatul este echipat cu multiple mecanisme cuprinzătoare de protecție de siguranță (protecție la scurtcircuit, protecție la suprasarcină etc.), permițându-i să se adapteze stabil la mediile complexe ale rețelei electrice și să asigure funcționarea sigură și continuă a sistemului de distribuție - îndeplinind pe deplin cerințele de înaltă fiabilitate ale proiectelor de achiziții. În plus, designul său modular flexibil acceptă extinderea la cerere, care se potrivește cu exactitate nevoilor de achiziții personalizate ale diferitelor proiecte pentru diferite capacități și moduri de control, sporind adaptabilitatea și rentabilitatea achizițiilor. Fiind un echipament de distribuție a energiei de joasă tensiune rentabil, eficient și sigur, a devenit o opțiune de achiziție de încredere în domeniul modern de distribuție a energiei de joasă tensiune.
Acest aparat de comutație retractabil de joasă tensiune GCS respectă pe deplin standardele internaționale și naționale relevante, cum ar fi IEC60439-1, GB7251.1 „Aparatură completă de joasă tensiune și echipament de control” și GB/T 24274 „Aparatură completă retrasă de joasă tensiune și echipament de control”, asigurându-se că proiectele de achiziții îndeplinesc cerințele de standardizare și asigurare a calității, asigurarea și conformitatea cu deciziile solide.
‌

Condiții de mediu de utilizare normale

Temperatura ambiantă: temperatura aerului ambiant nu trebuie să depășească +40℃ sau să fie mai mică de -5℃, iar temperatura medie pe 24 de ore nu trebuie să depășească +35℃. Pentru proiectele de achiziții care implică utilizarea dincolo de intervalul de temperatură de mai sus, tabloul de comutație retractabil de joasă tensiune GCS trebuie să funcționeze la capacitate redusă pentru a asigura siguranța operațională și stabilitatea performanței.
Umiditate relativă: Când temperatura ambientală maximă atinge +40℃, umiditatea relativă nu trebuie să depășească 50%. Umiditatea mai mare este permisă la temperaturi mai scăzute (de exemplu, 90% umiditate relativă la +20℃). În timpul achiziției și al instalării ulterioare, trebuie să se acorde suficientă atenție riscurilor potențiale de condens cauzate de schimbările bruște de temperatură pentru a evita defectarea echipamentului.
Altitudine: Altitudinea standard a locului de instalare nu trebuie să depășească 2000 m deasupra nivelului mării. Pentru proiectele de achiziții în zone de peste 2000 m, echipamentul trebuie să fie redus corespunzător pentru utilizare, iar cerințele relevante vor fi specificate clar în contractul de achiziție.
Condiții ale locului de instalare: Aparatul de comutare trebuie instalat în locații fără pericole de incendiu, riscuri de explozie, praf greu, coroziune chimică și vibrații sau impact severe. Părțile de achiziție trebuie să confirme că mediul la fața locului îndeplinește cerințele de mai sus înainte de livrare pentru a asigura durata de viață și fiabilitatea echipamentului.
Negociere de mediu special: Dacă mediul de utilizare real al proiectului de achiziție nu îndeplinește cerințele menționate mai sus, partea cumpărătoare va comunica și negocia prompt cu Welcome (Wenzhou) Electric Co., Ltd. pentru a formula soluții personalizate (cum ar fi îmbunătățiri speciale ale materialelor sau îmbunătățiri structurale) pentru a asigura conformitatea cu nevoile de funcționare a proiectului.

Principalii parametri tehnici

Notă: Pentru soluția de cablare din spate, se recomandă o adâncime a carcasei de 1000 mm.

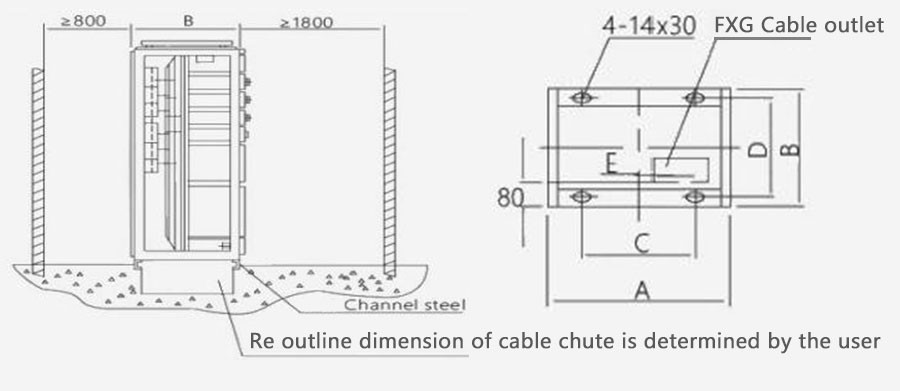

Diagrama de instalare

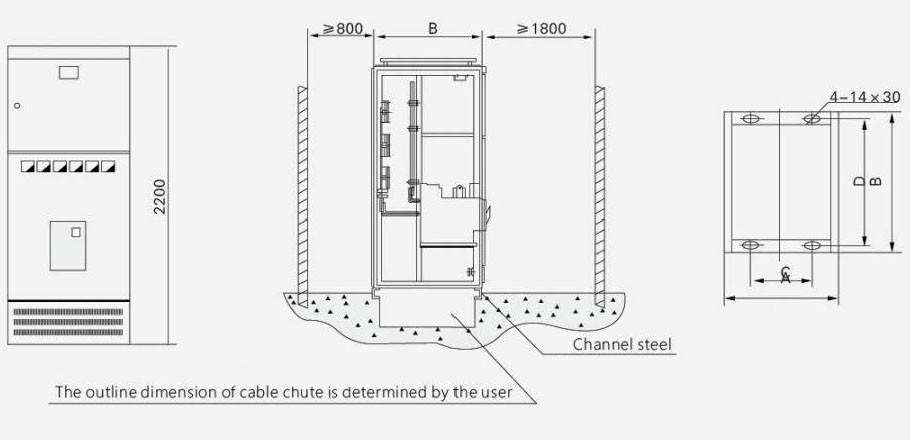

FIG 2 Schema de instalare a dulapului PC

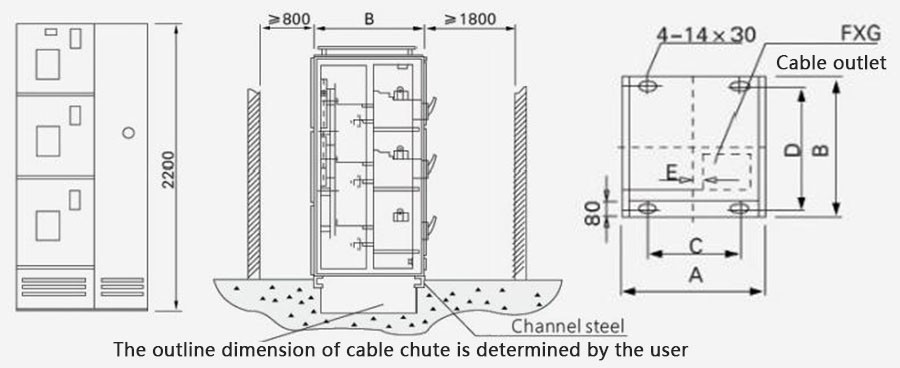

3 Schema de instalare a cabinetului MCC
