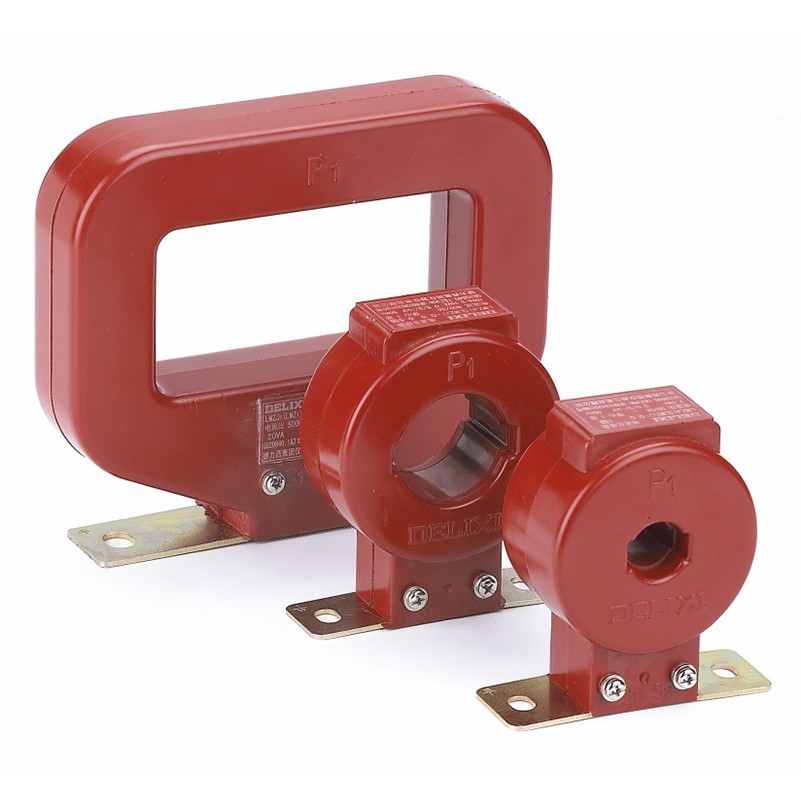

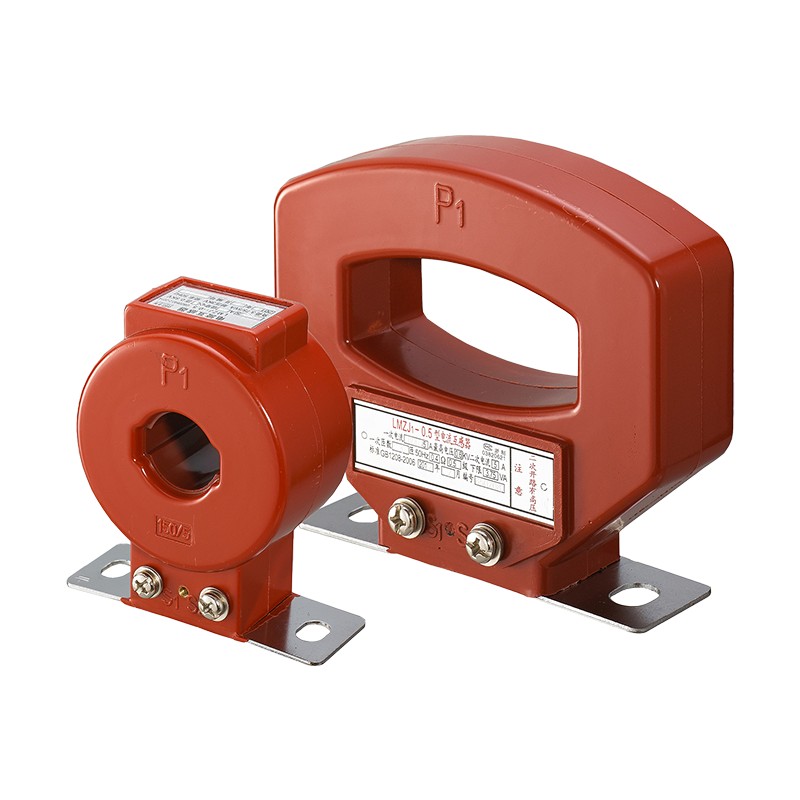

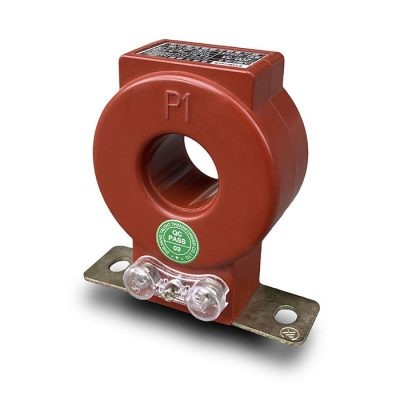

În calitate de producător profesionist din China, Comewill ar dori să vă ofere un transformator de curent LMZJ1-0.5 personalizat, care este rafinat folosind tehnologia de turnare a izolației cu rășină și adoptă un mod de instalare fix al plăcii de bază. Cu o stabilitate operațională mai bună și durabilitate pe termen lung, economisește costurile de întreținere pentru partenerii de achiziții de la rădăcină. Oferă mai multe opțiuni de viteze de înaltă precizie de 0,2, 0,5, 0,2 și 0,5 secunde, acoperind cu ușurință nevoile diferențiate ale aplicațiilor în diferite scenarii.
Designul structural compact face instalarea și desfășurarea mai flexibile, iar suportul dublu al configurației de siguranță de nivel superior și durata de viață ultra lungă face ca transformatorul de curent LMZJ1-0.5 să fie o alegere de încredere în achiziționarea sistemelor moderne de joasă tensiune. Merită menționat faptul că acest transformator de joasă tensiune are o rezistență excelentă la temperaturi ridicate și rezistență la poluare și poate menține funcționarea stabilă chiar și în medii dure, maximizând valoarea fiecărei investiții de achiziție.
Miezul transformatorului de curent LMZJ1-0.5 este un miez circular de fier realizat din foi de oțel siliciu laminate la rece - acest design de înfășurare de precizie este cheia pentru maximizarea eficienței magnetice și pentru a pune bazele funcționării fiabile.
Înfășurarea secundară este înfășurată uniform în jurul acestui miez circular de fier, care este un aranjament proiectat cu atenție care asigură performanțe consistente în toate condițiile de funcționare și elimină problemele de ieșire inegale.
Fereastra centrală trece prin mijlocul produsului și este proiectată pentru integrarea perfectă a barelor colectoare, în timp ce baza robustă din partea inferioară oferă un punct de instalare mai sigur și mai stabil pentru produs, făcându-l ușor de instalat.
Întreaga componentă este turnată din material izolator din rășină nesaturată. Această carcasă robustă nu numai că sporește durabilitatea, dar îmbunătățește și siguranța și protejează componentele interne de presiunea mediului, făcând transformatorul rezistent în diferite medii de lucru.
| Parametrul electric | Parametru mecanic | ||
| Frecvenţă | 50/60Hz | Caz | PC/UL94-V0 |
| Intrare nominală | 5A-5000A | Bobină | PBT |
| Domeniul de măsurare | 5%In-120%In | Miez | Oțel siliconic |
| Ieșire nominală | 1A,5A | Constructii | Şurub |
| Tensiune de raport | 0,72 KV (AC) | Temp. de operare | －25℃～＋75℃ |
| rigiditate dielectrică | 3.0KV/1mA/1min | Umiditatea de funcționare | ≤85% |
| Rezistenta de izolare | DC500V/100MΩ min | Conexiune de ieșire | Terminal |
| Model | Primar/Secundar | Dimensiuni gaura barei colectoare (mm) | Sarcina nominală (VA) | Clasa de precizie | Tensiune nominală |
| LMZJ1-0,5 30 | 5/5A~300/5A | ø=31mm | 2,5~5 | 0,2S 0,5S 0,5 | 0,72 KV(AC) |
| LMZJ1-0,5 35 | 5/5A~300/5A | ø=35mm | 2,5~5 | 0,2S 0,5S 0,5 | 0,72 KV(AC) |
| LMZJ1-0,5 40 | 200/5A~500/5A | ø=42mm | 5 | 0,2S 0,5S 0,5 | 0,72 KV(AC) |
| LMZJ1-0,5 50 | 400/5A~600/5A | ø=56mm | 5 | 0,2S 0,5S 0,5 | 0,72 KV(AC) |
| LMZJ1-0,5 80 | 750/5A~1200/5A | ø=83mm | 10~20 | 0,2S 0,5S 0,5 | 0,72 KV(AC) |
| LMZJ1-0,5 100 | 800/5A~2000/5A | ø=102mm | 10~30 | 0,2S 0,5S 0,5 | 0,72 KV(AC) |
| LMZJ1-0,5 140 | 2000/5A~4000/5A | ø=142mm | 15~30 | 0,2S 0,5S 0,5 | 0,72 KV(AC) |
| LMZJ1-0,5 180 | 5000/5A~6000/5A | ø=182mm | 15~30 | 0,2S 0,5S 0,5 | 0,72 KV(AC) |

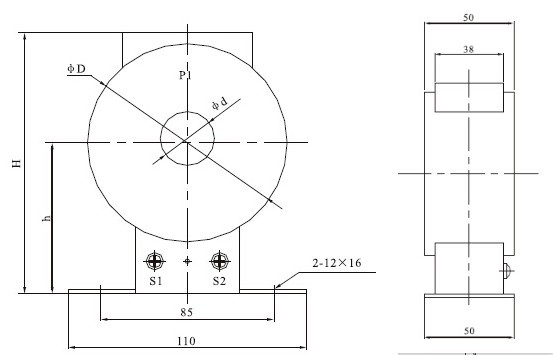

| Tip | Raportul curent | H | h | φD | φd |
| LMZ1-0,5 | 5-300/5 | 117 | 68 | 90 | 30 |

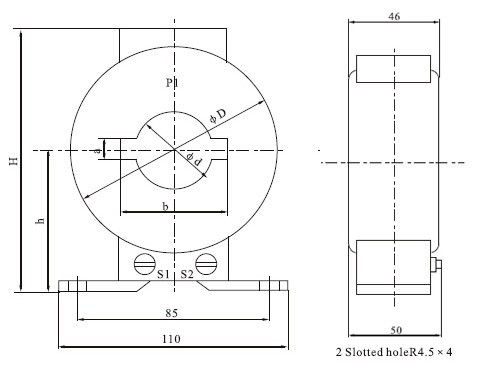

| Tip | Raportul curent | H | h | φD | φd | a | b |
| LMZJ1-0,5 | 5-300/5 | 118 | 70 | 91 | 32 | 10 | 41 |
| 400-600/5 | 128 | 75 | 97 | 43 | 12 | 52 |

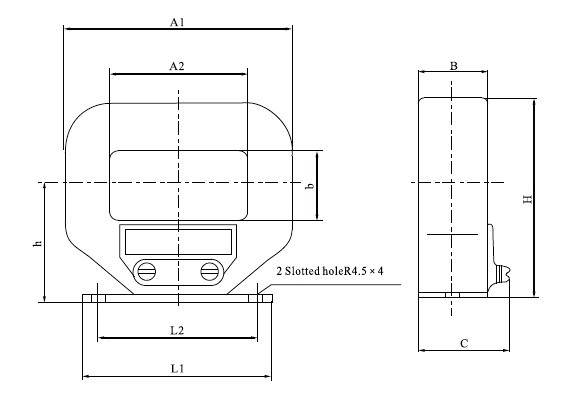

| Tip | Raportul curent | A1 | A2 | B | h | H | L1 | L2 | C | b |
| LMZJ1-0,5 | 1000/51200/51500/5 | 172 | 104 | 30 | 80 | 140 | 156 | 123 | 41 | 50 |
| 2000/53000/5 | 216 | 140 | 42 | 102 | 182 | 175 | 150 | 46 | 70 | |
| 4000/55000/5 | 238 | 150 | 55 | 117 | 220 | 230 | 180 | 60 | 94 |
