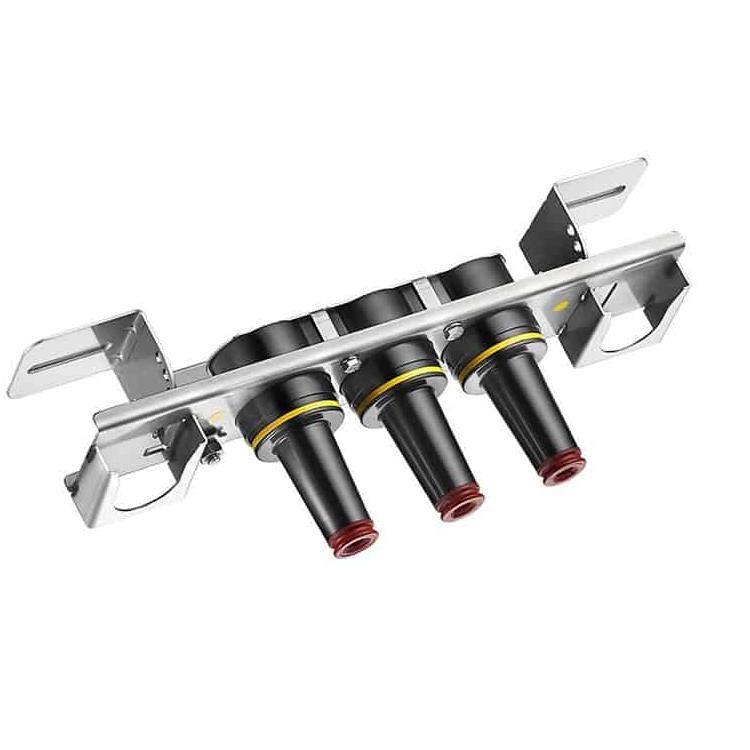

15KV 200A Loadbreak Jonction

Joncțiunea Loadbreak 15KV 200A a fabricii Comewill are o cale de transport de curent din cupru, asigurând o performanță fiabilă și consecventă, indiferent de condiții.
Îndeplinește pe deplin cerințele standardului IEEE 386 și este complet interschimbabil cu produsele concurenților și cu alte componente de împerechere care respectă, de asemenea, standardul IEEE 386. Când este instalat cu piese potrivite, această joncțiune de rupere de sarcină oferă o conexiune complet ecranată, ideală pentru aplicațiile de rupere de sarcină.

Ce este o joncțiune Loadbreak 15KV 200A?

O joncțiune Loadbreak 15KV 200A este un dispozitiv de conectare a cablurilor de medie tensiune utilizat în sistemele de distribuție a energiei pentru a conecta, ramifica și secționaliza în siguranță cablurile subterane de 15kV, permițând în același timp funcționarea de rupere (comutare sub tensiune). De obicei, include mai multe interfețe de 200 A (cum ar fi 2, 3 sau 4 căi) care sunt conectate pe magistrală intern împreună, permițând configurații flexibile în buclă, robinet sau îmbinare. Construit conform standardului IEEE 386, acesta asigură o funcționare complet ecranată, sigură și fiabilă în transformatoare montate pe suport, aparate de comutare și aplicații de seif subteran.

TESTE DE PRODUCȚIE

Teste efectuate în conformitate cu standardul IEEE/ANSI 386.
Nivel minim de tensiune corona – 11 kV
Rezistenta AC 1 minut – 34 kV

Teste efectuate în conformitate cu cerințele procesului de fabricație Chardon:
Inspecția fizică
Disecția periodică
Analiza periodică cu raze X

INDICAȚII DE TENSIUNE
Clasa de tensiune 15 kV
Max. Evaluare fază la fază 14,4 kV
Max. Evaluare fază la sol 8,3 kV
Rezistenta AC 1 minut 34 kV
Rezistenta DC 15 minute 53 kV
BIL și Full Wave Crest 95 kV
Nivel minim de tensiune corona 11 kV
EVALUAREA ACTUALA
Continuu: 200 amperi rms
Comutare: 10 operațiuni la 200 amperi rms la 14,4 kV
Închidere defecțiune: 10.000 amperi rms simetric la 14,4 kV timp de 0,17 s după 10 operații consecutive de comutare cu succes
Timp scurt:
• 10.000 amperi rms simetric pentru 0,17 s
• 3.500 amperi rms simetric pentru 3,0 s

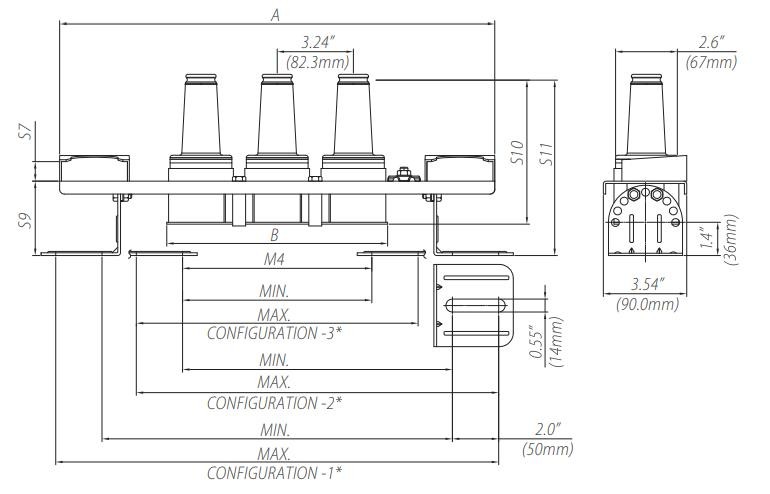

Joncțiunea cu informațiile dimensionale ale suportului

Etapele operațiunii Loadbreak

1. Fixați ferm clema de inelul de tragere.
2. Nu aplicați nicio forță de tragere - doar răsuciți ușor conectorul în sensul acelor de ceasornic pentru a rupe frecarea suprafeței dintre cot și bucșă.
3. Trageți conectorul drept afară din bucșă cu o mișcare rapidă și fermă. Asigurați-vă că țineți conectorul departe de orice plan de masă.
4. Așezați conectorul pe dispozitivul accesoriu corespunzător, urmând instrucțiunile de utilizare ale accesoriului respectiv.
5. Folosiți o clemă pentru a pune un capac de protecție izolat (cu fir de scurgere conectat la împământarea sistemului) pe orice bucșă sub tensiune expusă.

FAQ

Care este funcția principală a unei joncțiuni Loadbreak 15KV 200A?
Este folosit pentru a secționa, bucla, robinet sau îmbinare cabluri de medie tensiune, permițând în același timp comutarea sigură la rupere de sarcină în sistemele de distribuție sub tensiune.
Este compatibil cu alte marci?
Da, respectă în totalitate standardul IEEE 386™, asigurând interschimbabilitatea completă cu alte sisteme de conectori izolați compatibile.
Poate fi folosit in instalatii subterane?
Absolut. Este conceput special pentru echipamente montate pe suport și aplicații de boltă subterană, unde umiditatea, praful și constrângerile de spațiu sunt comune.
Ce caracteristici de siguranță oferă joncțiunea Loadbreak 15KV 200A?
Oferă izolație EPDM complet ecranată, funcționare controlată la rupere de sarcină, capacitate mare de rezistență la impulsuri și performanță stabilă de întrerupere a arcului pentru comutare sigură.
