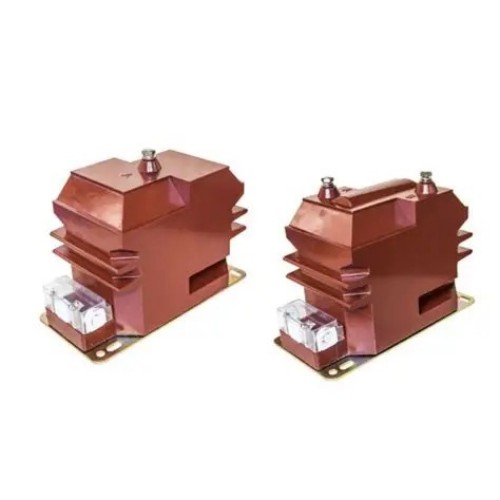

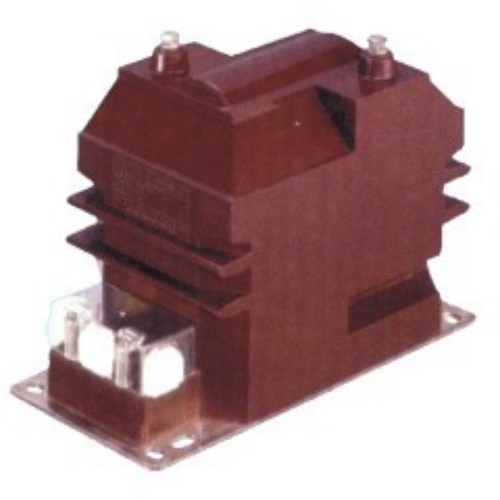

Transformatorul de tensiune JDZ10-3/6/10A de înaltă calitate este oferit de producătorul chinez Comewill. Este proiectat pentru aplicații critice, oferă performanțe fiabile pentru măsurarea tensiunii, măsurarea energiei, monitorizarea în timp real și protecția releelor în sistemele de alimentare cu tensiune medie.
Seria JDZ10 este proiectată pentru a găzdui niveluri de tensiune de 3kV, 6kV și 10kV, cu compatibilitate atât pentru frecvențele de 50Hz, cât și pentru 60Hz, făcându-le adaptabile la diverse condiții de funcționare de medie tensiune. Fabricate în strictă conformitate cu standardele IEC 186 și GB1207-2006, aceste transformatoare oferă o bază stabilă și de încredere pentru măsurarea și protecția sistemului. Fiind o fabrică de încredere din China, Comewill se asigură că fiecare unitate îndeplinește standarde riguroase de calitate.

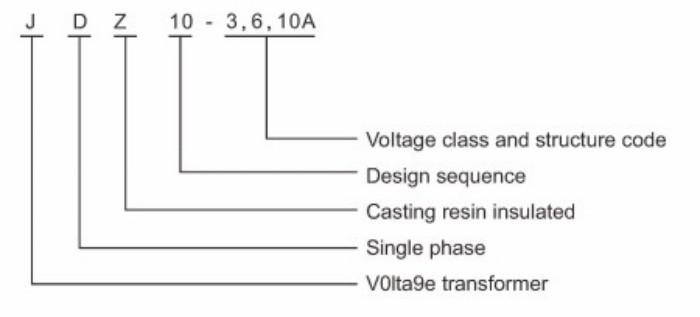

Denumirea modelului transformatoarelor de tensiune RZL-10 și JDZ10-3/6/10 de la Comewill definește în mod clar atributele de bază ale dispozitivului:
J: Transformator de tensiune – specifică categoria echipamentului.
D: Monofazat – potrivit pentru aplicații ale sistemului de alimentare cu o singură fază.
Z: Izolație turnată cu rășină epoxidică – îmbunătățește performanța și durabilitatea izolației.
3, 6, 10: Niveluri de tensiune – identifică compatibilitatea cu sistemele de 3kV, 6kV și 10kV.
Transformatoarele suportă atât configurații de cablare monofazată, cât și trifazată, oferind flexibilitate pentru diferite cerințe de instalare.

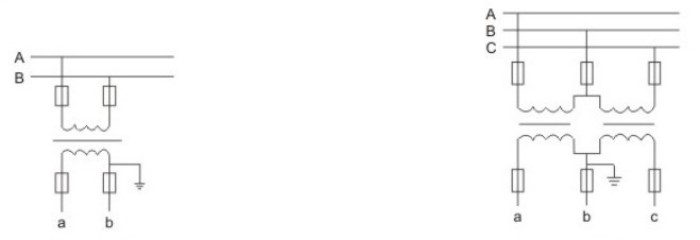

Schema de cablare a liniei monofazate
Schema de cablare a liniei trifazate
Schema de scriere a liniei monofazate Schema de scriere a liniei trifazate
Pentru a asigura o performanță optimă și o durată de viață extinsă, sunt recomandate următoarele condiții de funcționare pentru transformatorul de tensiune Comewill JDZ10-3/6/10A:
Altitudine: Potrivit pentru instalare până la 3.000 de metri deasupra nivelului mării, cu funcționare stabilă în zone de mare altitudine, fără modificări speciale.
Temperatura ambientală: intervalul de temperatură de funcționare de la -5°C la +40°C pentru a preveni degradarea izolației și abaterea preciziei.
Umiditate relativă: Maxim 65% la 20°C pentru a evita îmbătrânirea indusă de umiditate a componentelor interne.
Nivel de poluare: Proiectat pentru medii de poluare de Clasa II, capabil să gestioneze contaminări minore din interior sau exterior.
Mediul de instalare: Ar trebui să fie lipsit de gaze corozive pentru a proteja carcasa și înfășurările interne.
Dacă mediul de instalare din partea dumneavoastră este special (cum ar fi umiditatea ridicată și gazele corozive), puteți comunica în avans pentru a personaliza un plan de adaptare!
Transformatorul de tensiune JDZ10-3/6/10A este fabricat în conformitate cu standardele GB20840.3-2013 și GB20840.1-2010, asigurând conformitatea deplină cu cerințele naționale. Specificațiile cheie includ:
Factor de putere de sarcină: cos Φ = 0,8 (lag), aliniat cu caracteristicile convenționale ale circuitului secundar.
Distanța de curgere: Conceput pentru nivelul II de poluare, minimizând riscurile de erupție a izolației.
Performanță: Contorizare stabilă și răspuns de protecție în condiții standard de funcționare.
| Tip | Raport de tensiune nominală (V) | Frecvență (Hz) | Clasa de precizie și ieșire nominală (VA) | LimitOutput(VA) | Nivel nominal de izolare (kV) | Remarcă | |||
| 0.2 | 0.5 | 1 | 6P | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 |
|
150 | 3.6/25/40 | La fel ca RZL10 |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 |
|
150 | 7.2/32/60 | ||
| JDZ10-10A | 10000/100 | 15 | 30 | 60 |
|
150 | 42/12/75 | ||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 |
|
300 | 3.6/25/40 | ||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 |
|
300 | 7.2/32/60 | ||
| JDZ10-10B | 10000/100 | 25 | 50 | 90 |
|
300 | 42/12/75 |
|
|
| JDZx10-3AG | 3000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 3.6/25/40 | ||
| JDZx10-6AG | 6000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 7.2/32/60 | ||
| JDZx10-10AG | 10000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 42/12/75 | ||
| JDZx10-3BG | 3000/√3/100/√3/100/3 |
|
40 | 90 | 50 | 400 | 3.6/25/40 | ||
| JDZx10-6BG | 6000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 7.2/32/60 | ||
| JDZx10-10BG | 10000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 42/12/75 | ||
1. Care sunt caracteristicile cheie ale acestui transformator de tensiune JDZ10-3/6/10A?
Izolație turnată cu rășină epoxidică, complet etanșată, design monofazat, dimensiune compactă și durabilitate ridicată.
2. Ce niveluri de tensiune și frecvențe sunt acceptate?
3kV, 6kV și 10kV, compatibil cu sistemele de 50Hz sau 60Hz.
3. Ce standarde respectă?
IEC 186 și GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).
4. Care sunt condițiile de funcționare necesare?
Altitudine ≤3000m, temperatură -5°C până la +40°C, umiditate ≤65% la 20°C, grad de poluare clasa II, fără gaze corozive.
5. Poate fi personalizat pentru medii speciale?
Da, Comewill oferă personalizare pentru umiditate ridicată sau condiții corozive.
6. Ce înseamnă literele model?
J = transformator de tensiune, D = monofazat, Z = izolație turnată cu rășină epoxidică, 3/6/10 = nivel de tensiune.
7. Ce clase de precizie sunt disponibile?
0,2, 0,5, 1 și 6P, cu ieșiri nominale de la 15VA la 90VA.
