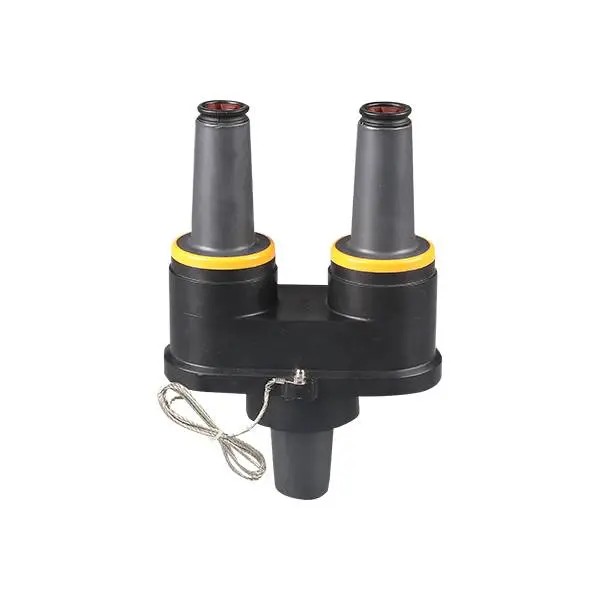

Inserție de alimentare rotativă 24KV 200A

Cumpărați inserție de alimentare rotativă 24KV 200A de la Comewill, un producător și furnizor de încredere din China de accesorii pentru cabluri de medie tensiune. Conceput pentru sistemele de distribuție de 24 kV, această inserție rotativă de alimentare permite configurarea dublei bucșe dintr-un singur puț de bucșă, permițând conversia ușoară a transformatoarelor radiale în sisteme de alimentare prin adăugând în același timp protecție împotriva supratensiunii. Cu instalarea patentată cu clichet cu limitare a cuplului, izolație EPDM și design submersibil complet ecranat, Comewill oferă soluții de înaltă calitate, angro, personalizate și în stoc pentru distribuția sigură și eficientă a energiei subterane.

Definiția produsului

O inserție de alimentare rotativă 24KV 200A este un accesoriu de rupere a sarcinii instalat într-un puț de bucșă universal pe echipamente precum transformatoare montate pe suport sau aparate de comutare. Creează două interfețe de întrerupere de 200 A, permițând inginerilor să conecteze mai multe cabluri, să instaleze descărcători sau să convertească sistemele de alimentare radială în configurații de alimentare.

Caracteristici tehnice de bază

1. Design Feedthrough cu interfață duală

Inserția permite două interfețe de rupere de sarcină dintr-un puț de bucșă, ceea ce face ușoară transformarea transformatoarelor de alimentare radială în transformatoare de alimentare sau adăugarea de protecție a paratrăsnetului în serie. Acest lucru îmbunătățește considerabil flexibilitatea rețelei.

2. Mecanism patentat cu clichet de limitare a cuplului

Un design cu clichet încorporat cu limitare a cuplului împiedică instalatorii să strângă excesiv accidental șuruburile puțului bucșei. Când este atins cuplul corect, mecanismul produce un clic sonor, asigurând o instalare precisă și sigură, reducând în același timp riscul de deteriorare a echipamentului.

3. Poziționare rotativă la 360°

După instalare, inserția poate fi rotită la 360 de grade, permițând inginerilor să poziționeze conectorii conform cerințelor de rutare a cablurilor. Această caracteristică simplifică instalarea în compartimentele închise pentru transformatoare.

4. Izolație EPDM de înaltă calitate

Produsul este turnat din izolație EPDM și cauciuc semiconductiv, întărit cu sulf, oferind o izolație electrică excelentă, control al tensiunilor și etanșare ecologică. Când este utilizat cu componente potrivite, formează un sistem de conexiune complet ecranat și submersibil.

5. Indicator vizual de instalare

Un inel galben indicator de blocare situat în jurul gulerului bucșei oferă o confirmare clară a instalării. Când inelul este acoperit complet de conectorul cot, conexiunea este sigură. Dacă este vizibil, sunt necesare ajustări. Acest lucru îmbunătățește precizia și siguranța instalării.

Instalare

Nu sunt necesare unelte speciale pentru instalarea corectă a inserției. O inserție curățată și lubrifiată este pur și simplu plasată într-un puț de bucșă și rotită în sensul acelor de ceasornic. Când clichetul de limitare a cuplului se eliberează, dând un clic audibil, inserția va fi instalată și strânsă corect la cuplul corect. Rotirea continuă în sensul acelor de ceasornic permite o poziționare completă la 360° pentru a satisface cerințele aplicației. Pentru a scoate o inserție deconectată pur și simplu rotiți în sens invers acelor de ceasornic.

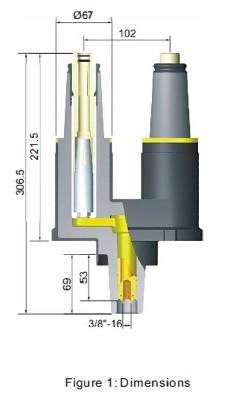

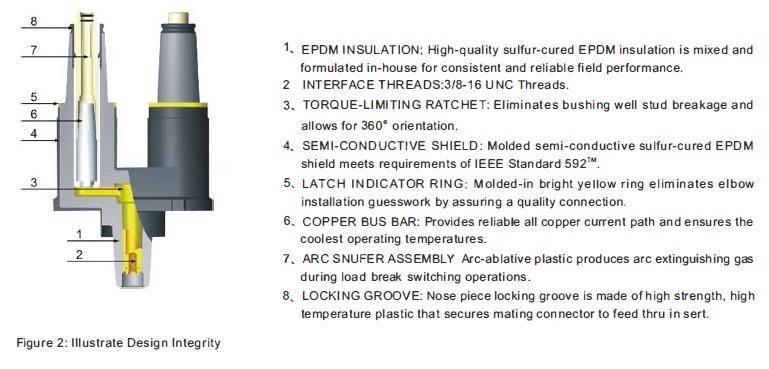

Descriere și dimensiuni

FAQ

 1. Pentru ce este folosită o inserție de alimentare rotativă 24KV 200A?

Este utilizat în sistemele de distribuție de medie tensiune pentru a crea două interfețe de întrerupere de 200 A dintr-un puț de bucșă, permițând conexiuni prin cablu, conversie de trecere a transformatorului și instalarea descărcătoarelor de supratensiune.

2. Unde este instalat în mod obișnuit acest produs?

Este instalat în mod obișnuit în transformatoare montate pe suport, aparate de comutare subterane și dulapuri de distribuție a energiei în cadrul rețelelor de cabluri subterane.

3. Ce conectori sunt compatibili cu acest insert?

Inserția funcționează cu conectori de tip cot de 200 A, descărcătoare de supratensiune și puțuri de bucșe pentru echipamente de aceeași tensiune nominală.

4. Suportă inserția în subteran?

Da. Cu izolație EPDM și un design submersibil complet ecranat, funcționează fiabil în medii subterane sau exterioare.

5. Care este avantajul designului rotativ?

Poziționarea rotativă la 360° permite rutarea flexibilă a cablurilor, făcând instalarea mai ușoară în spații limitate pentru transformatoare sau aparate de comutare.

6. Ce indică inelul indicator galben?

Dacă inelul galben este complet acoperit, conectorul cot este instalat corect. Dacă este încă vizibil, conexiunea trebuie ajustată.
